Rehabilitación completa del motor 3.2, serie G coupé, 1985

articulos

Rehabilitación completa del motor 3.2, serie G coupé, 1985

Fecha
Sección
articulos
Texto
Jordi Edo

Reparación del motor 3.2

Rehabilitación motor 3.2 serie G, 1

Bloque motor ya cerrado

Proceso completo de rehabilitación del motor de un 3.2 de la serie G.

¿Cuáles son los motivos principales?

Principalmente, unos resultados no óptimos en las pruebas de compresión del motor y fugas de aceite procedentes del bloque.

¿Qué pruebas se realizan?

Realizamos pruebas de compresión del motor.

Fugas de aceite

Las zonas más propensas son la distribución y las tapas de balancines de la parte baja, aunque las de la parte alta se revisan conjuntamente.

Si las fugas de aceite proceden del bloque, es necesario realizar una rehabilitación completa del motor.

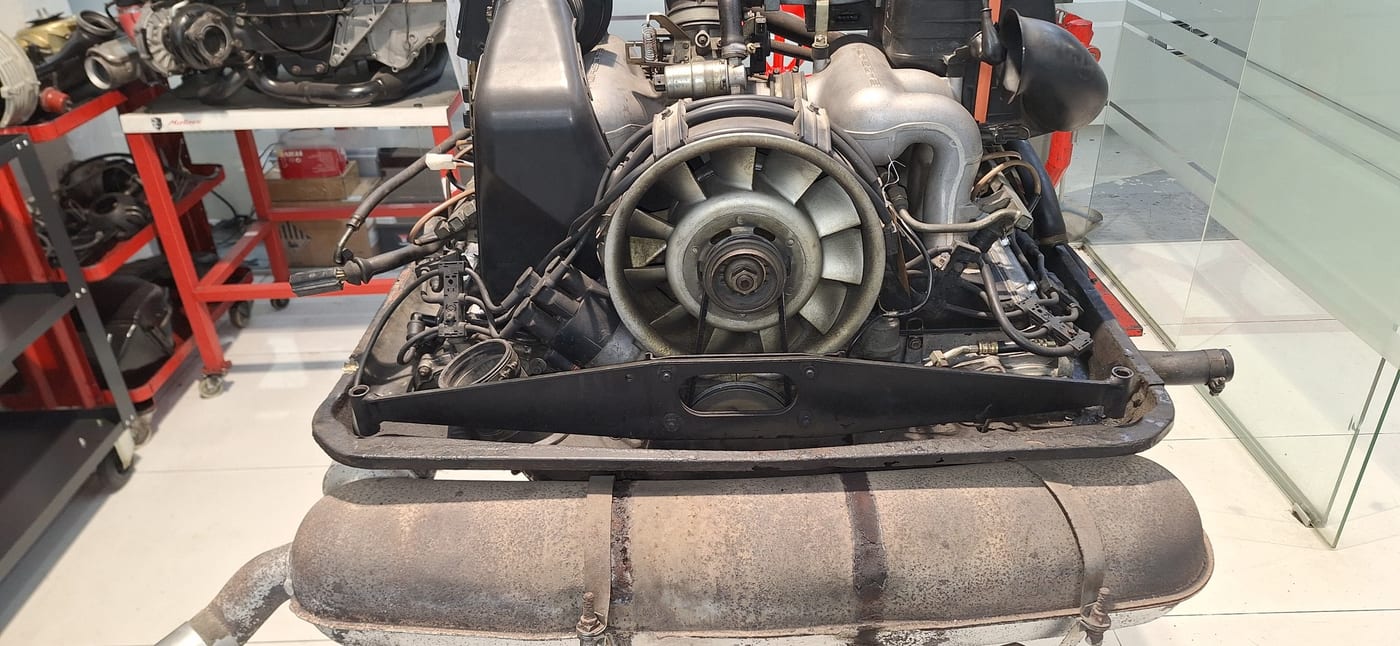

El motor 3.2 serie G tal y como llegó al taller, sobre el caballete

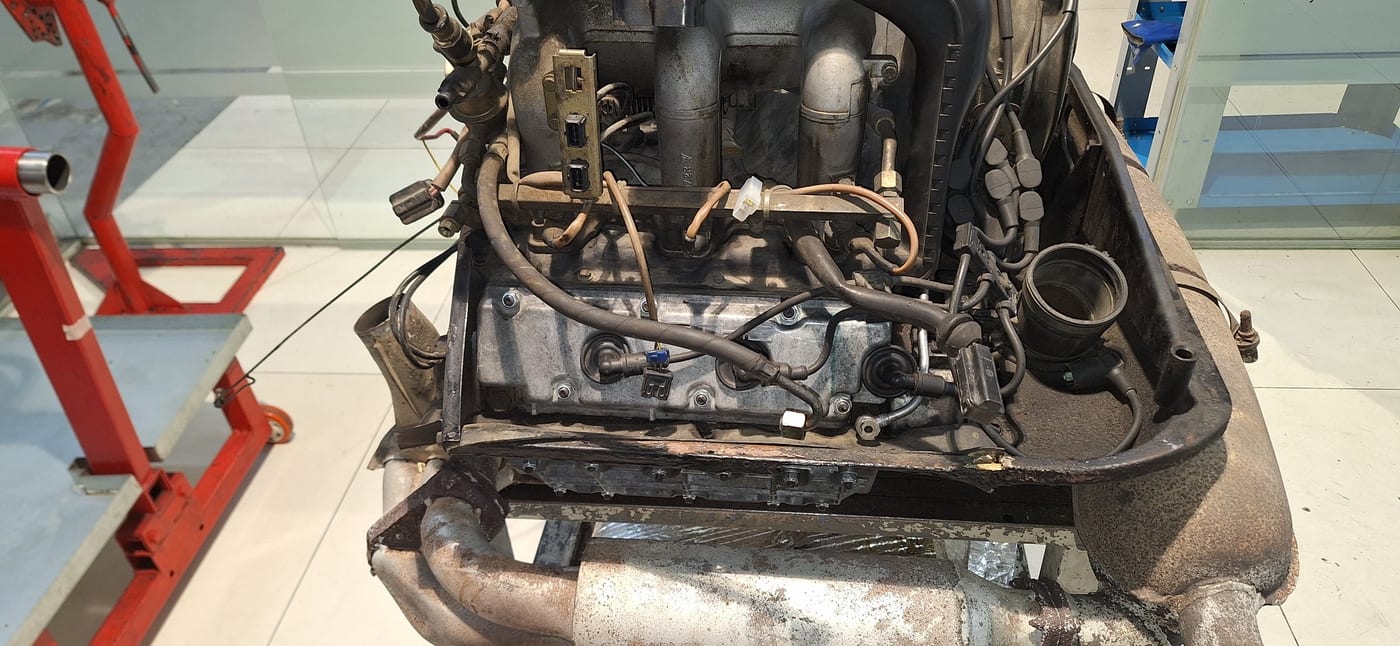

El 3.2 serie G por el lado de la admisión antes de despiezarlo

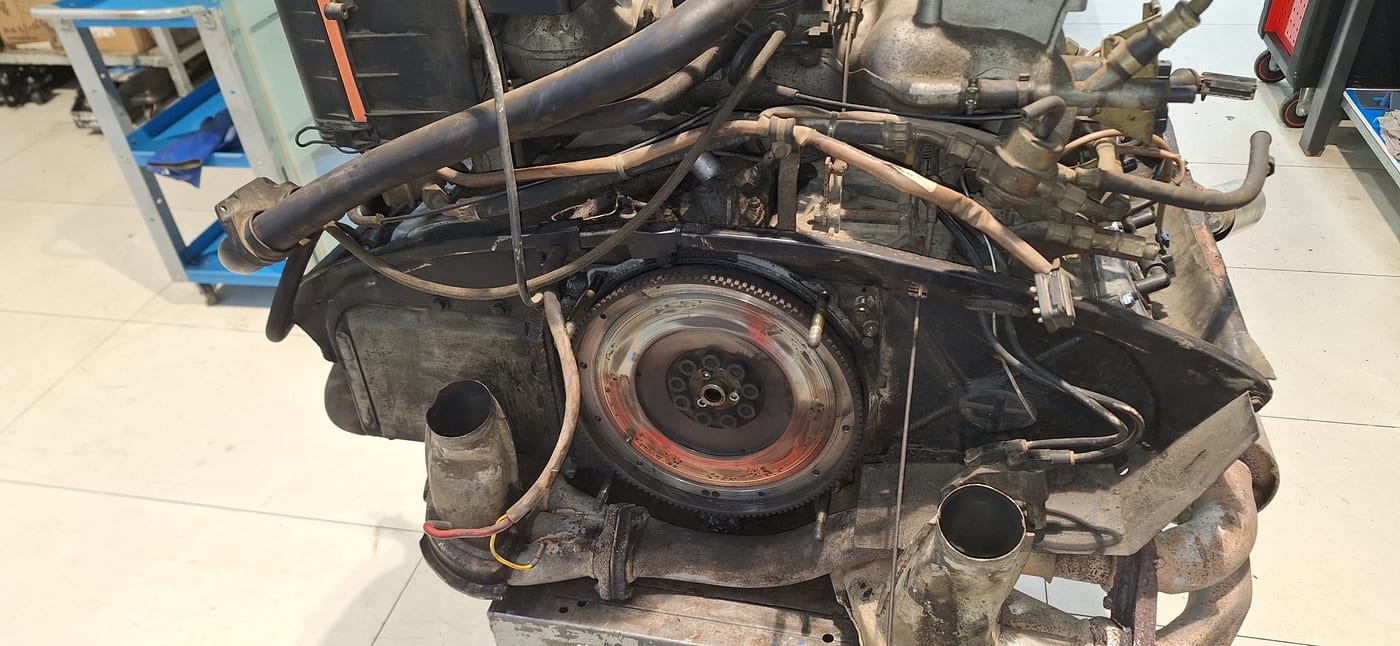

El volante motor y el embrague del 3.2 serie G, aún montados

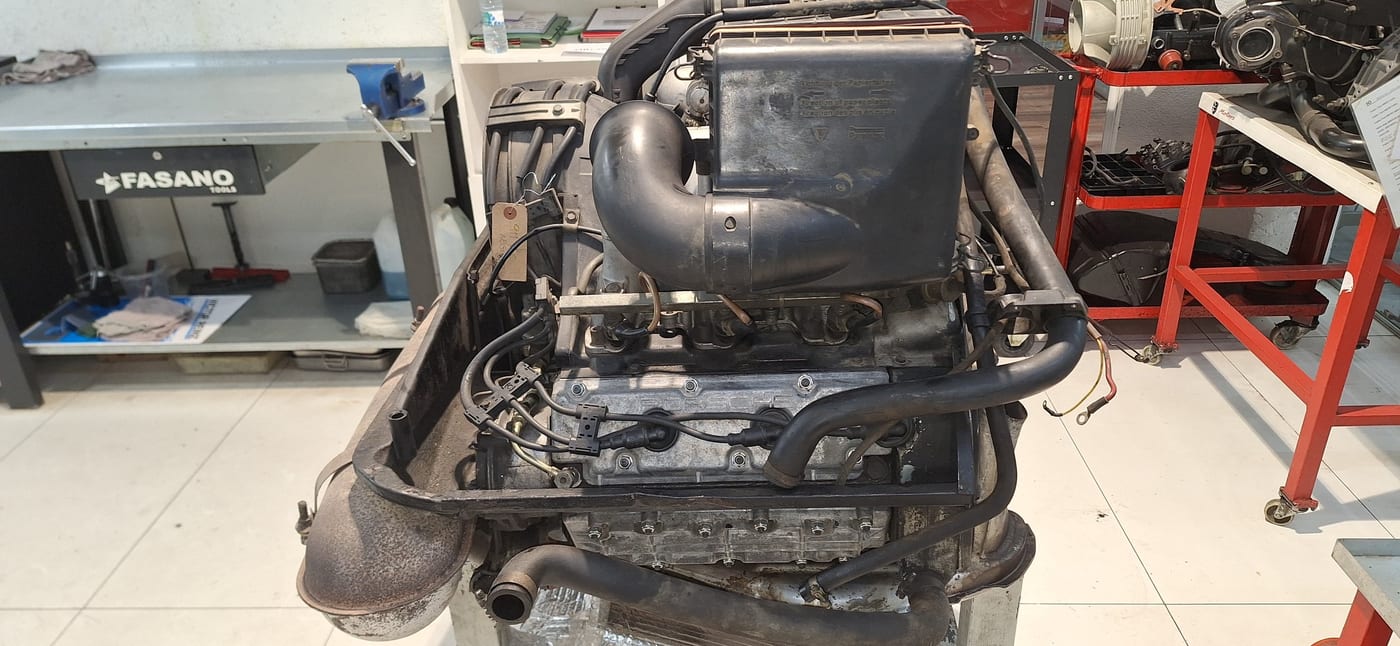

El 3.2 serie G visto desde el lado del filtro de aire, con la carrocería al fondo

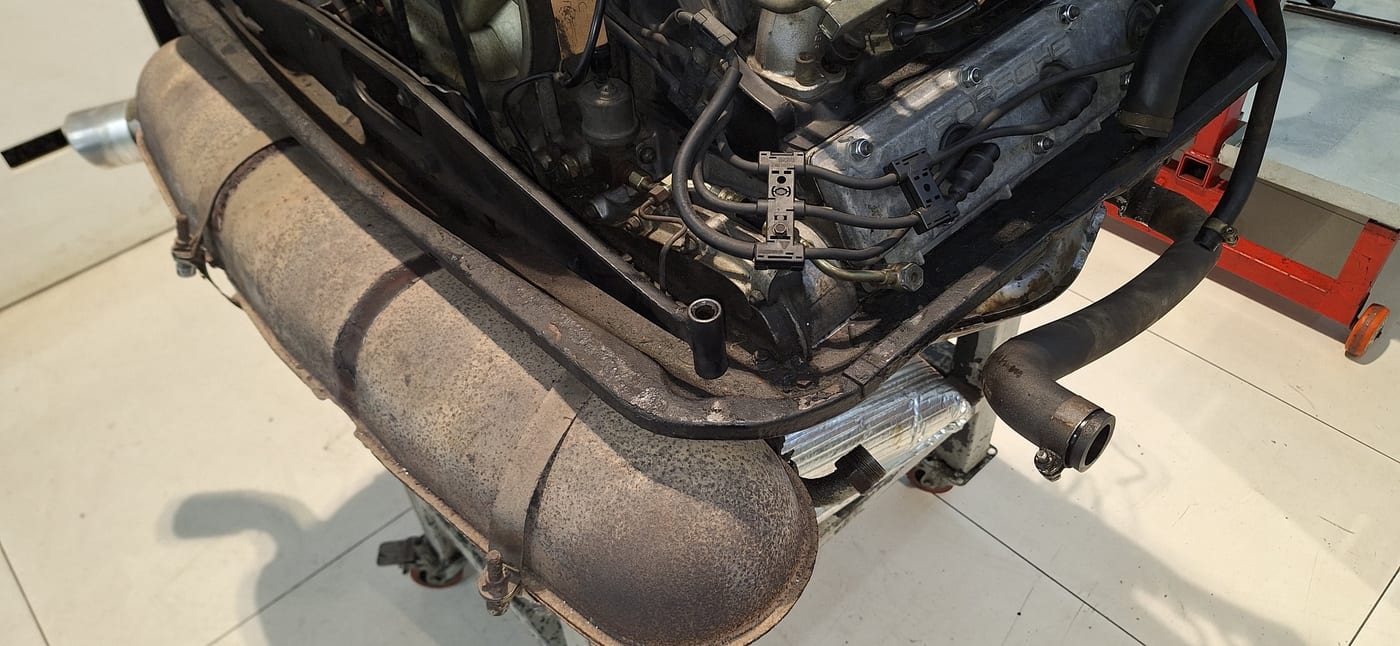

El silenciador y los tubos de escape del 3.2 serie G, antes de retirarlos

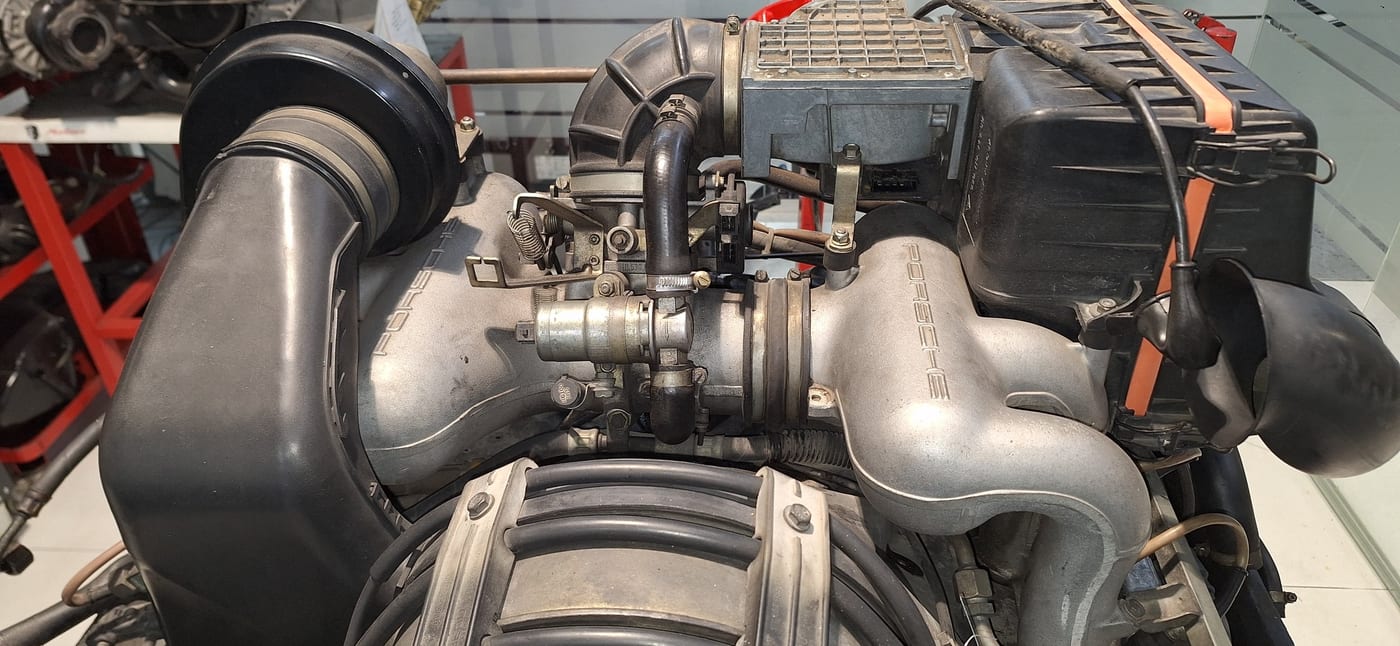

El 3.2 serie G con el filtro de aire y la admisión completos

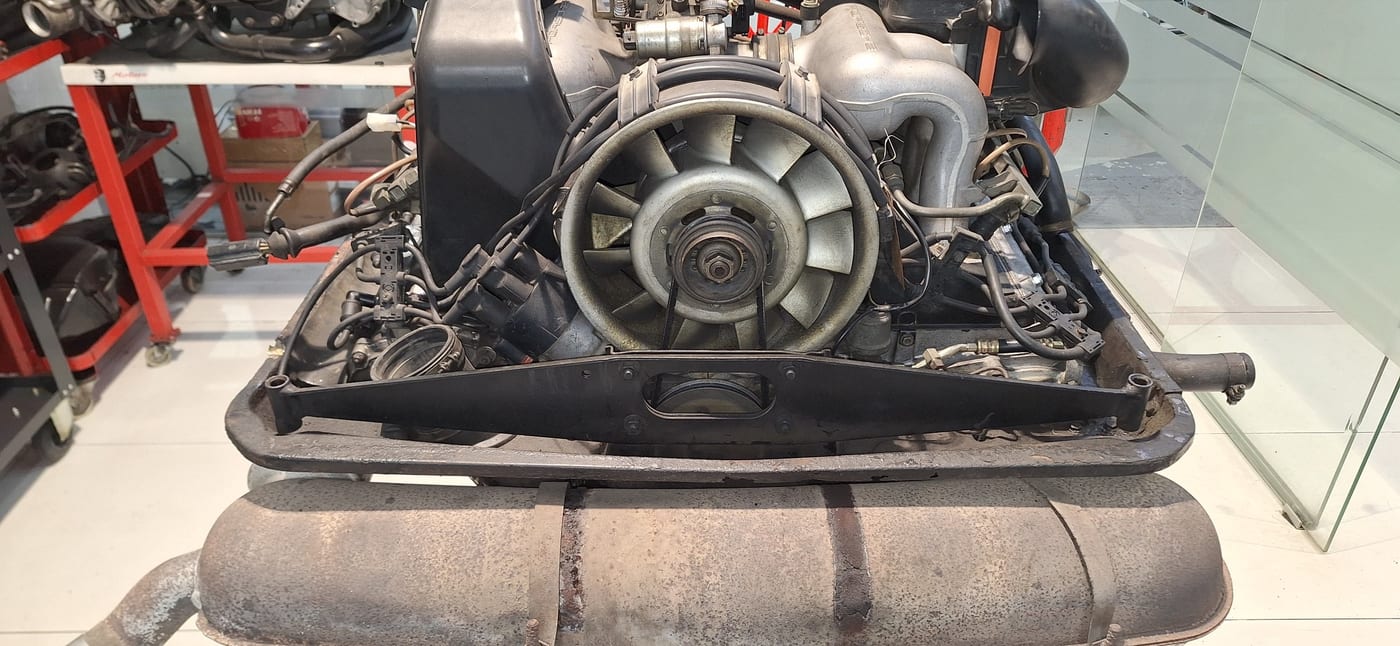

Vista frontal del 3.2 serie G con la turbina de refrigeración y el escape

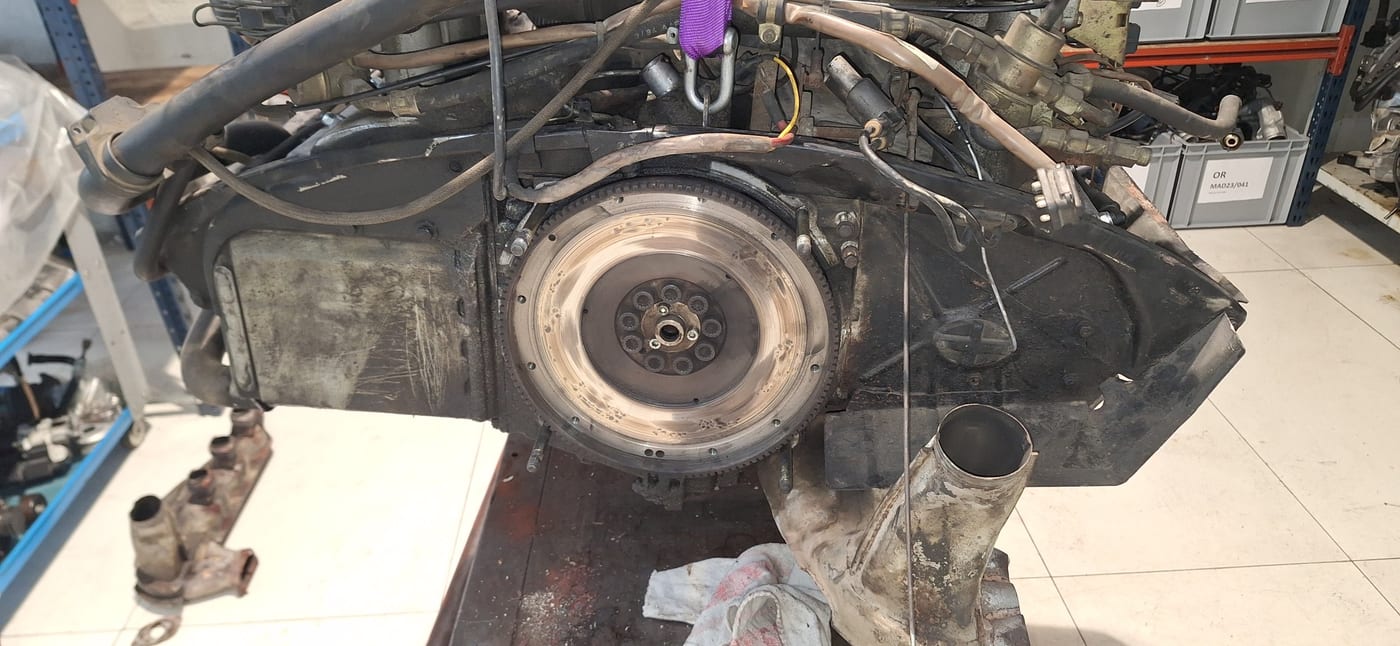

El 3.2 serie G con la admisión ya retirada, en el inicio del despiece

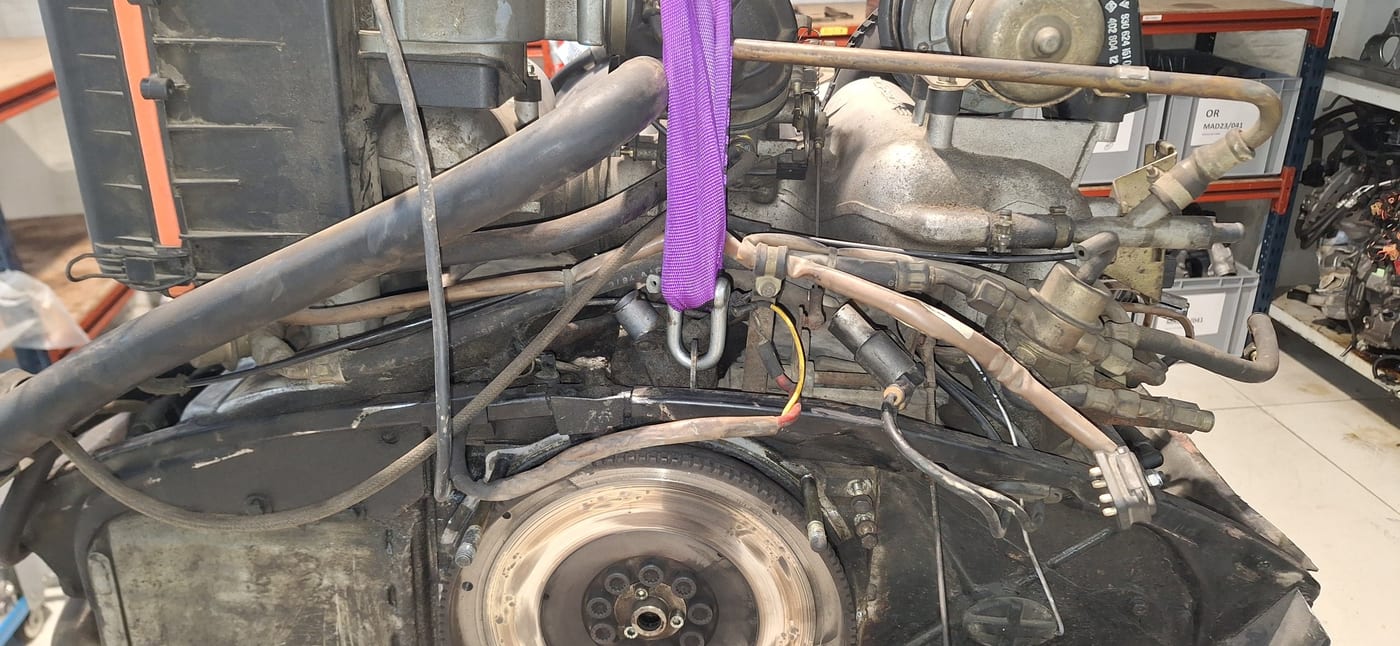

El 3.2 serie G suspendido de la eslinga para bajarlo del caballete

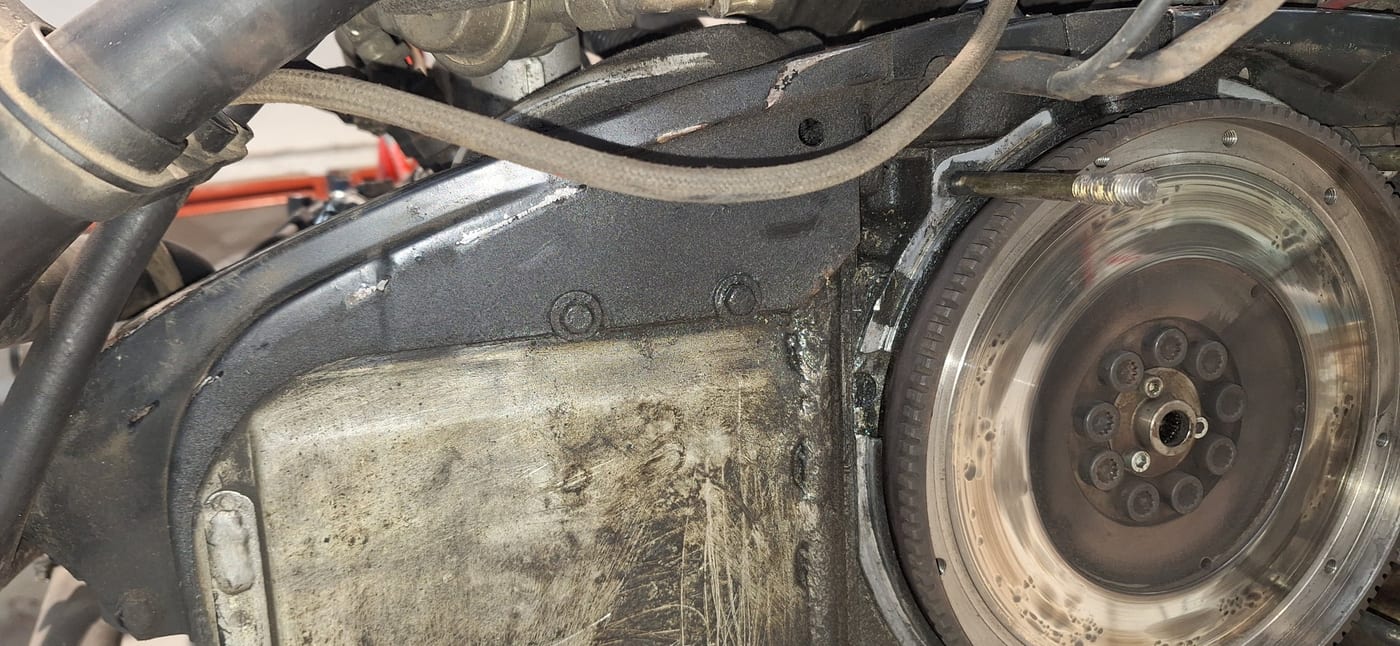

El volante motor del 3.2 serie G al descubierto, con la chapa de fondo sucia de aceite

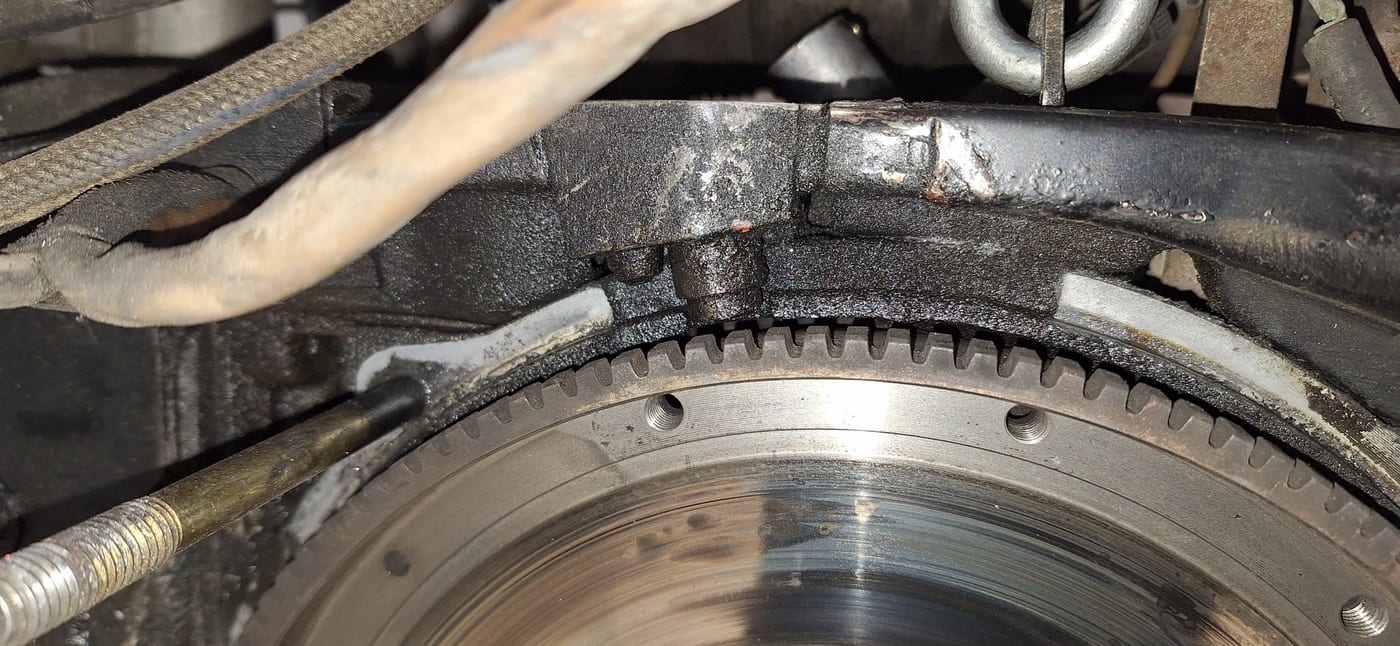

Detalle de la corona dentada del volante motor del 3.2 serie G

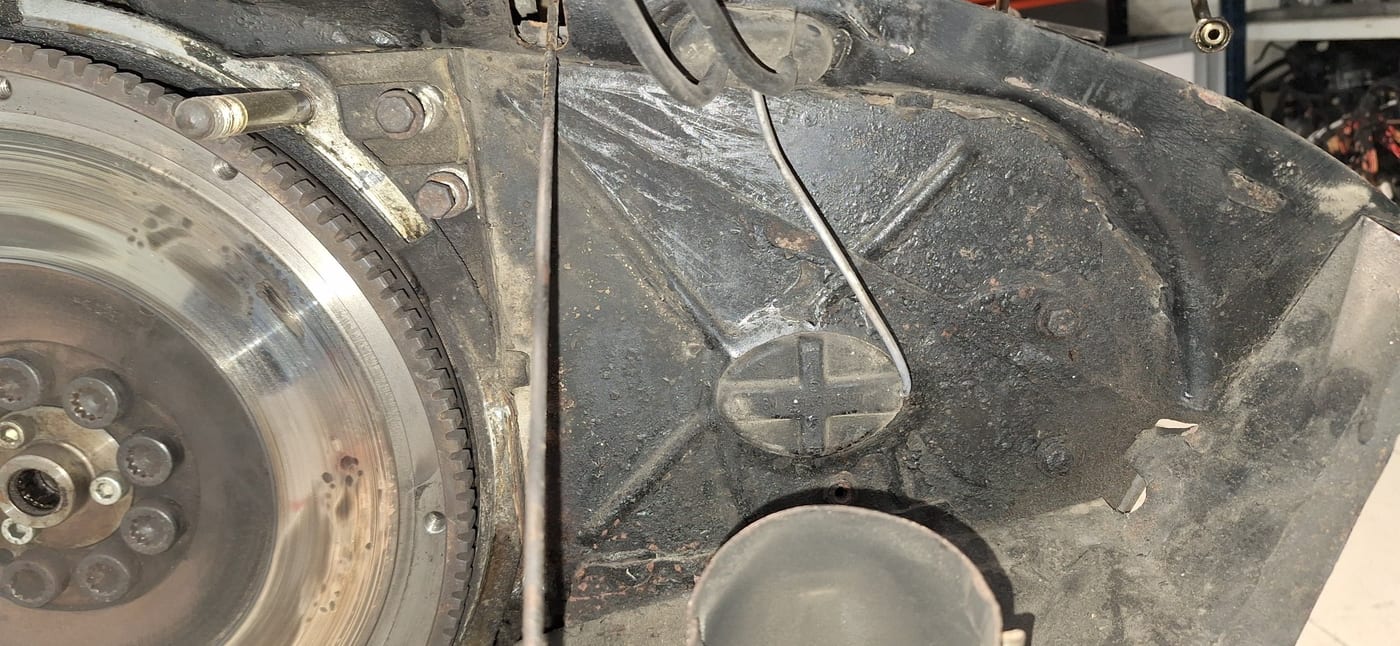

El volante motor y la chapa de refrigeración del 3.2 serie G antes de limpiarlos

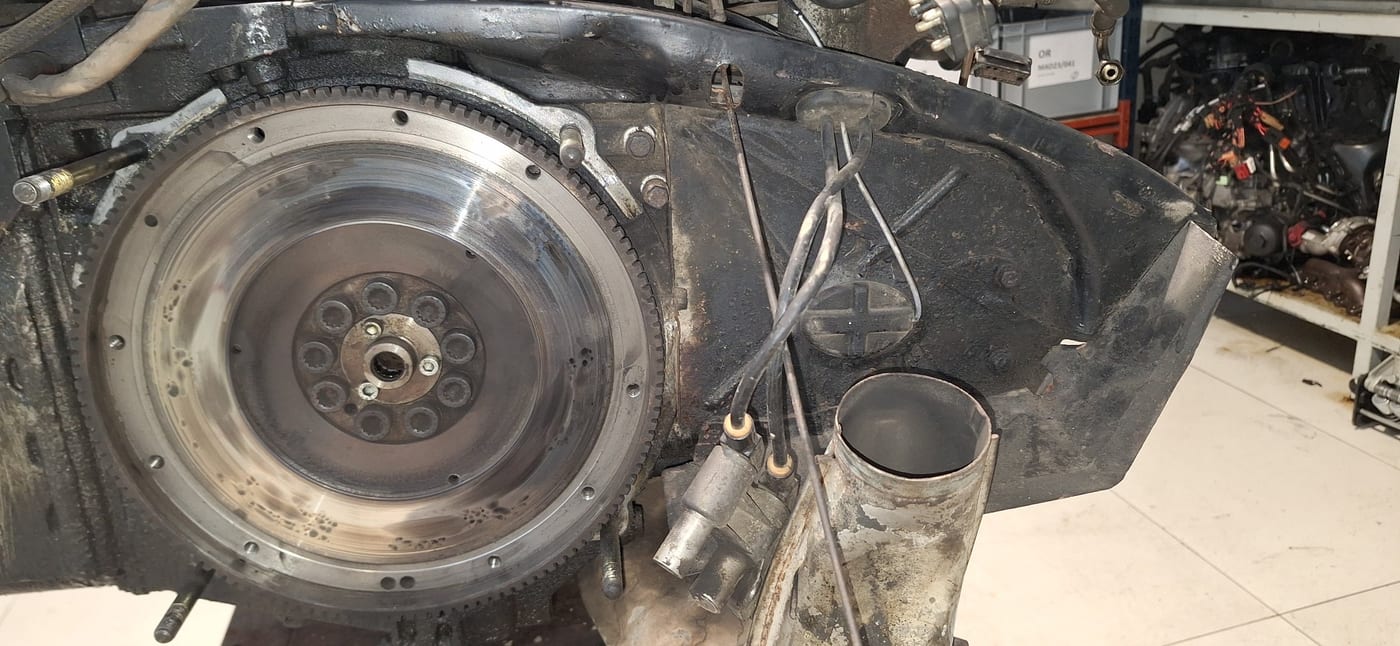

El volante motor del 3.2 serie G, con el cárter y la chapa aún montados

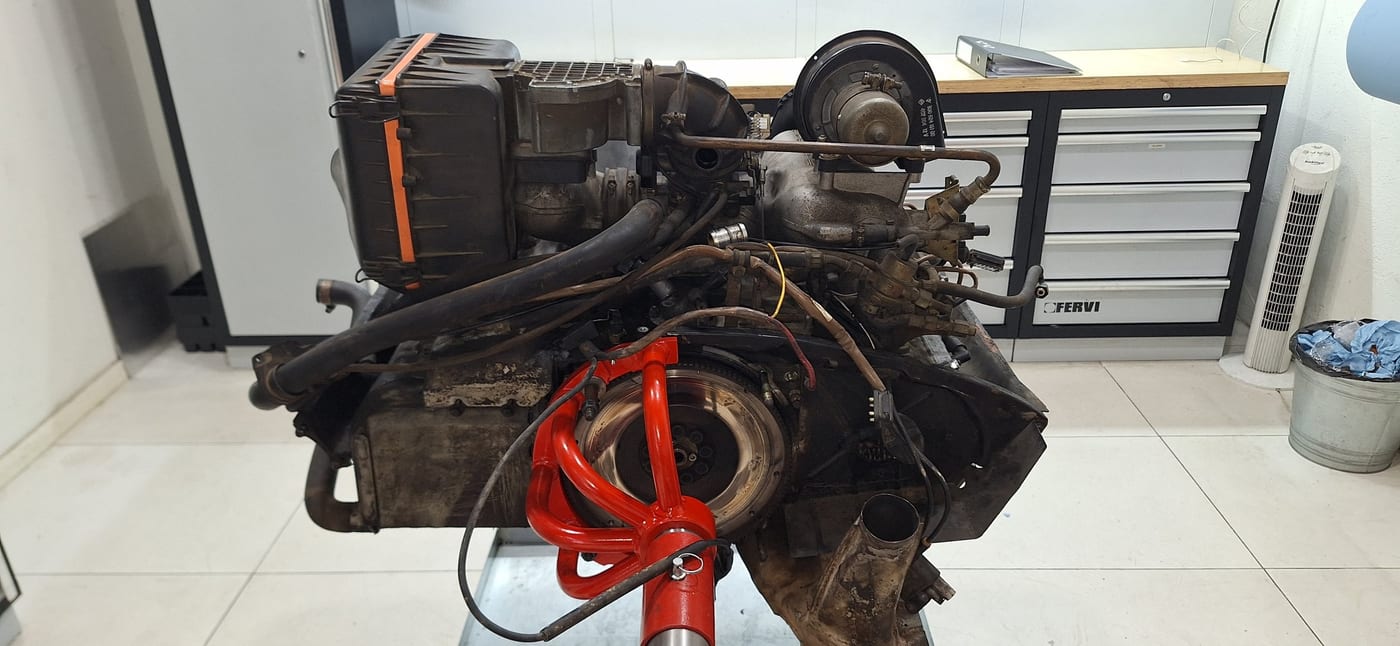

El motor 3.2 serie G bajado al suelo del taller sobre el gato

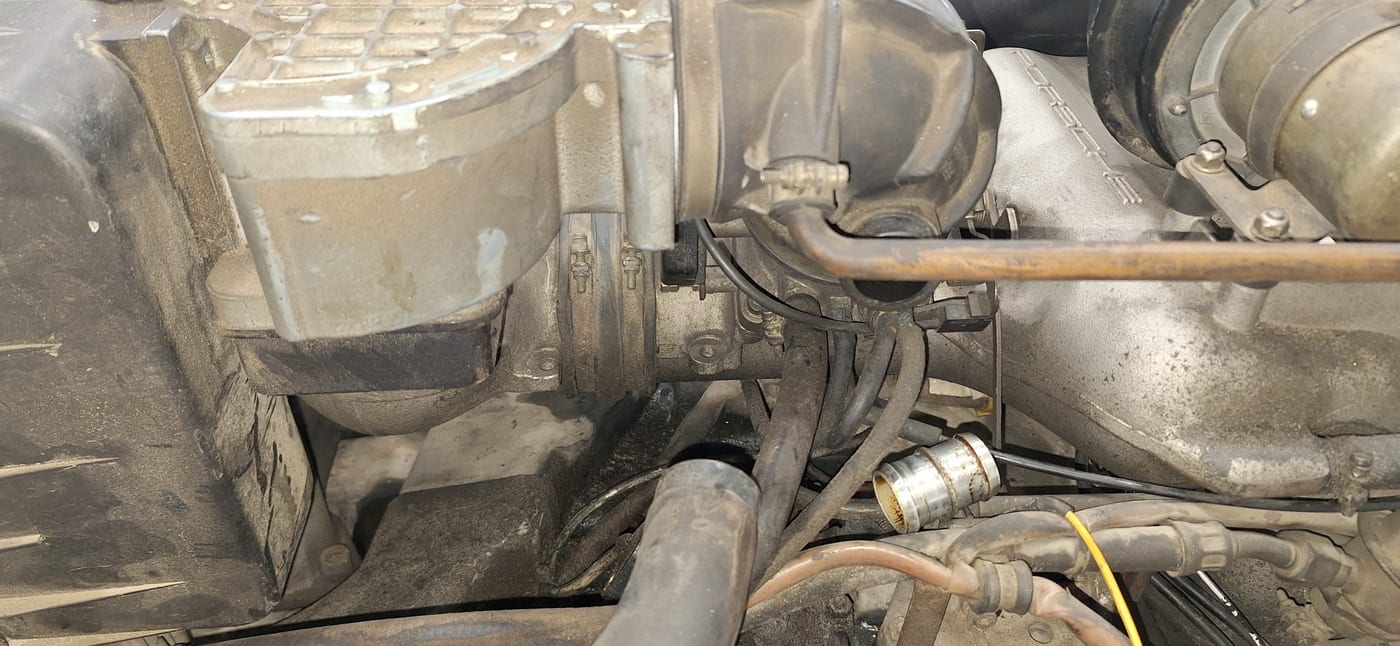

Detalle de la caja del filtro de aire y los conductos del 3.2 serie G

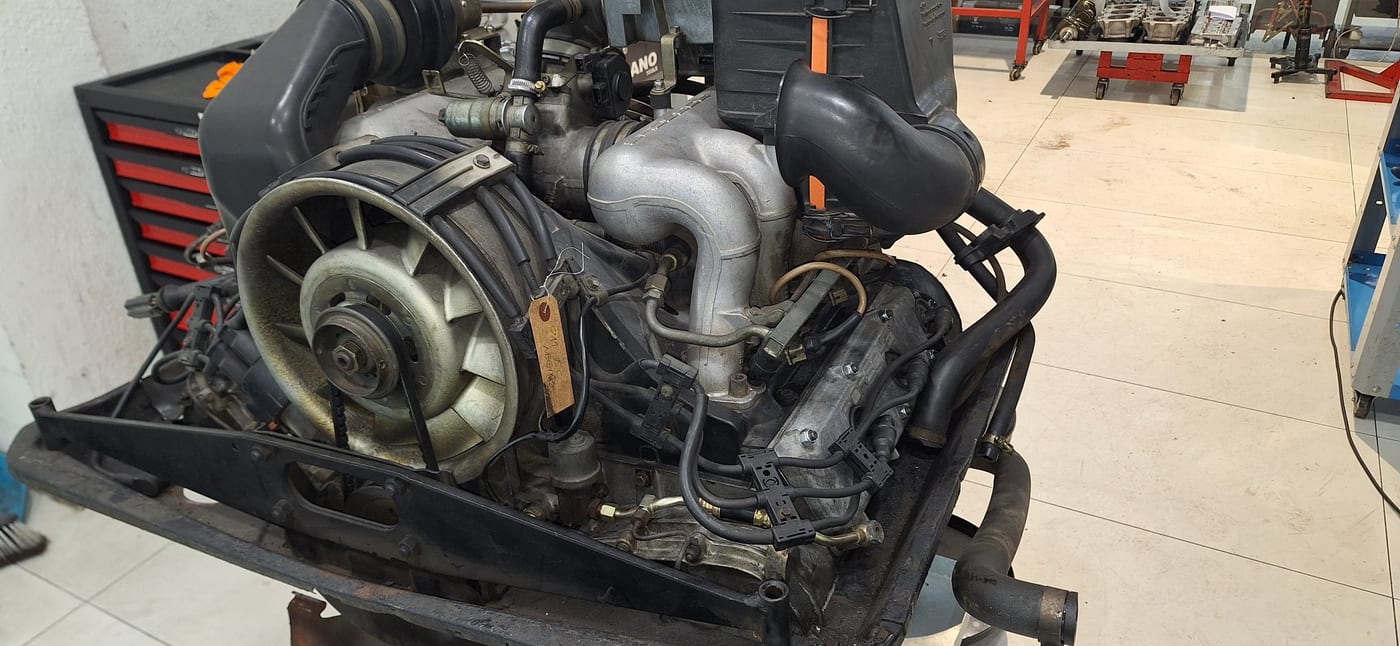

El 3.2 serie G apoyado en el soporte, con la turbina y la admisión a la vista

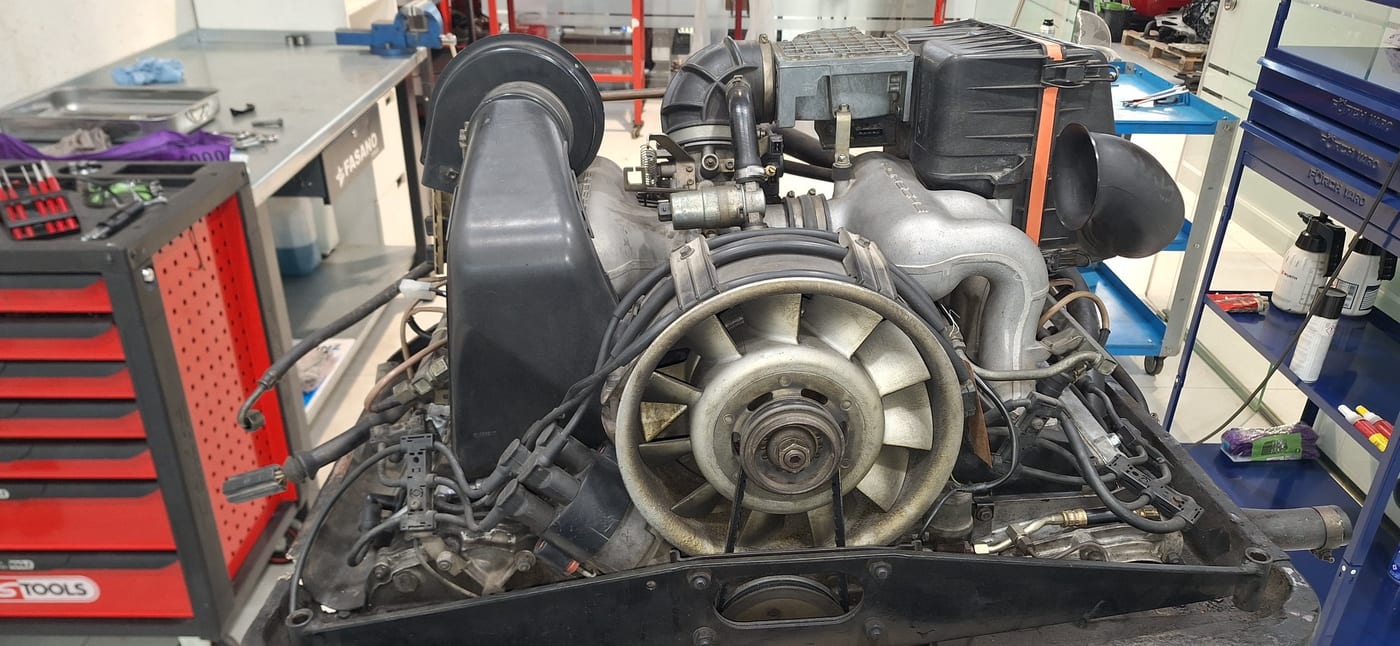

Vista frontal del 3.2 serie G con la turbina dorada y el alternador

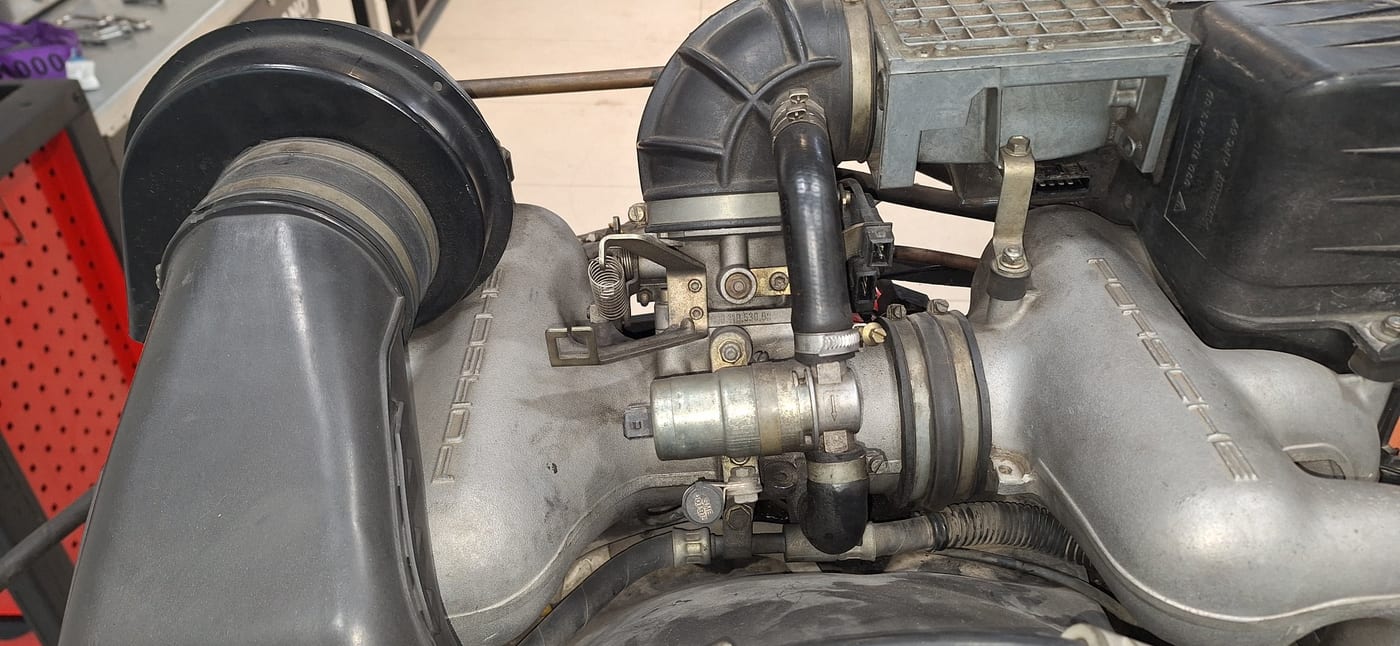

Detalle de la mariposa y el colector de admisión del 3.2 serie G

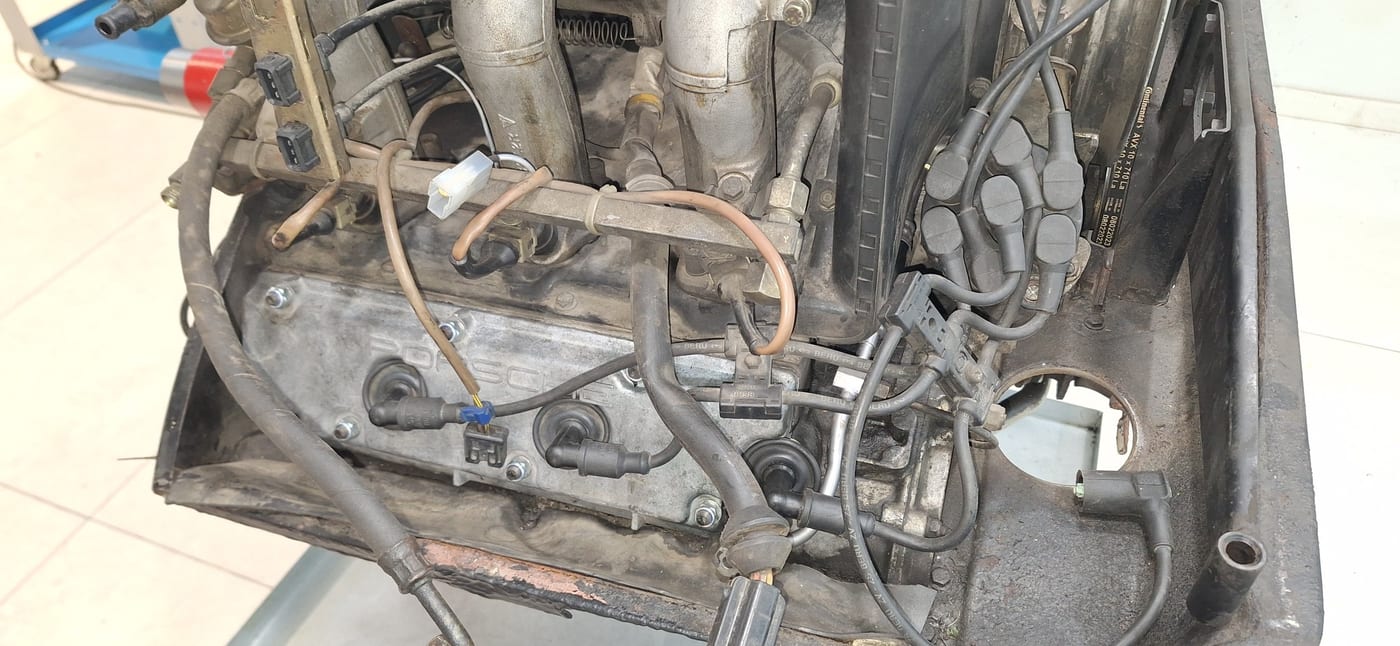

Tapa de balancines y cableado del 3.2 serie G antes del despiece

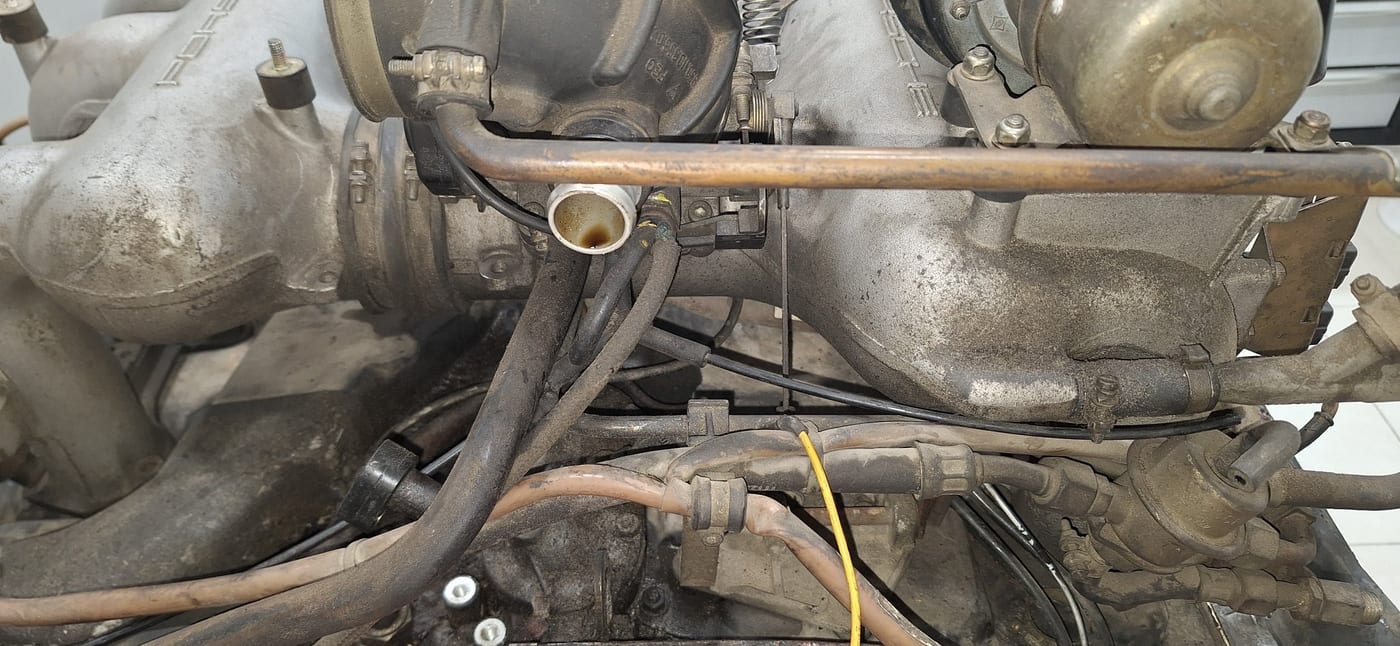

Colectores de escape y tuberías del 3.2 serie G, sucios de uso

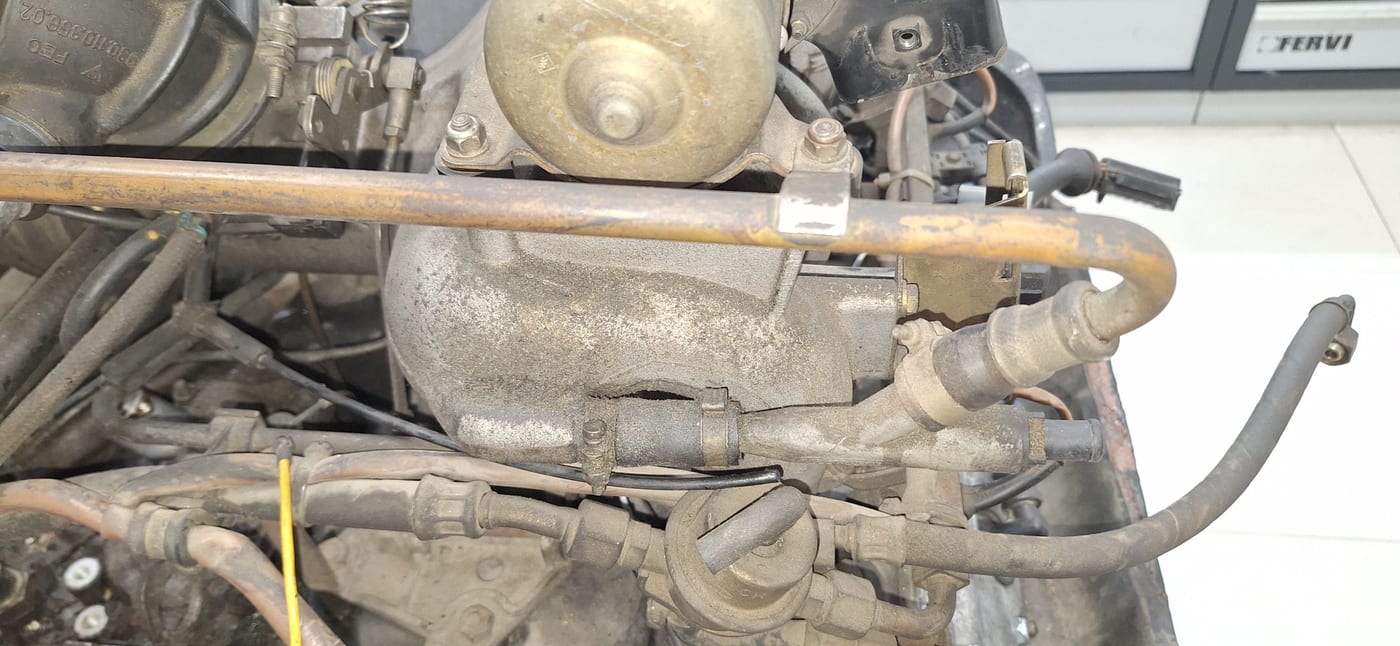

Tuberías de aceite y sonda del 3.2 serie G, con la suciedad de años de servicio

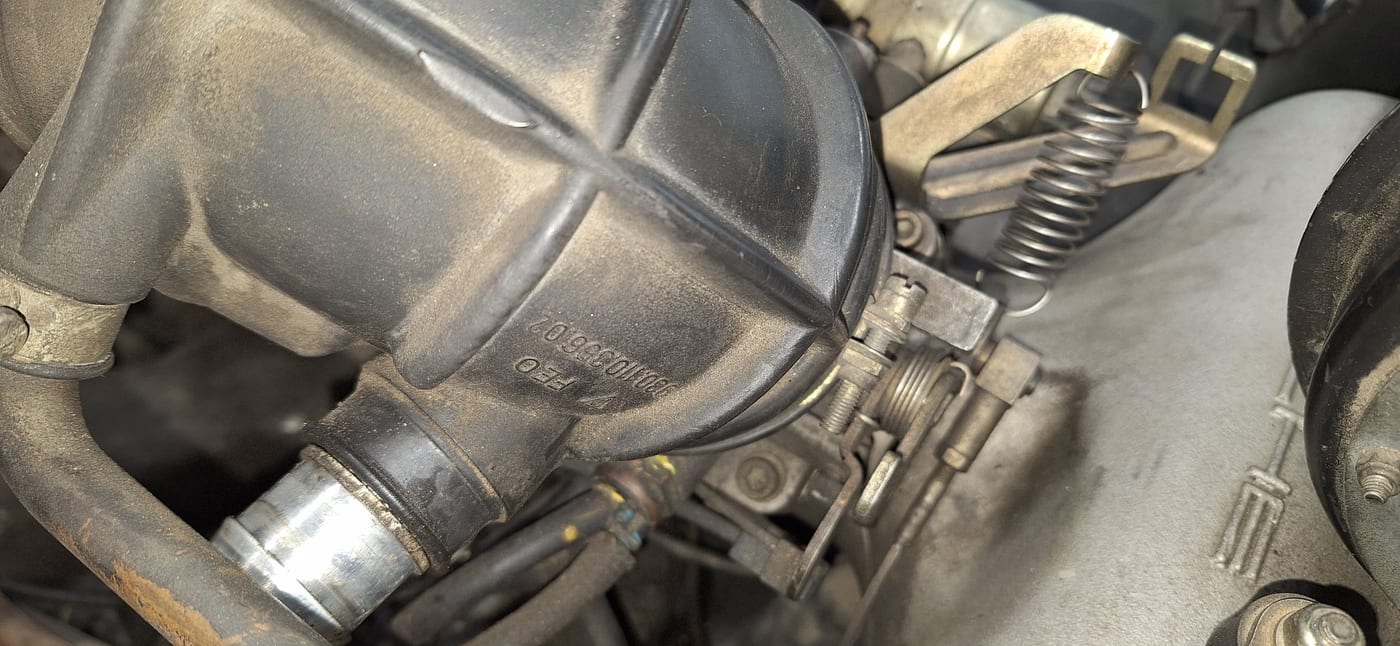

Detalle del distribuidor de encendido del 3.2 serie G antes de desmontarlo

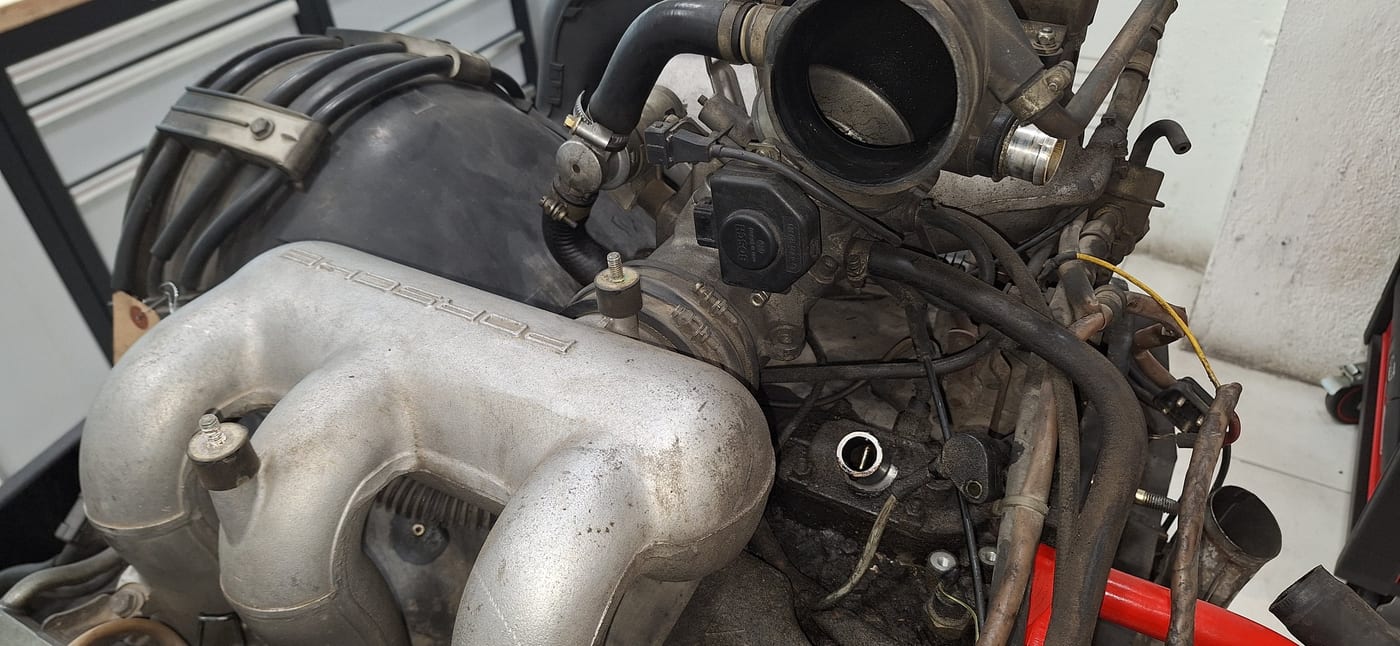

Colector de admisión y mariposa del 3.2 serie G, todavía montados

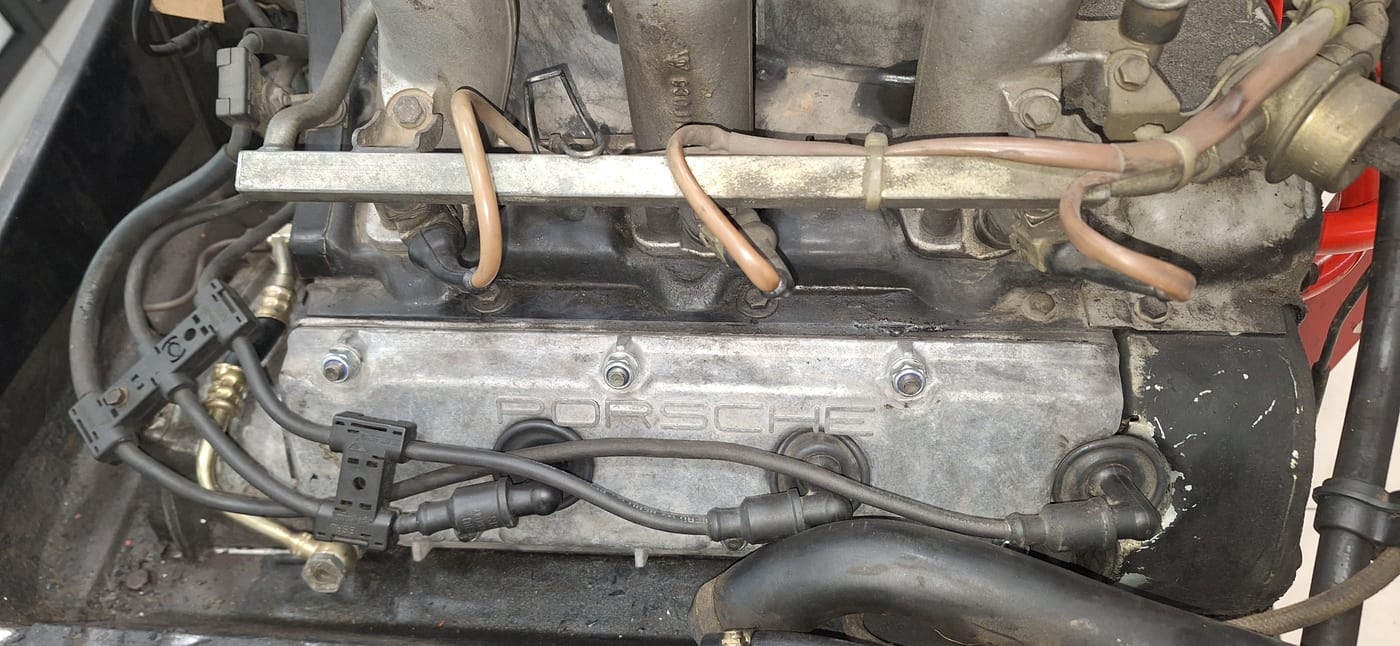

Tapa de balancines Porsche y bujías del 3.2 serie G

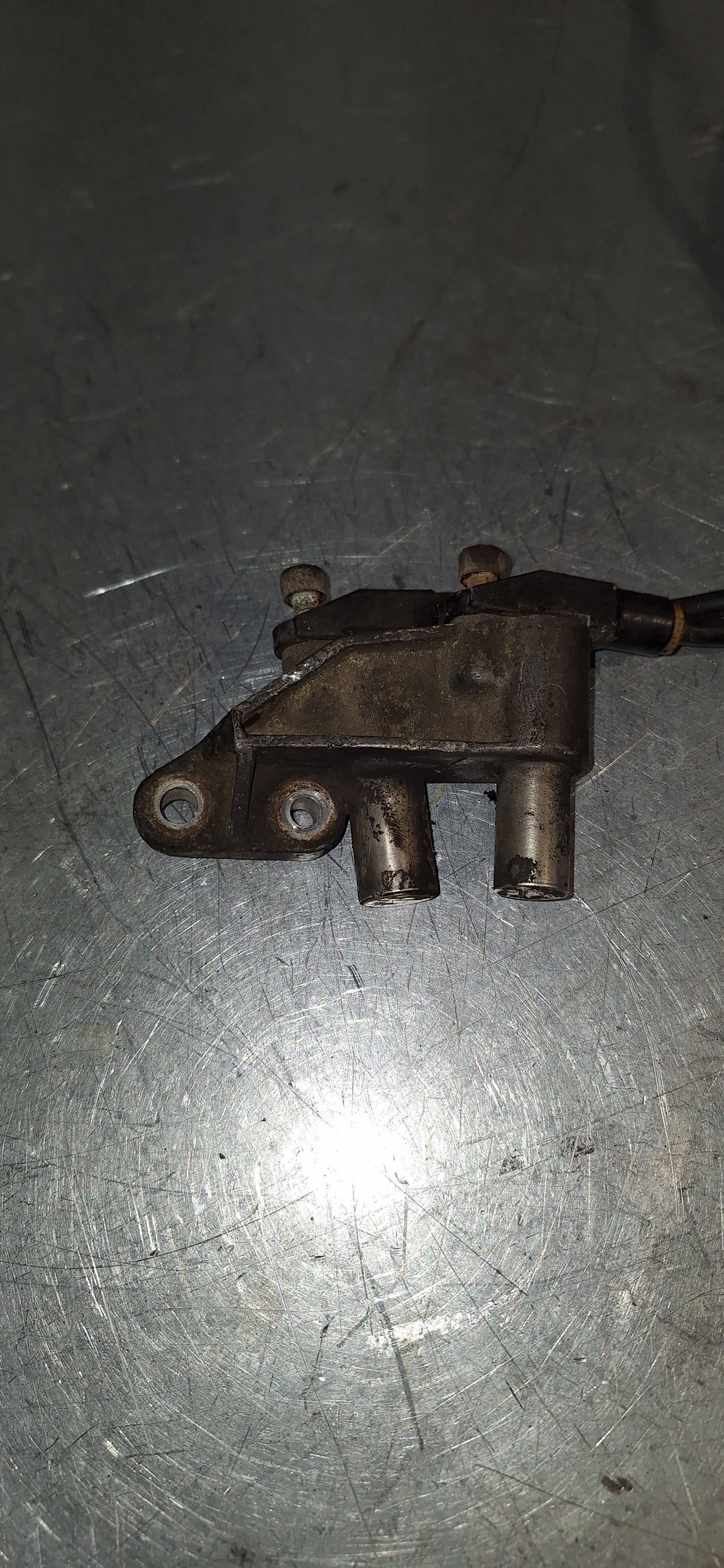

Una pieza del sistema de admisión del 3.2 serie G, ya desmontada sobre el banco

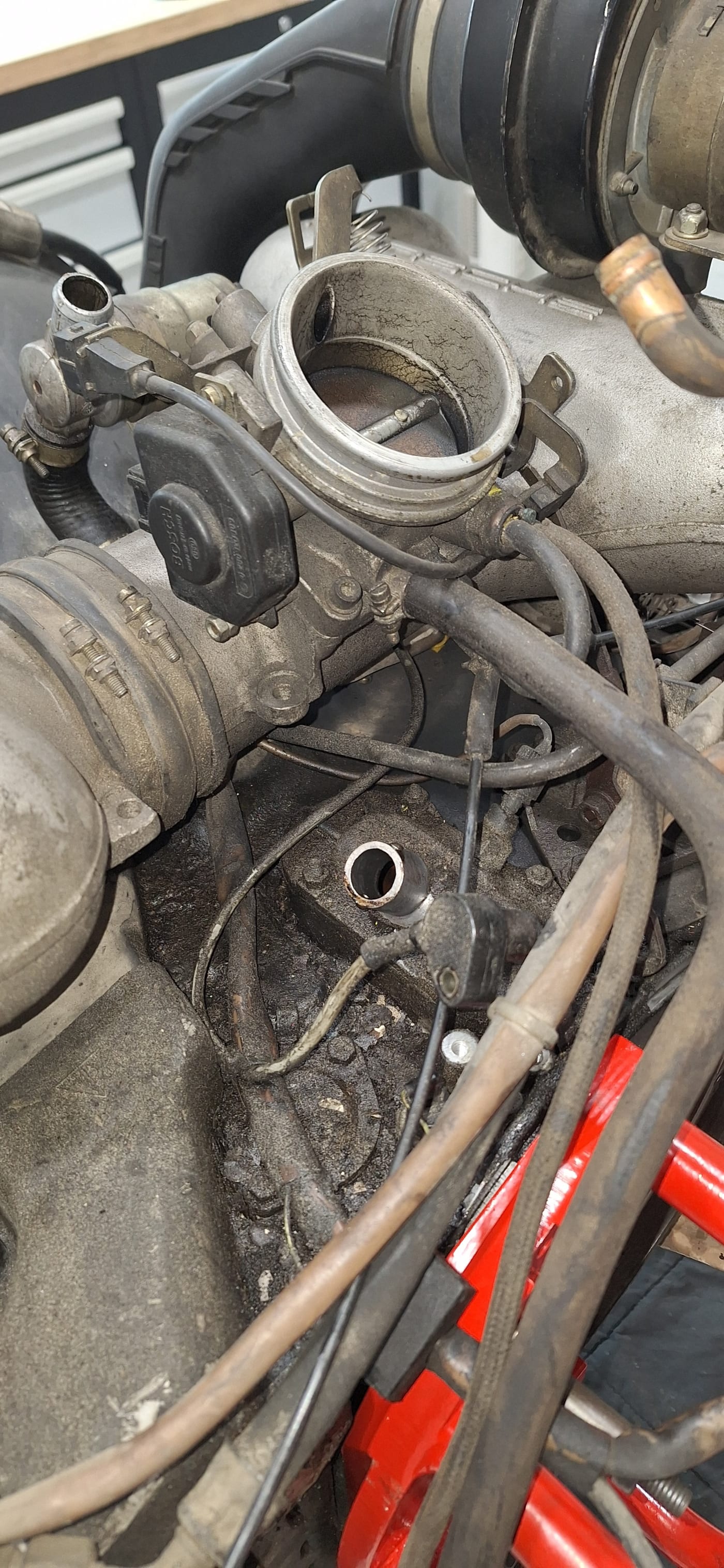

El 3.2 serie G con parte de la admisión ya retirada

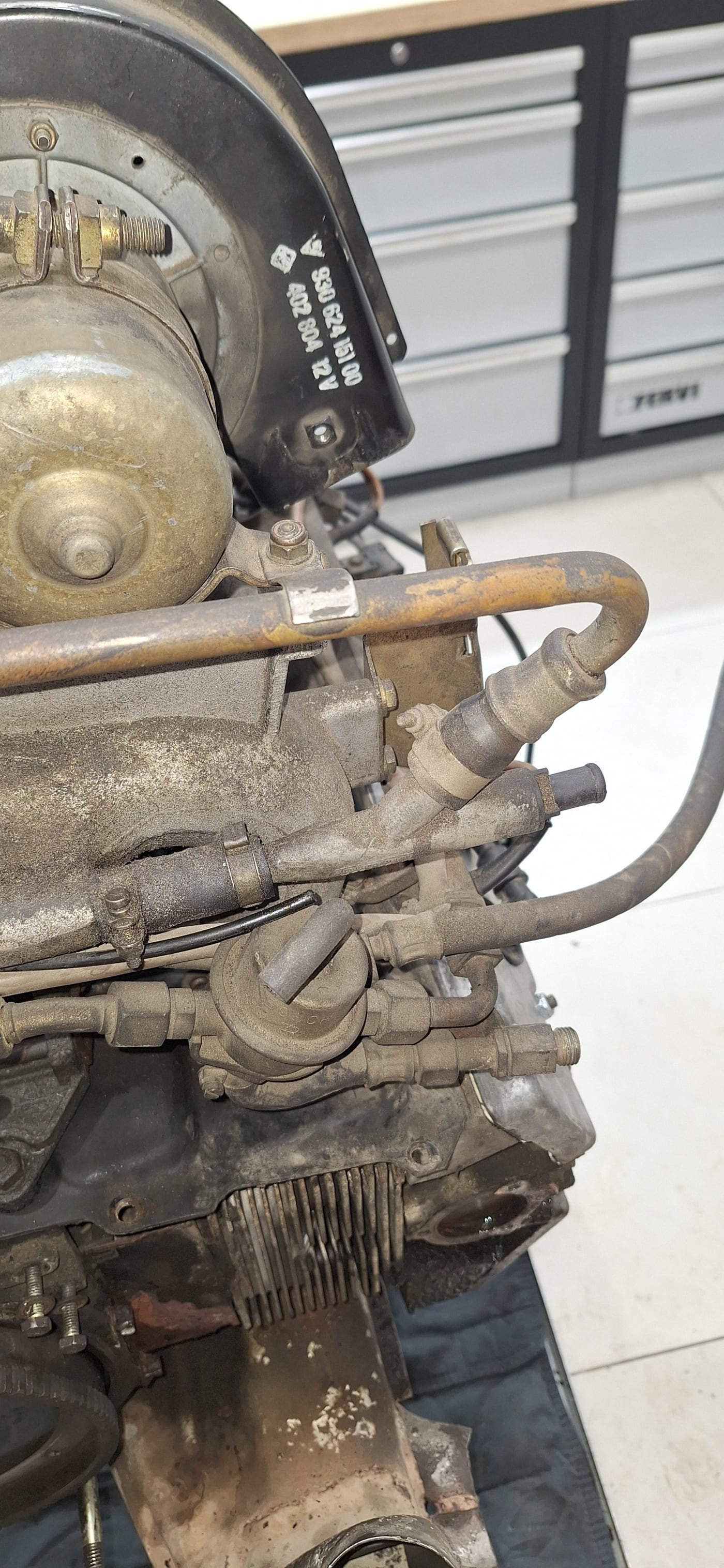

Culata y aletas de refrigeración del 3.2 serie G, con restos de aceite

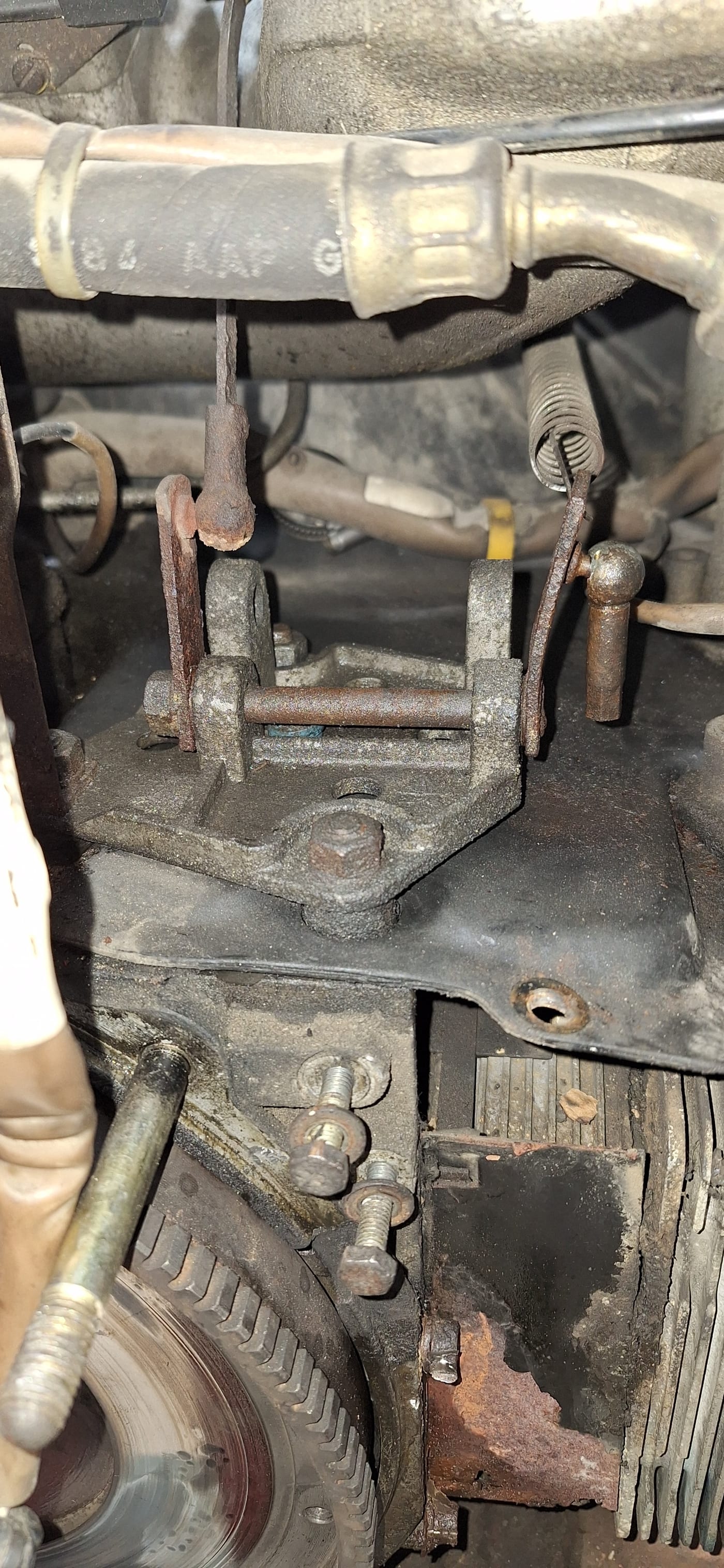

Bomba de gasolina y varillaje del 3.2 serie G antes de desmontar

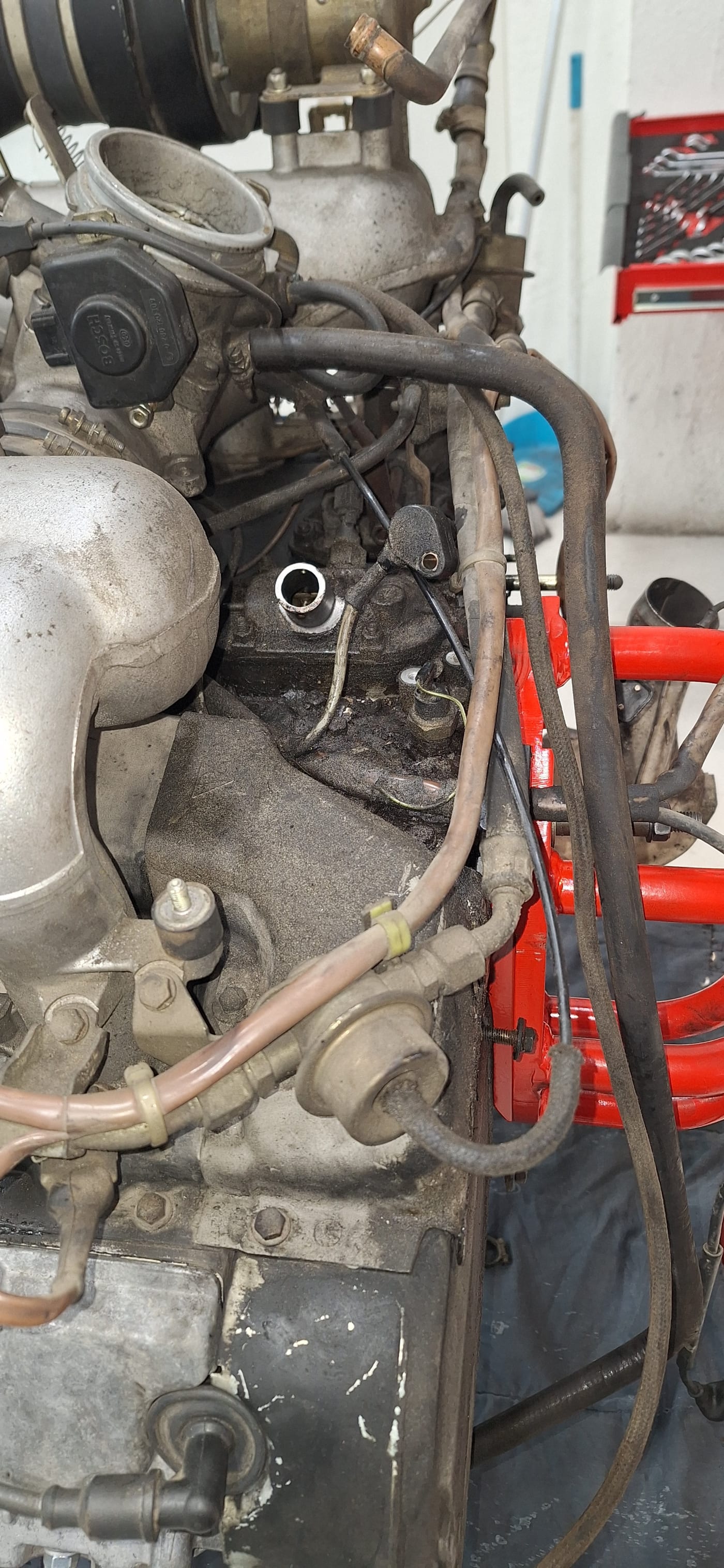

El 3.2 serie G con la mariposa desmontada y los conductos abiertos

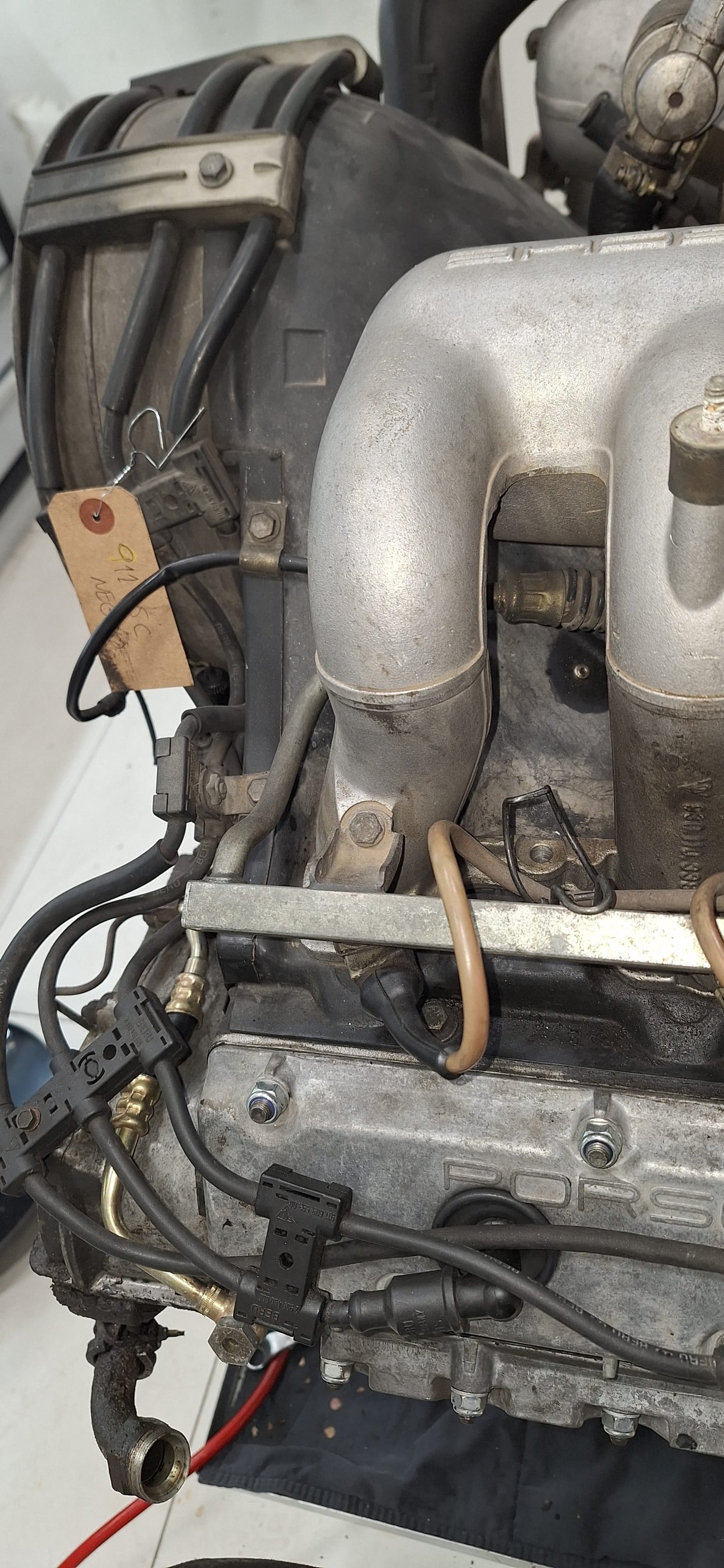

Colector de admisión del 3.2 serie G visto desde arriba, antes de retirarlo

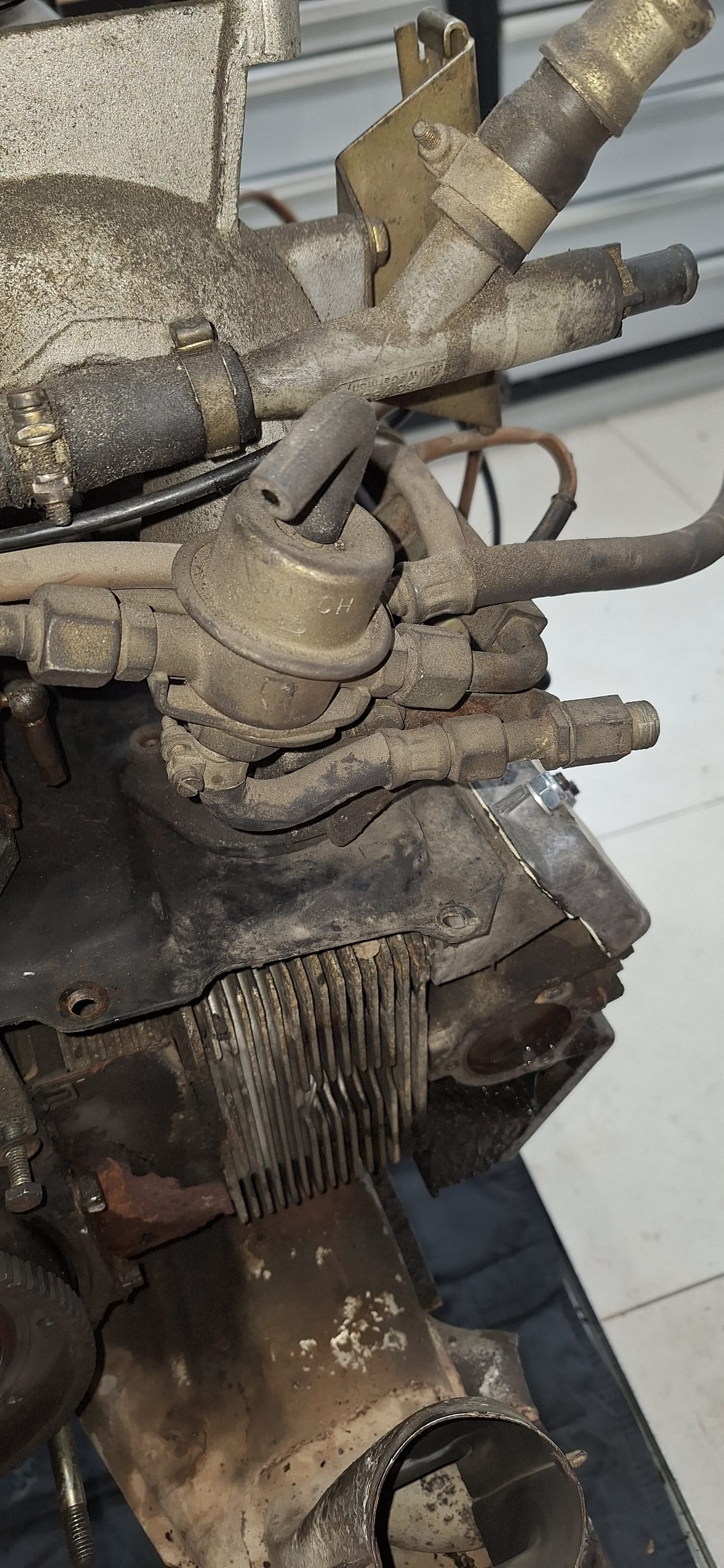

Bomba, tuberías y aletas del 3.2 serie G, con la suciedad acumulada

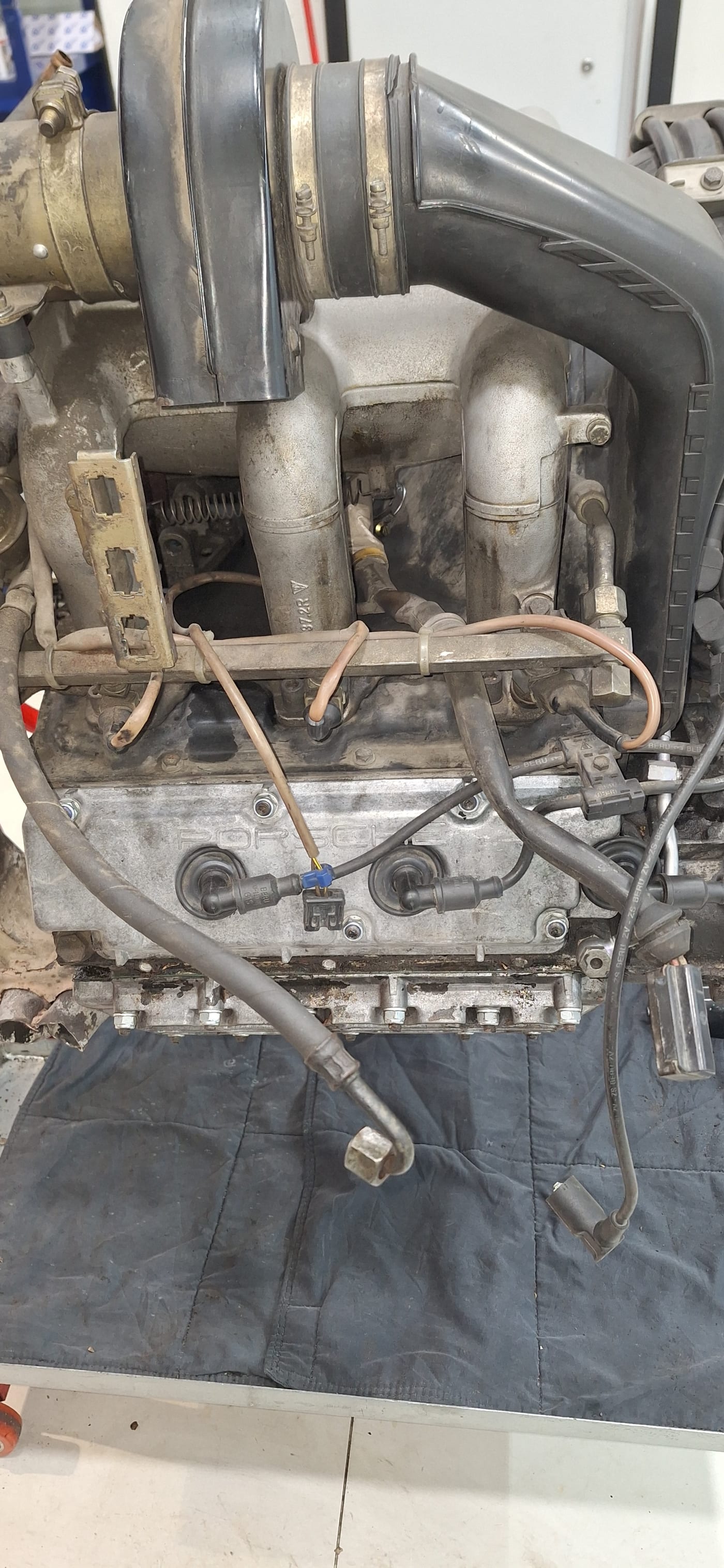

El 3.2 serie G con los conductos de admisión y la tapa de balancines a la vista

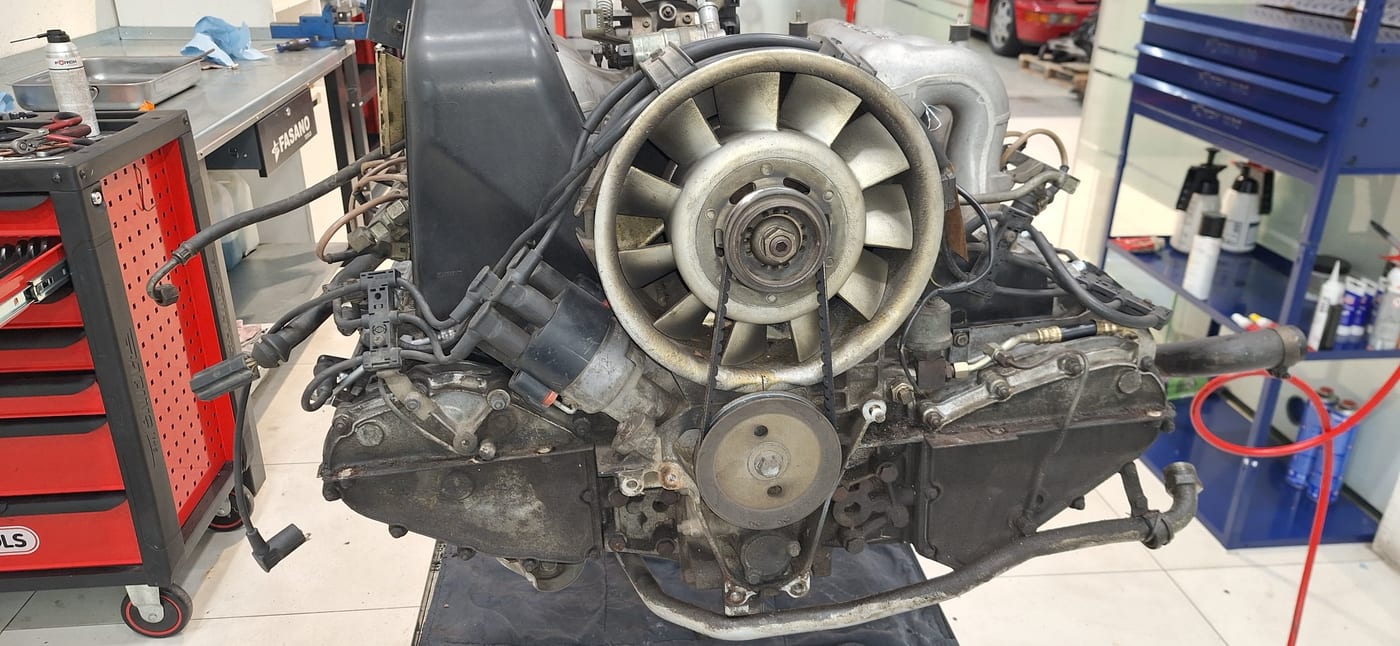

El 3.2 serie G con la turbina de refrigeración al descubierto, en el taller

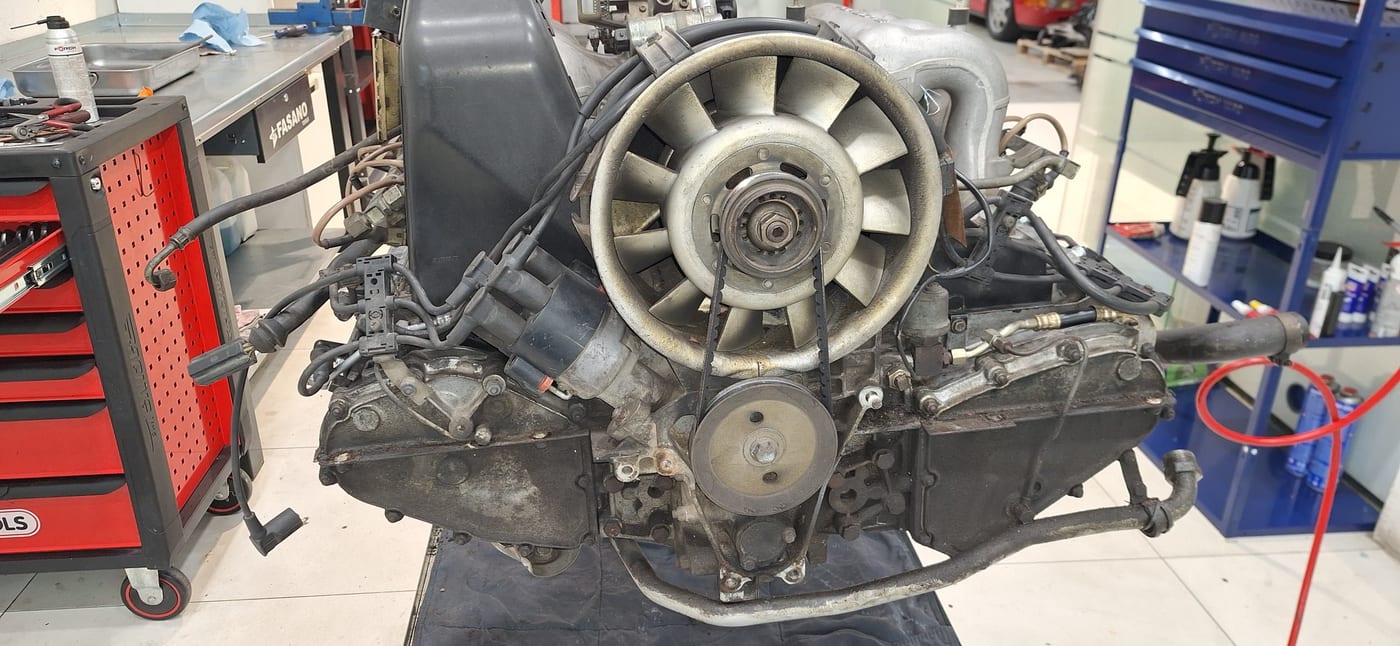

Vista frontal del 3.2 serie G despiezado, con la turbina y el alternador

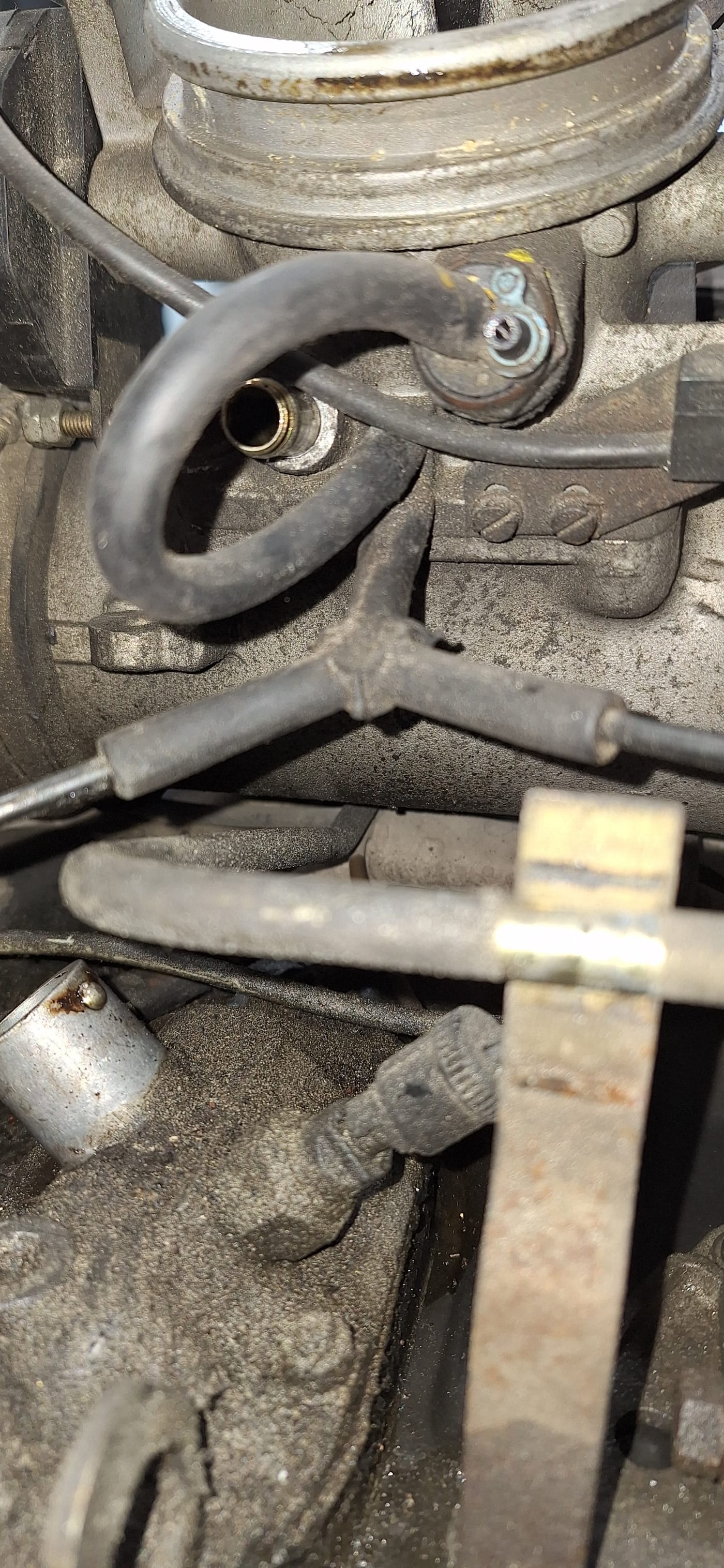

Detalle del soporte del motor y las tuberías del 3.2 serie G

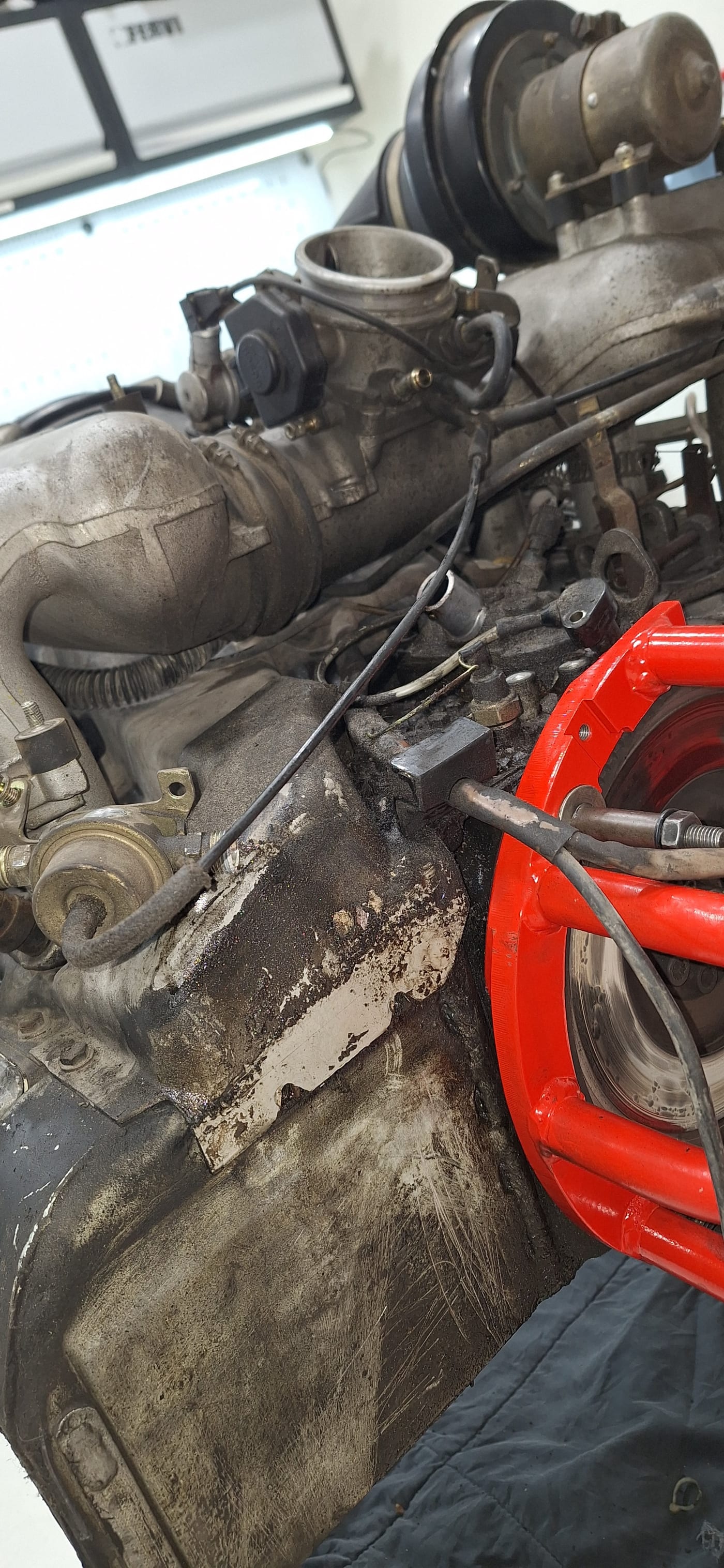

El cárter del 3.2 serie G lleno de residuo de aceite, antes de limpiarlo

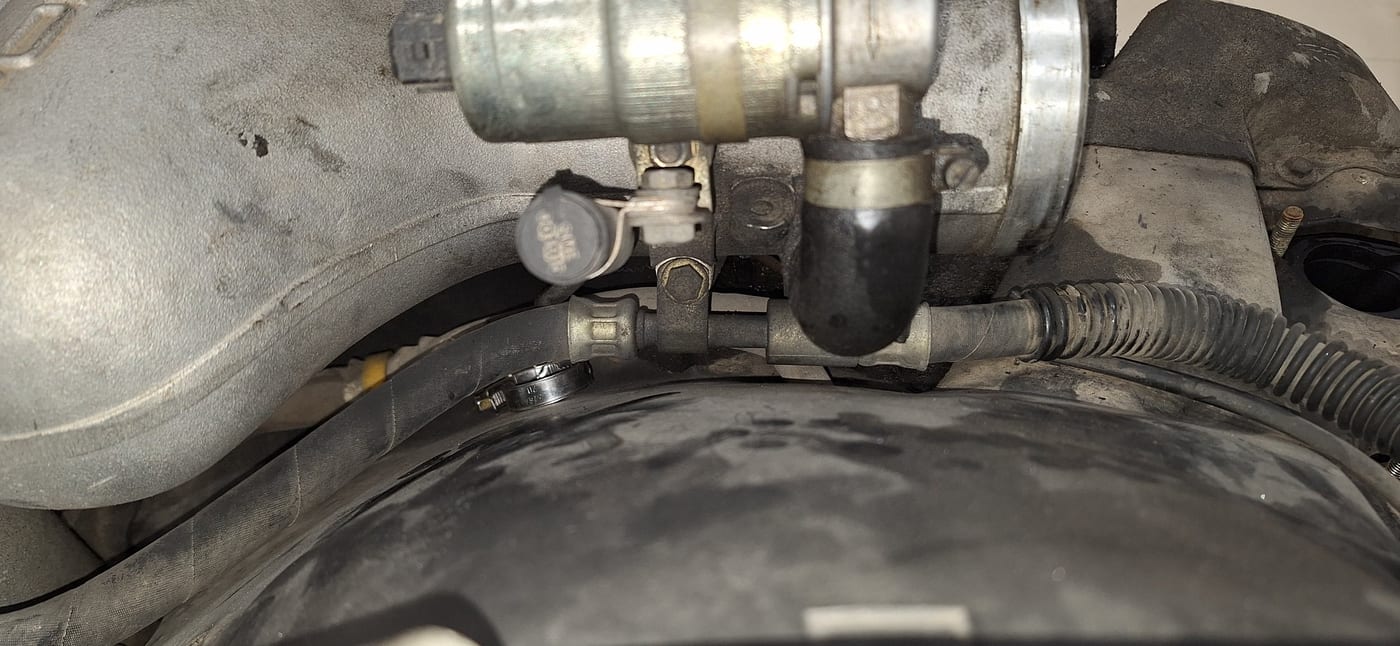

Detalle del cárter y el filtro de aceite del 3.2 serie G

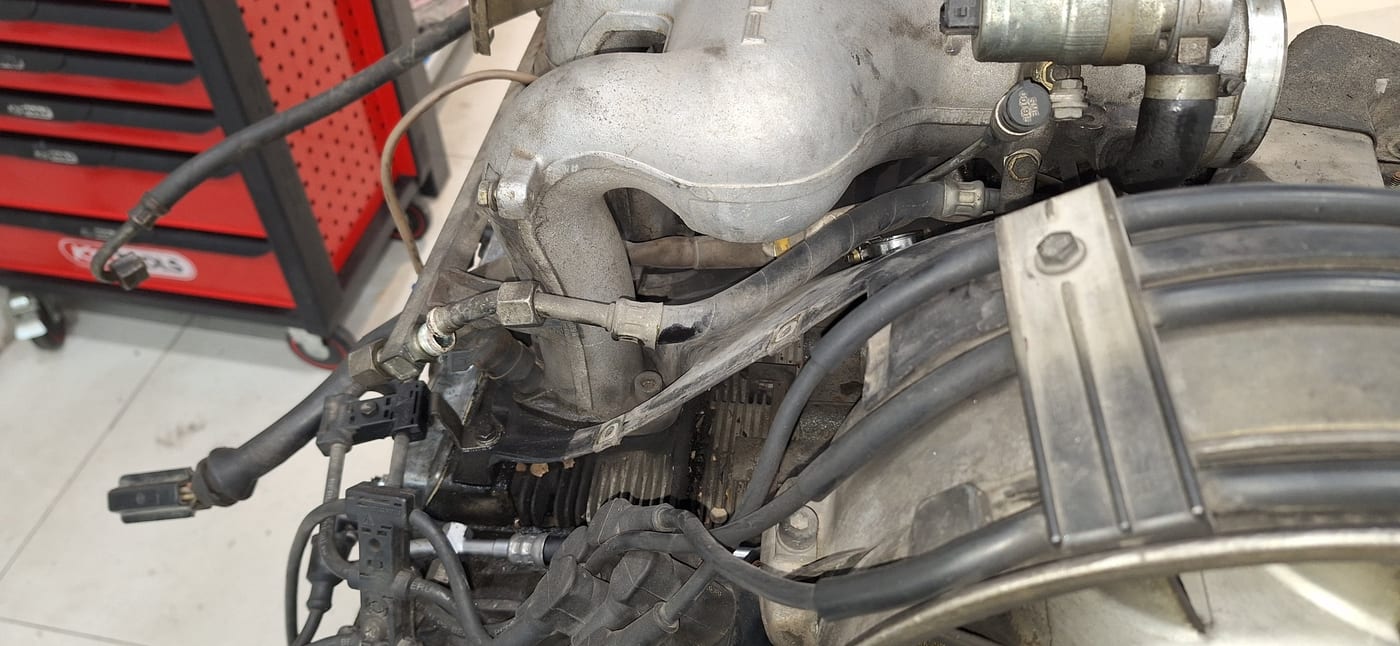

El 3.2 serie G con el colector de escape y el cárter a la vista

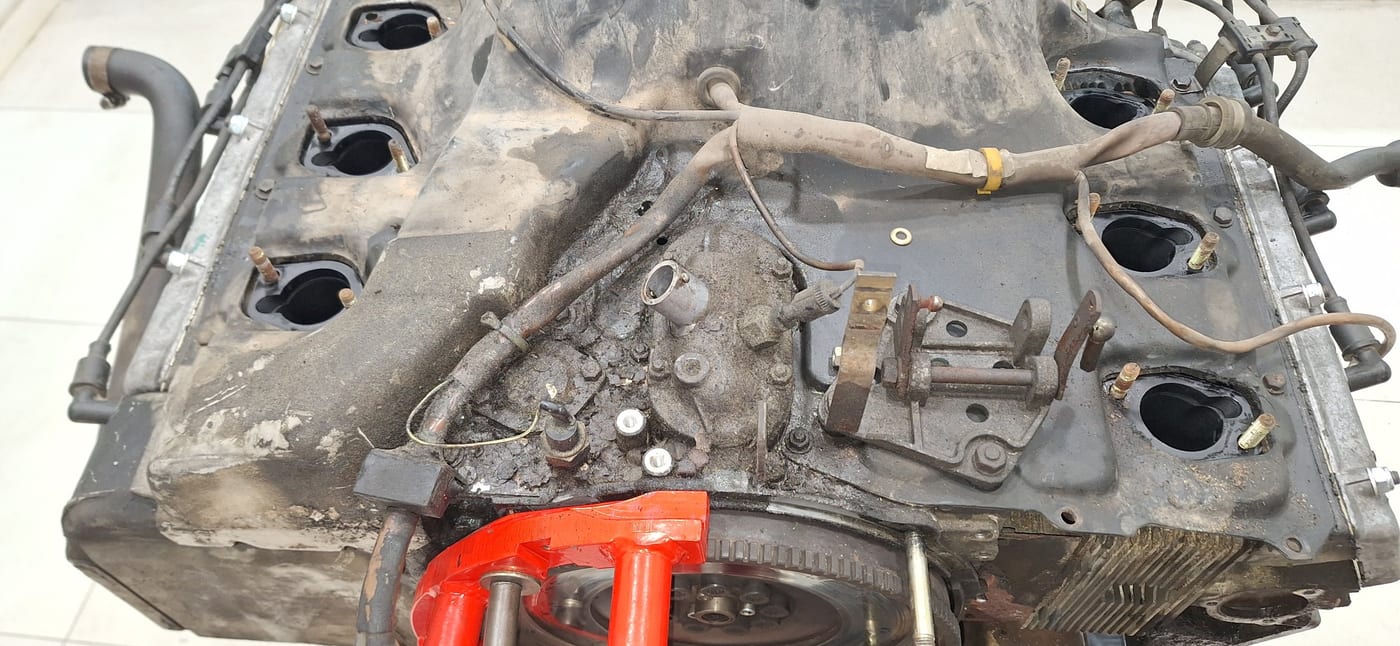

Las culatas del 3.2 serie G con las tapas retiradas y los conductos abiertos

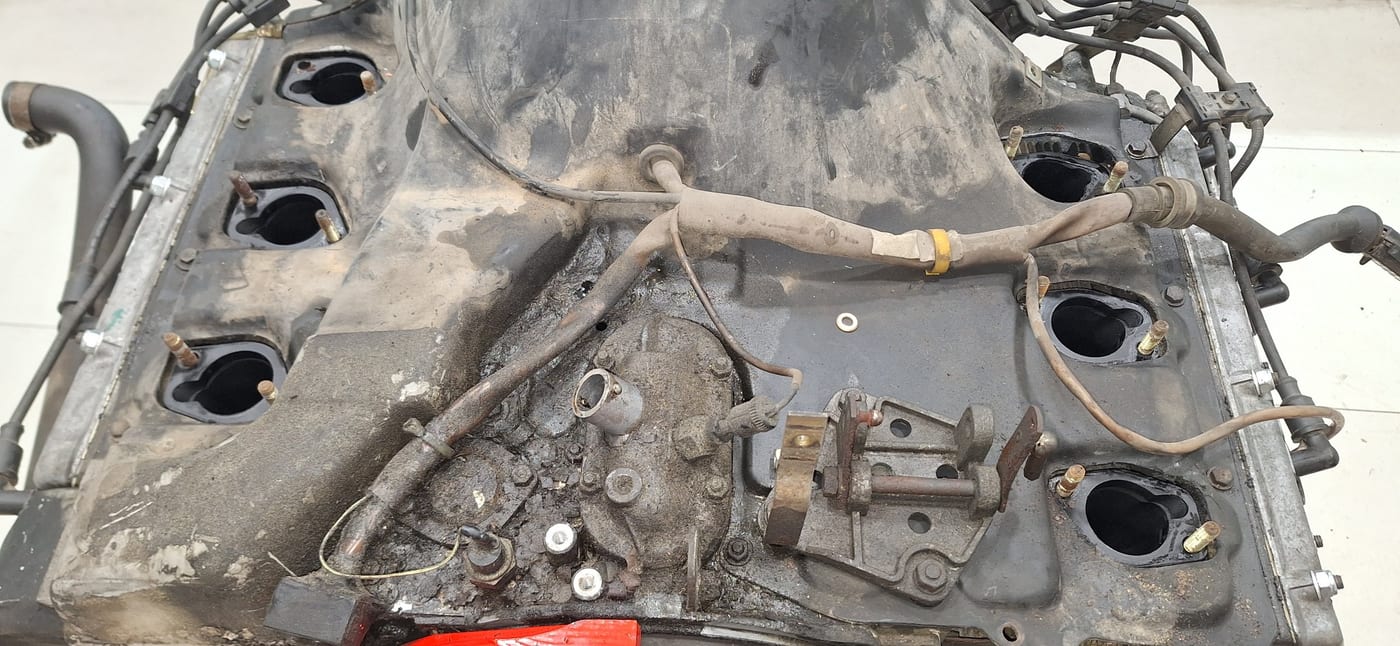

Vista superior de las culatas del 3.2 serie G con los balancines a la vista

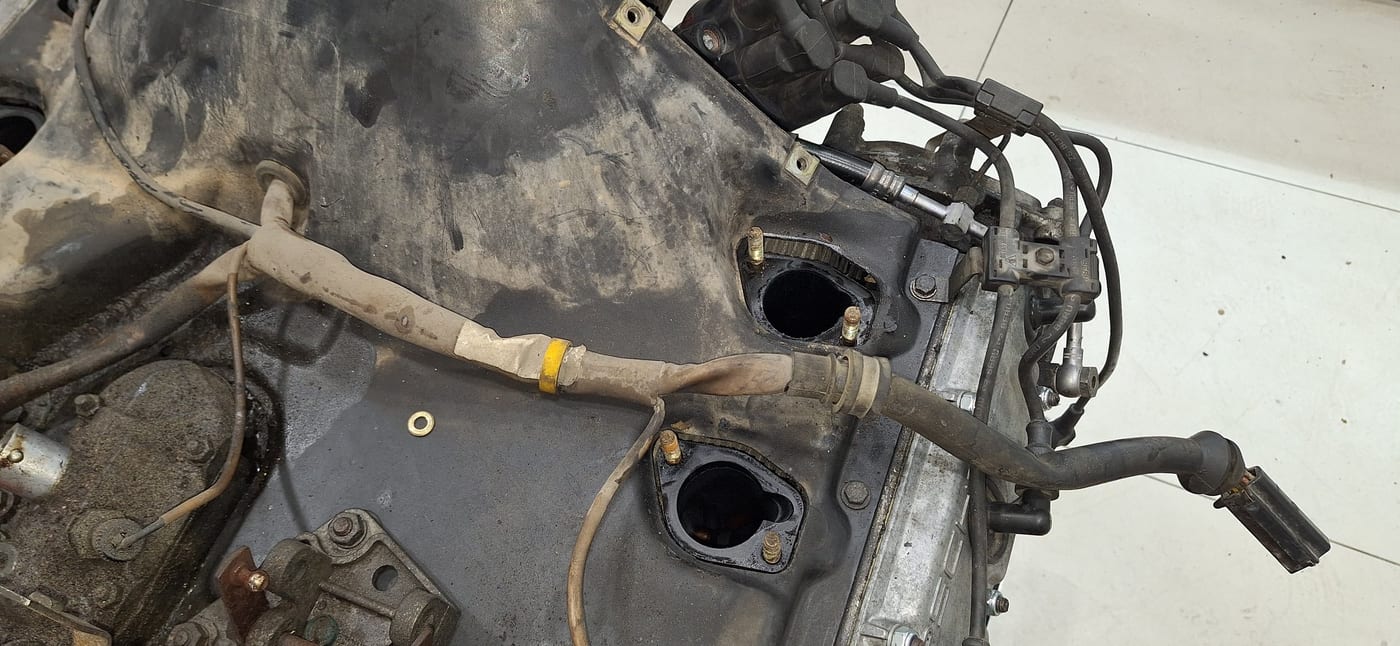

Culata del 3.2 serie G con los conductos de admisión abiertos

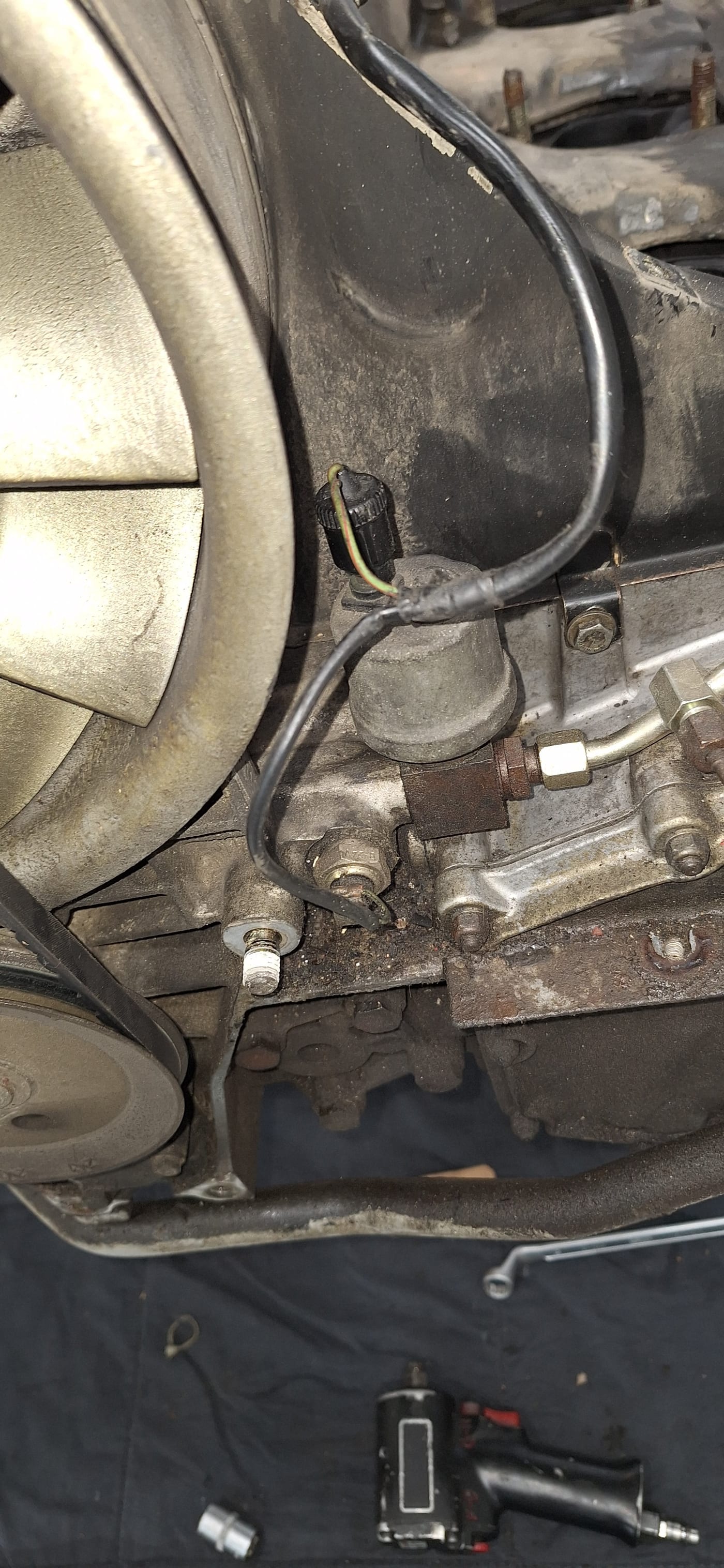

Detalle de la turbina de refrigeración y la carcasa del 3.2 serie G

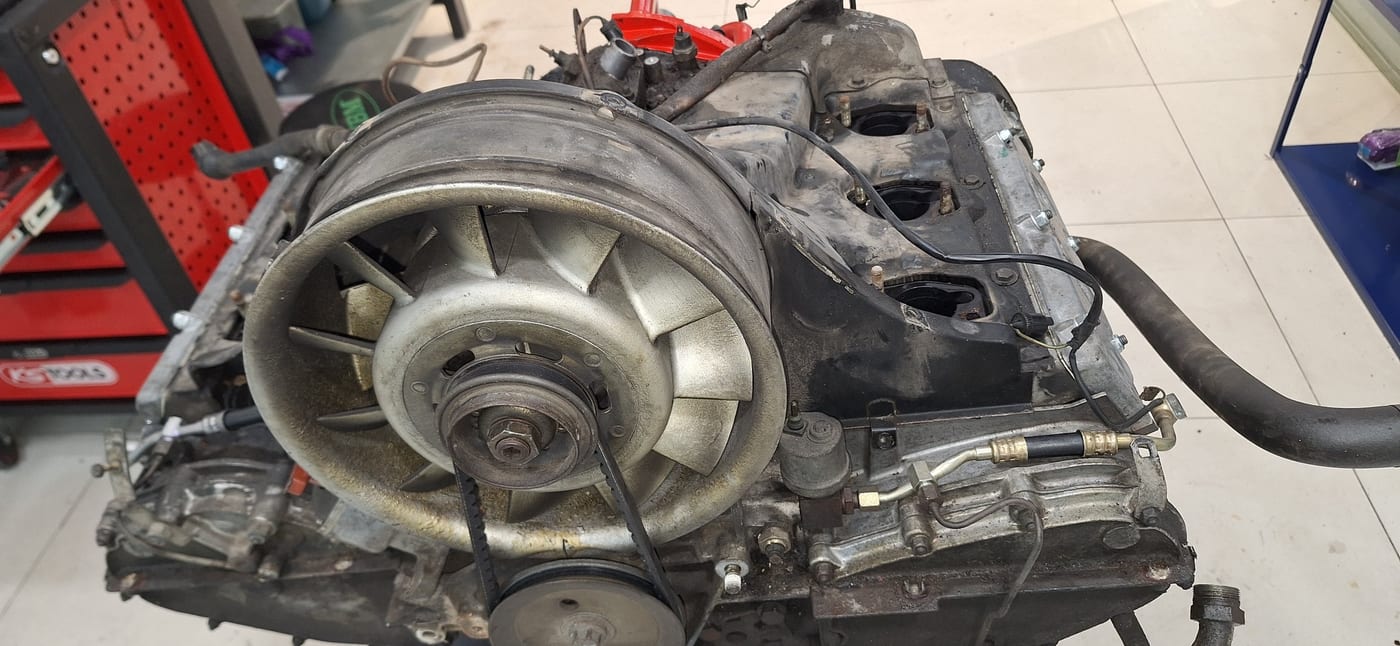

El 3.2 serie G con las culatas abiertas y la turbina todavía montada

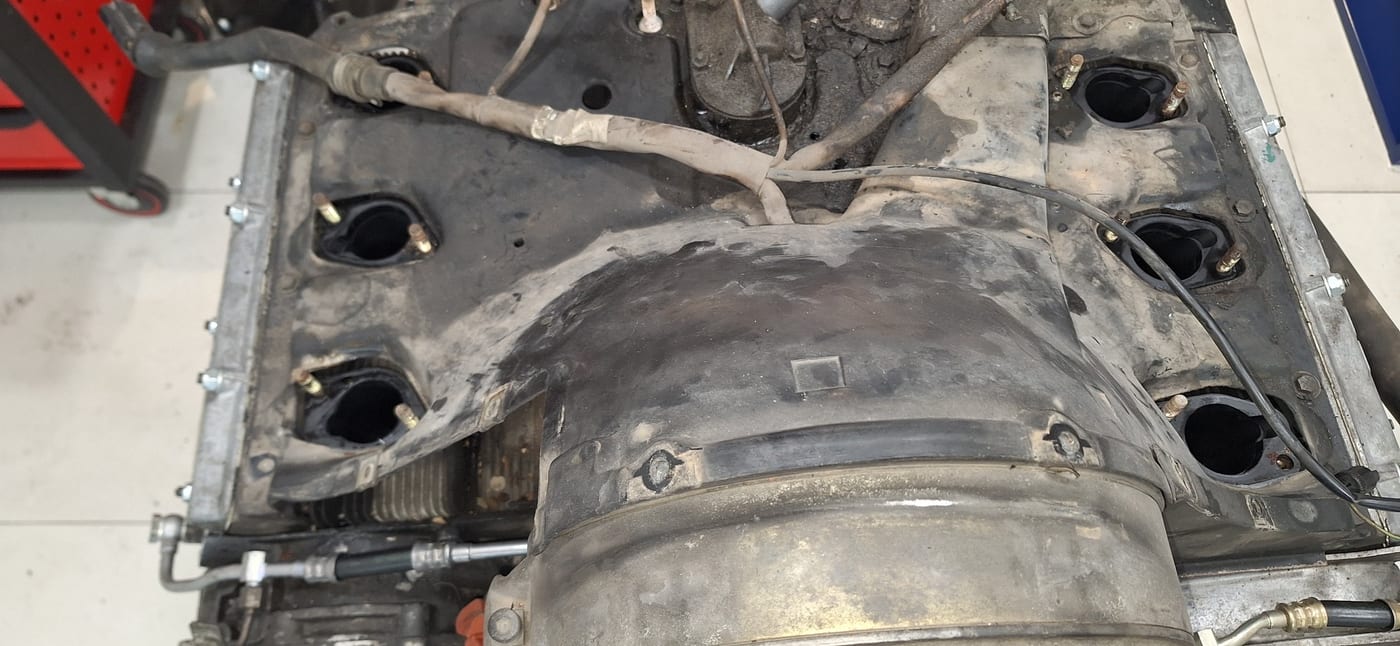

Las culatas del 3.2 serie G despiezadas sobre el motor, antes de retirarlas

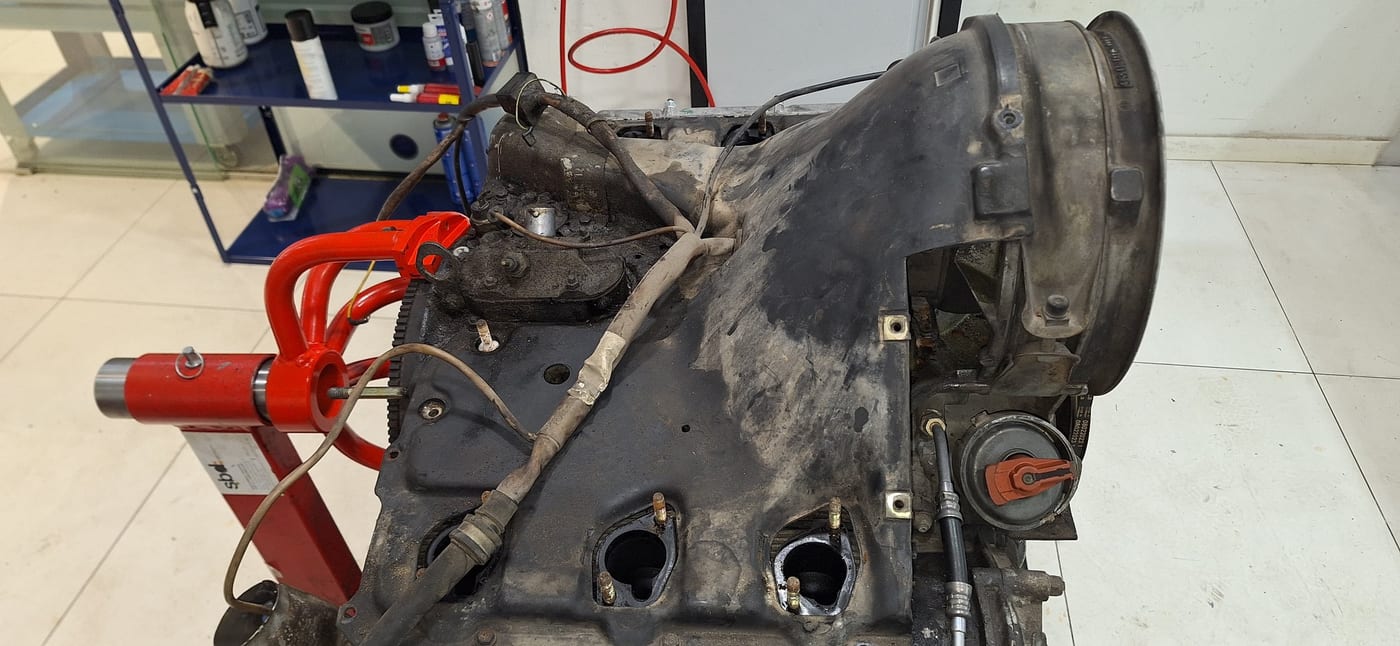

El 3.2 serie G sin culatas, con la carcasa del ventilador todavía puesta

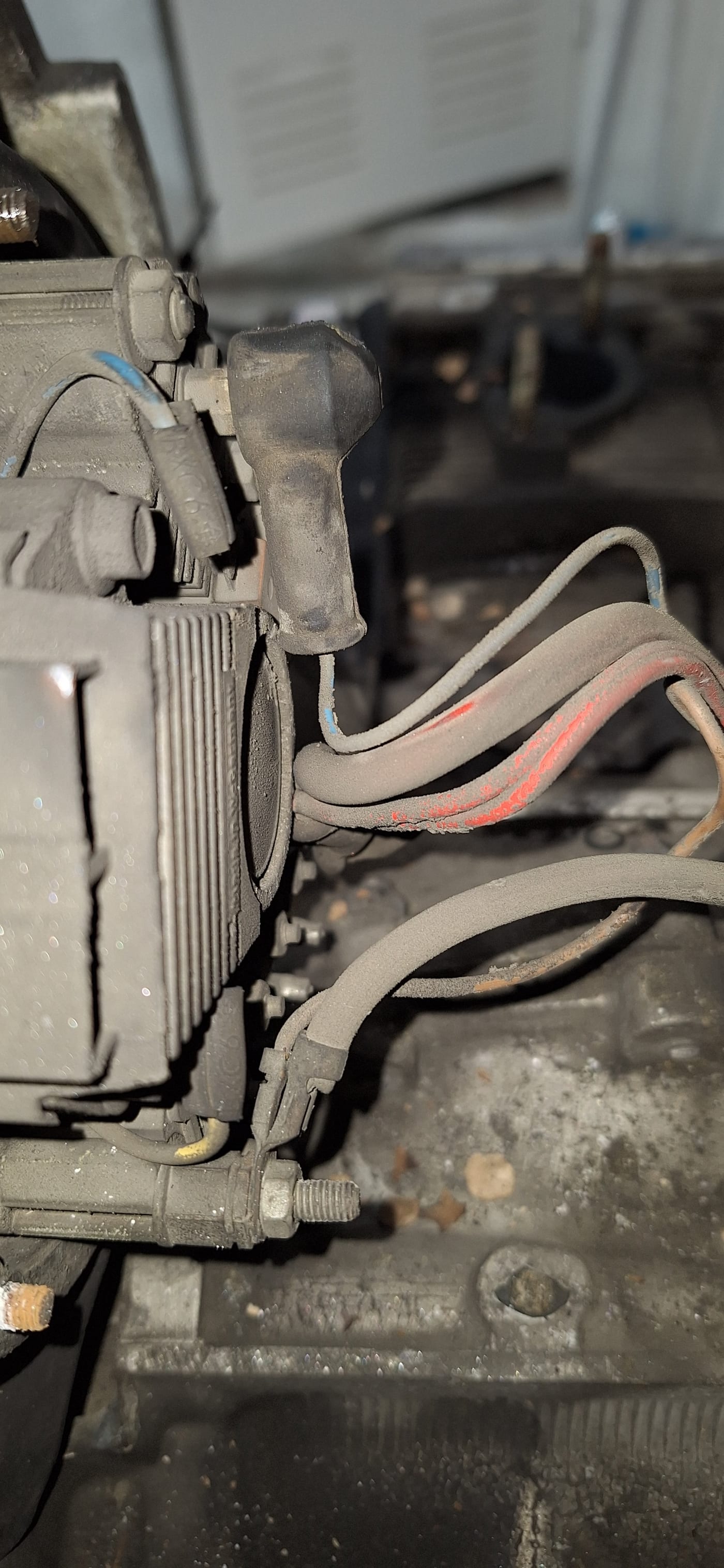

Cables de bujía y aletas de la culata del 3.2 serie G, antes de retirarlos

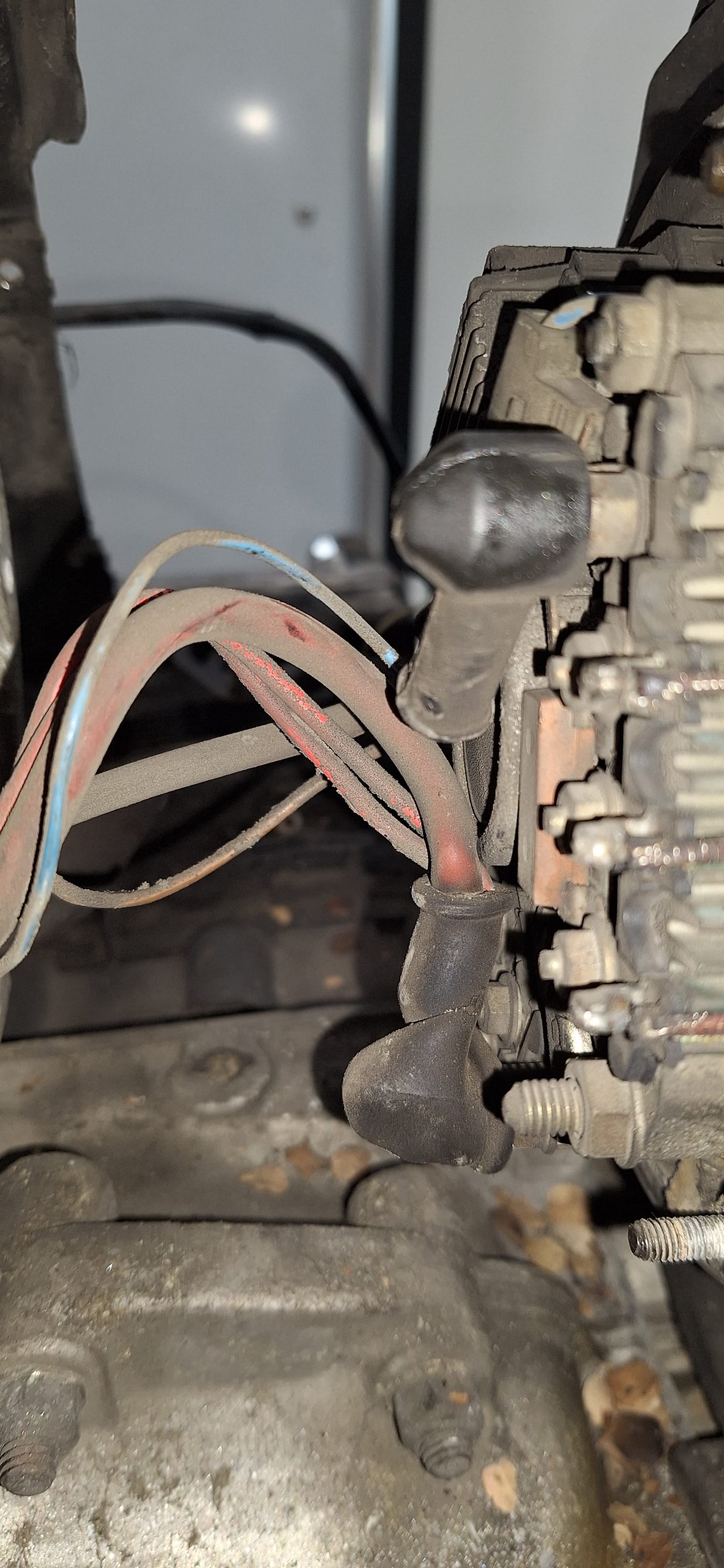

Detalle del cableado de encendido sobre la culata del 3.2 serie G

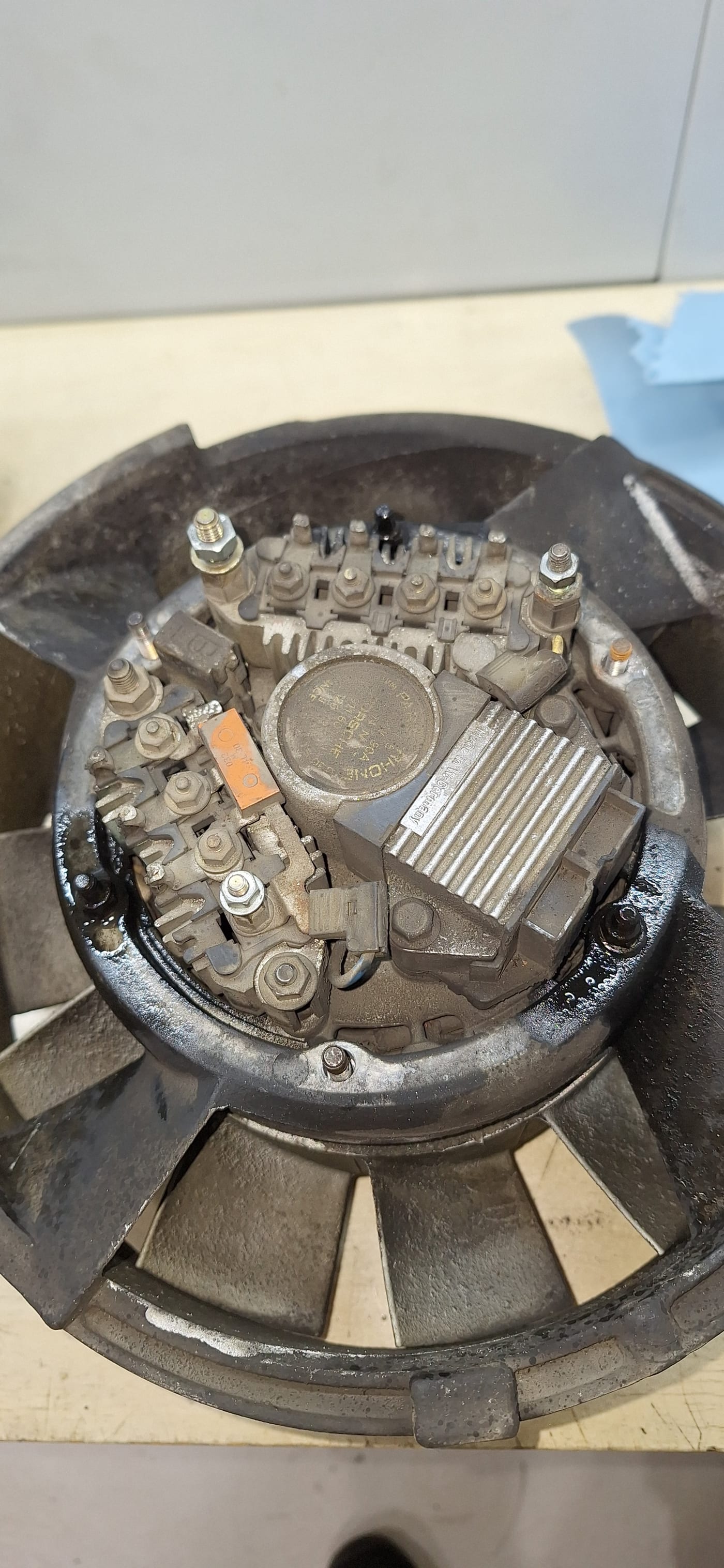

La turbina de refrigeración del 3.2 serie G desmontada, con el alternador dentro

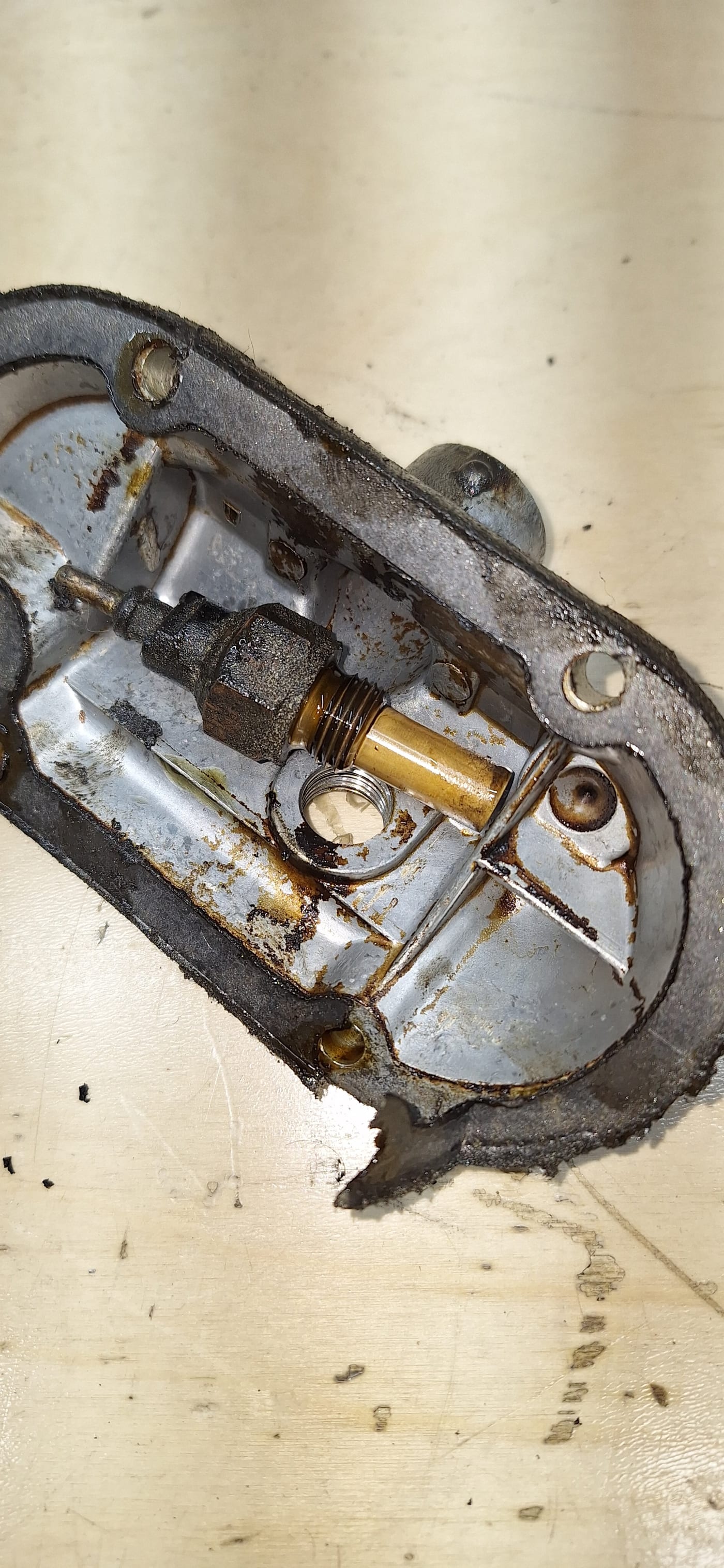

Tapa de balancines del 3.2 serie G desmontada, con la junta y el residuo de aceite

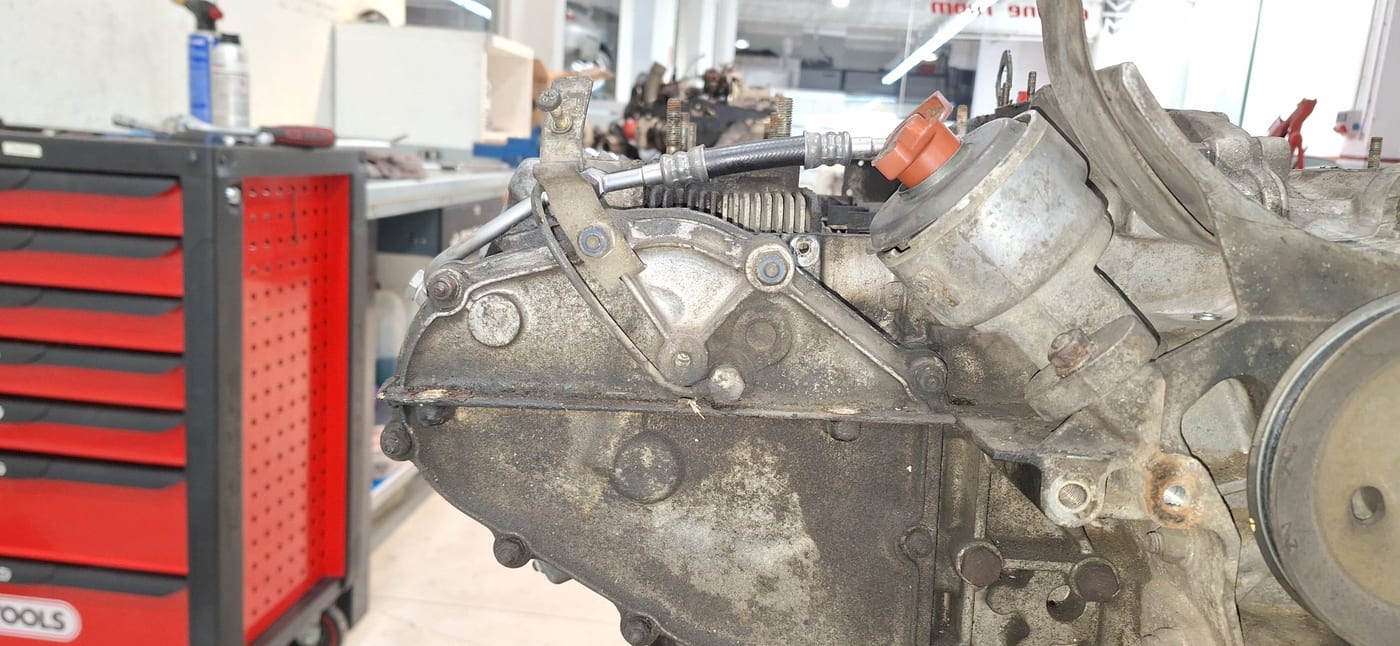

El 3.2 serie G despiezado en el taller, con el cárter y la polea a la vista

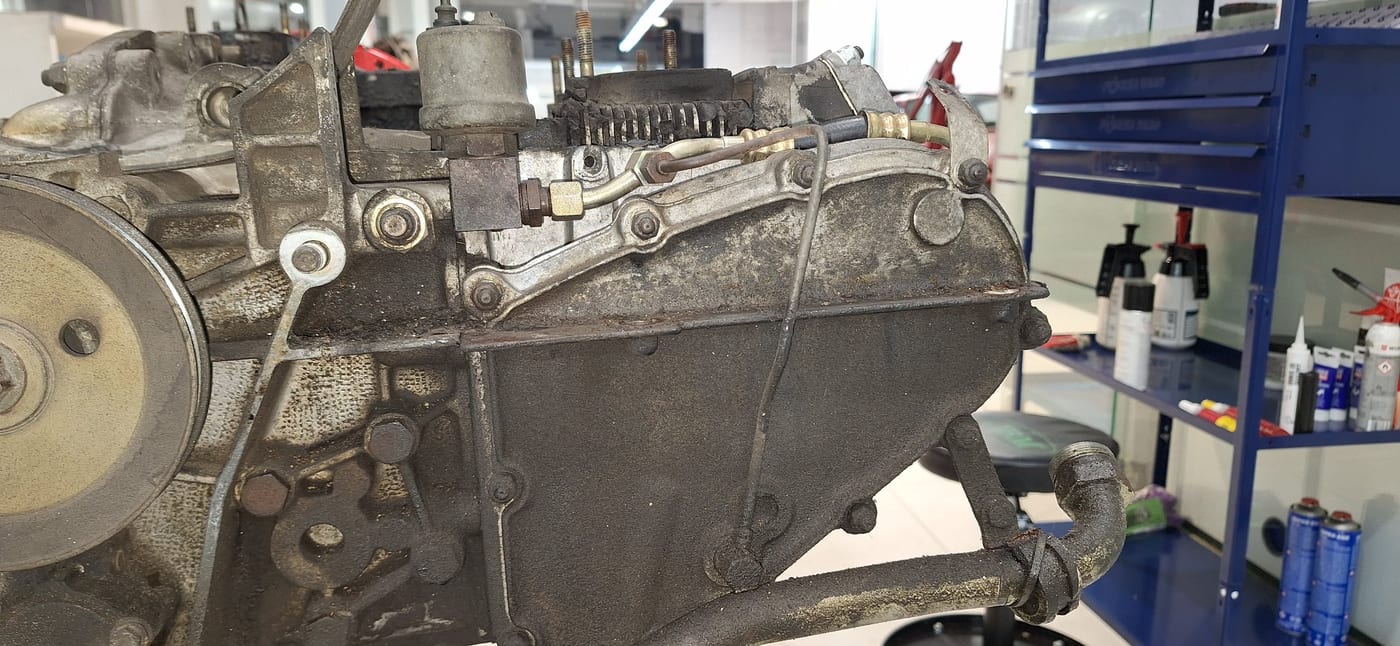

Lateral del 3.2 serie G despiezado, con la polea del cigüeñal

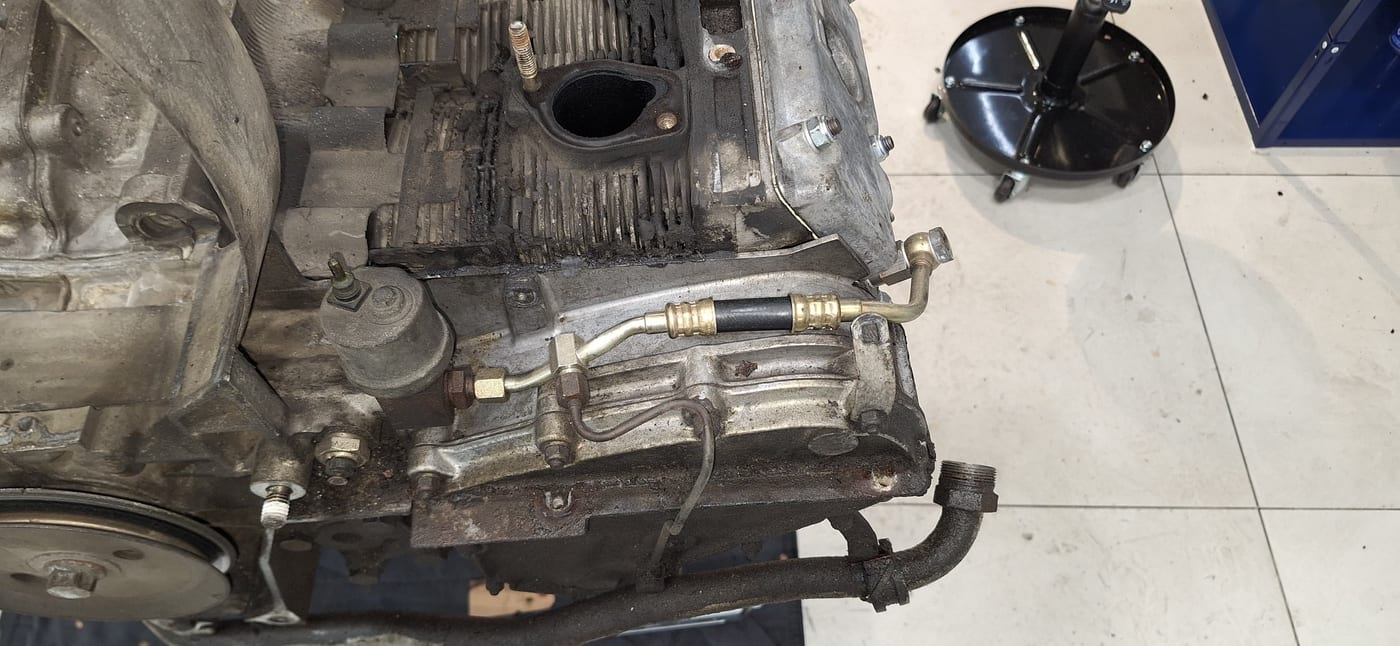

El 3.2 serie G sin turbina, con las aletas de refrigeración al descubierto

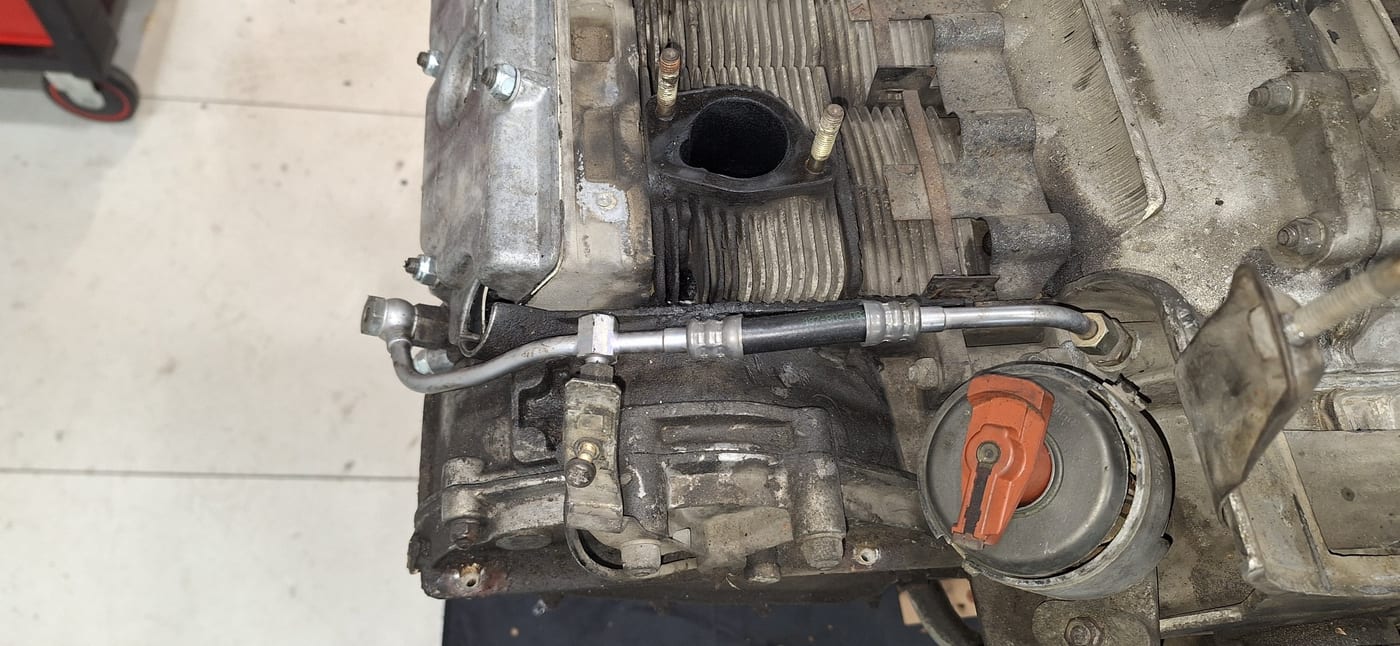

El bloque del 3.2 serie G con las tuberías de aceite y el filtro montados

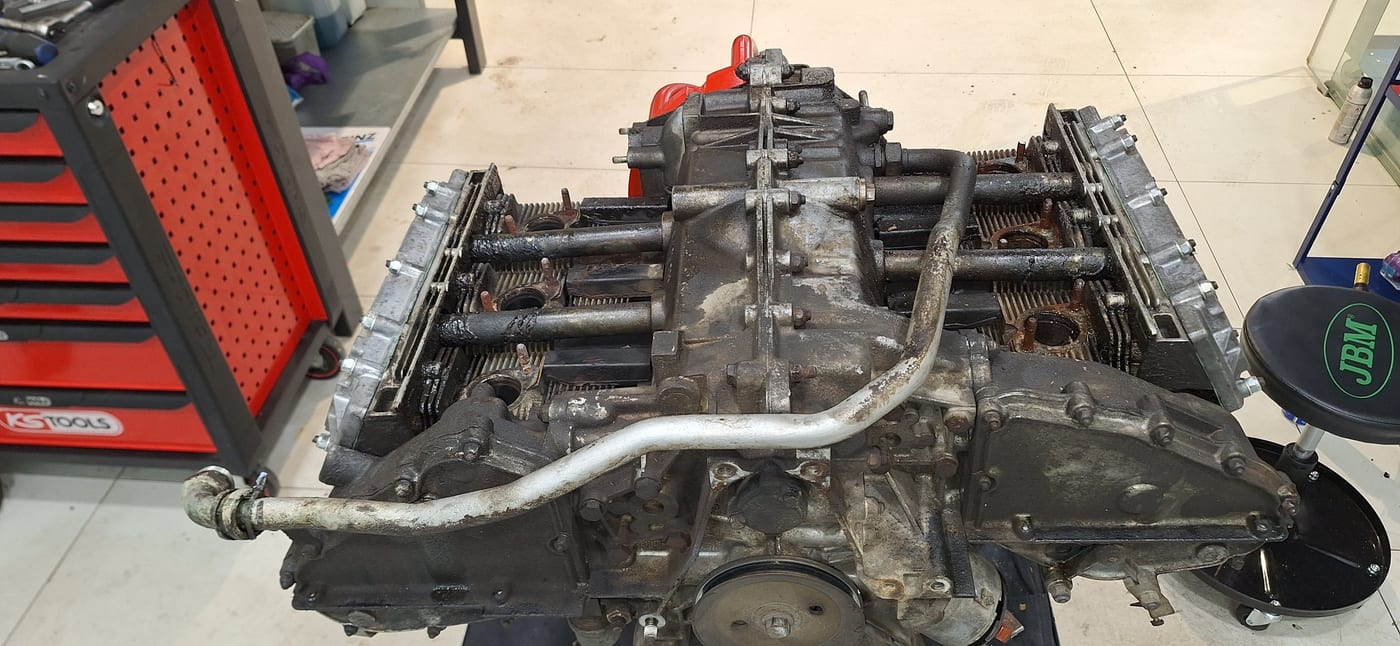

El 3.2 serie G con las culatas retiradas y los balancines a la vista

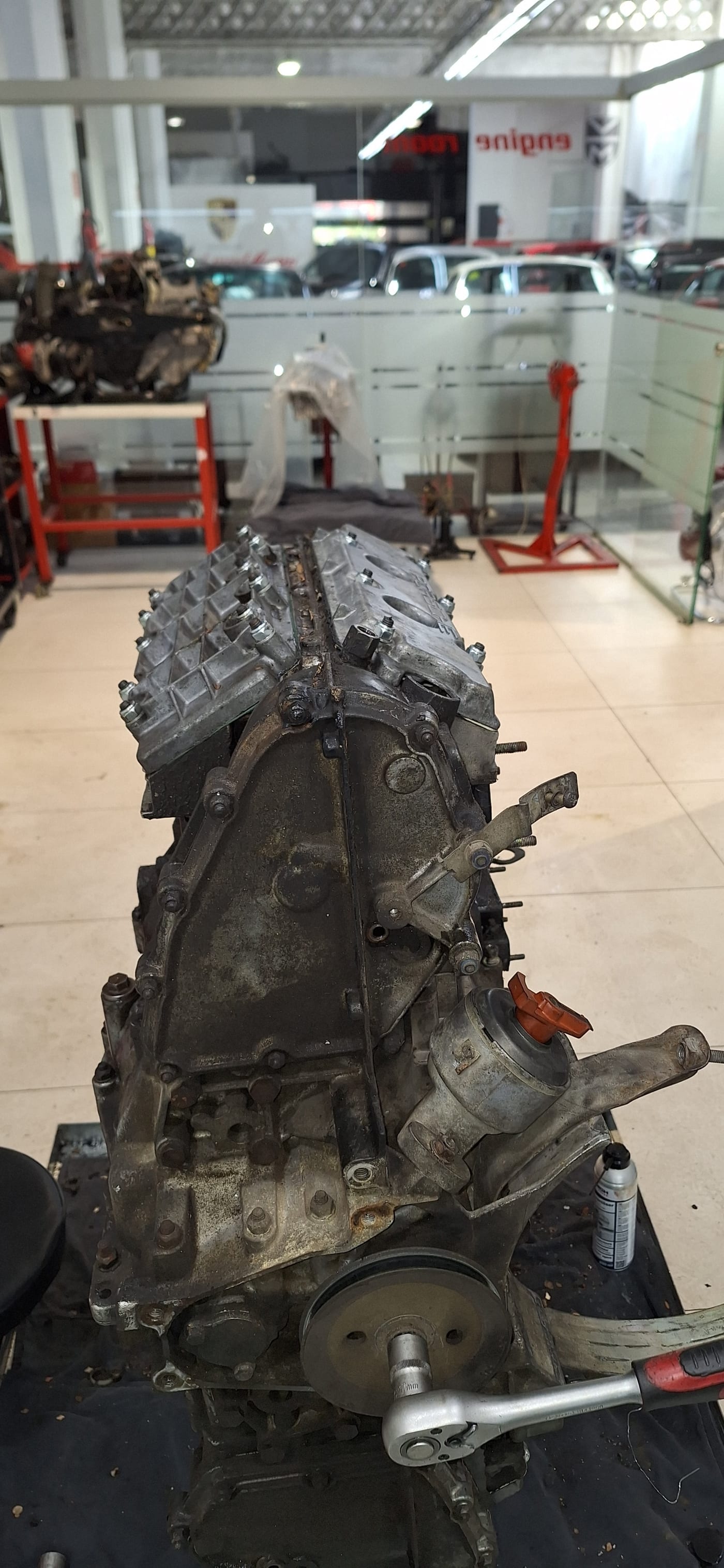

El bloque del 3.2 serie G en vertical sobre el soporte, tras el despiece

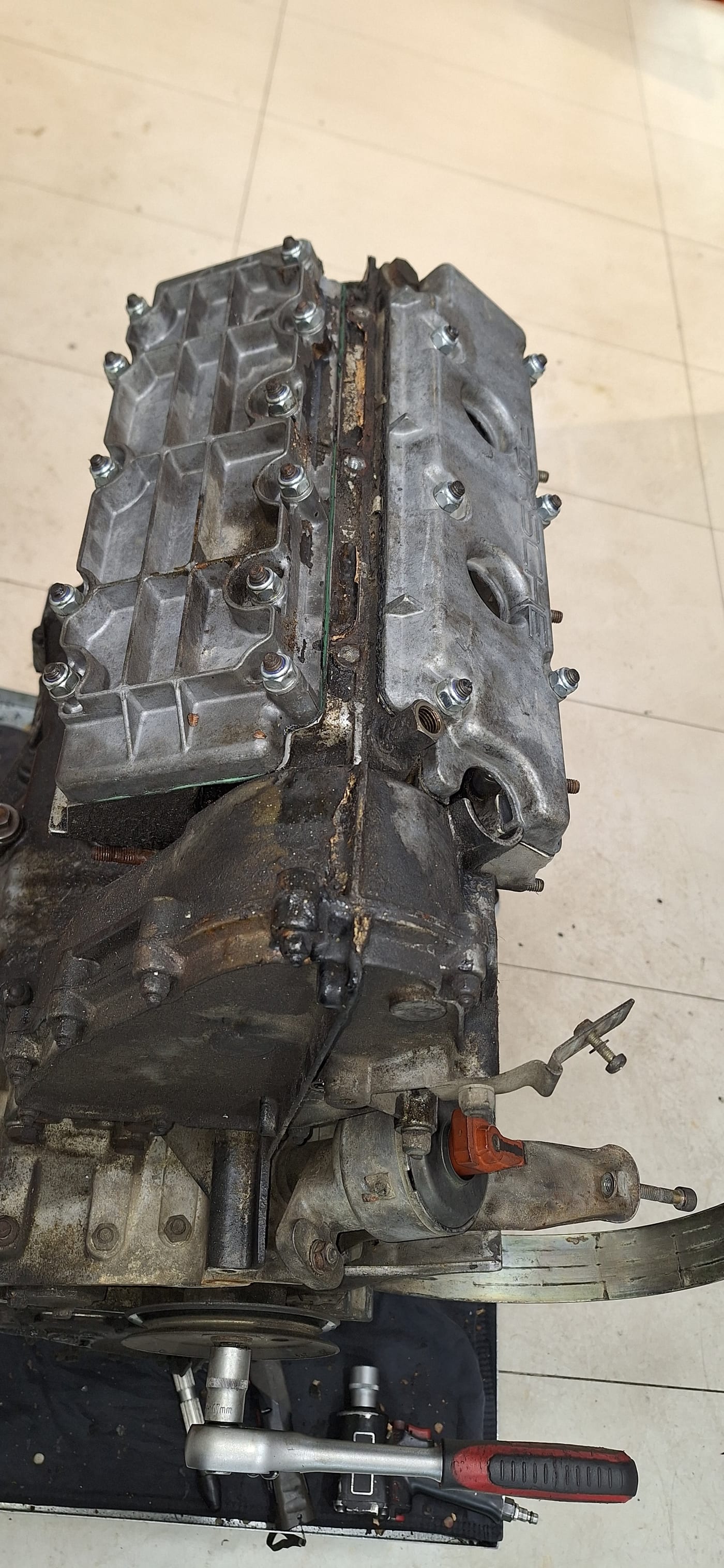

El bloque del 3.2 serie G despiezado y listo para la limpieza

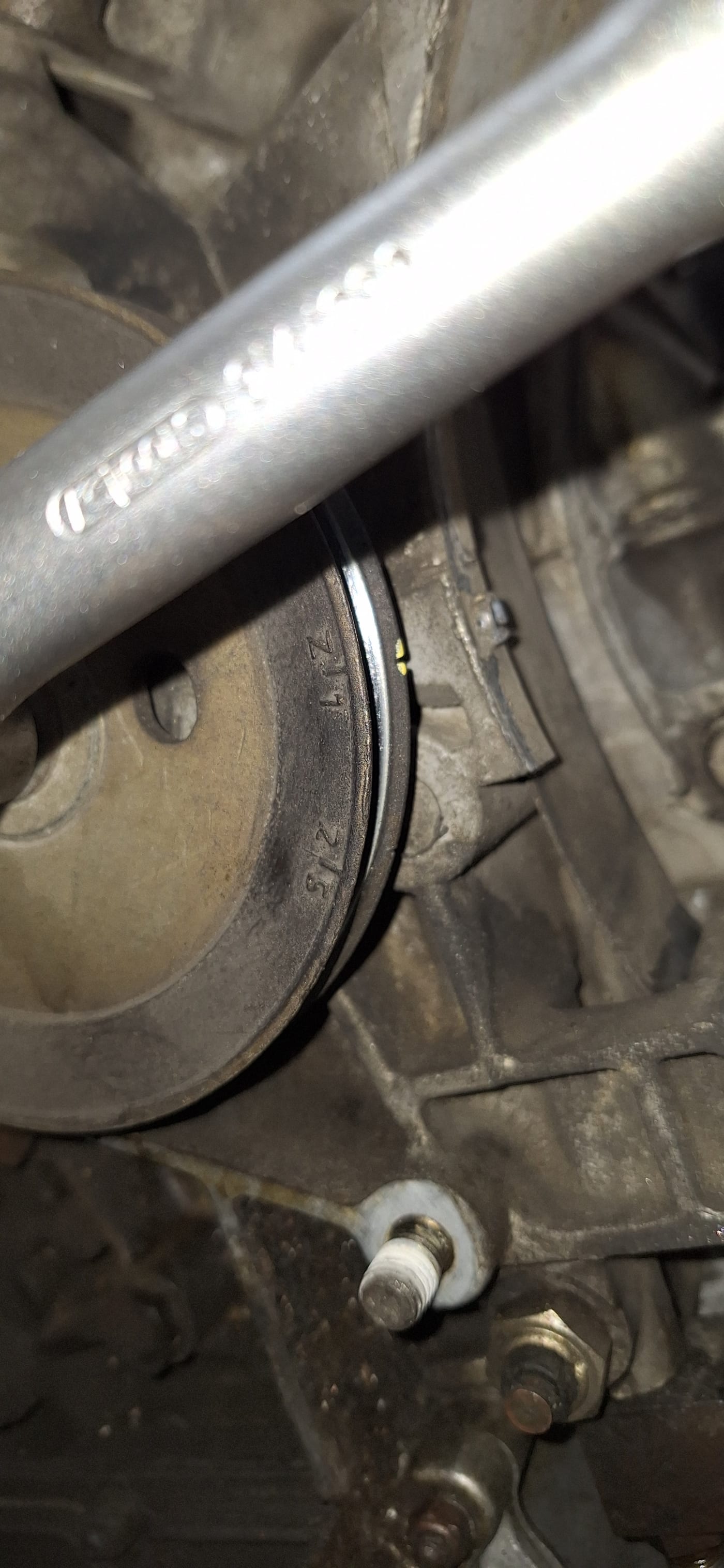

Detalle de la polea del cigüeñal del 3.2 serie G tras el despiece

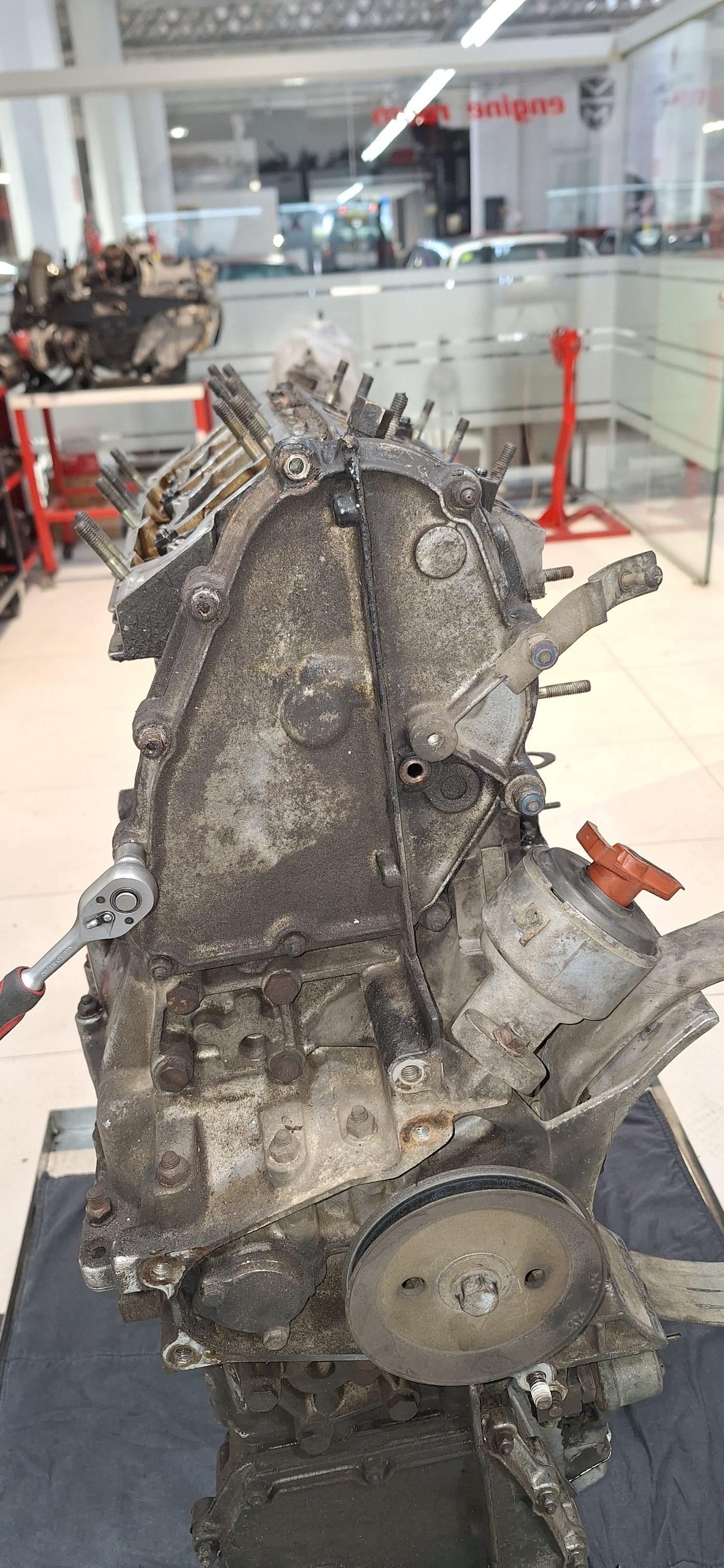

El bloque del 3.2 serie G en vertical, con los espárragos de culata a la vista

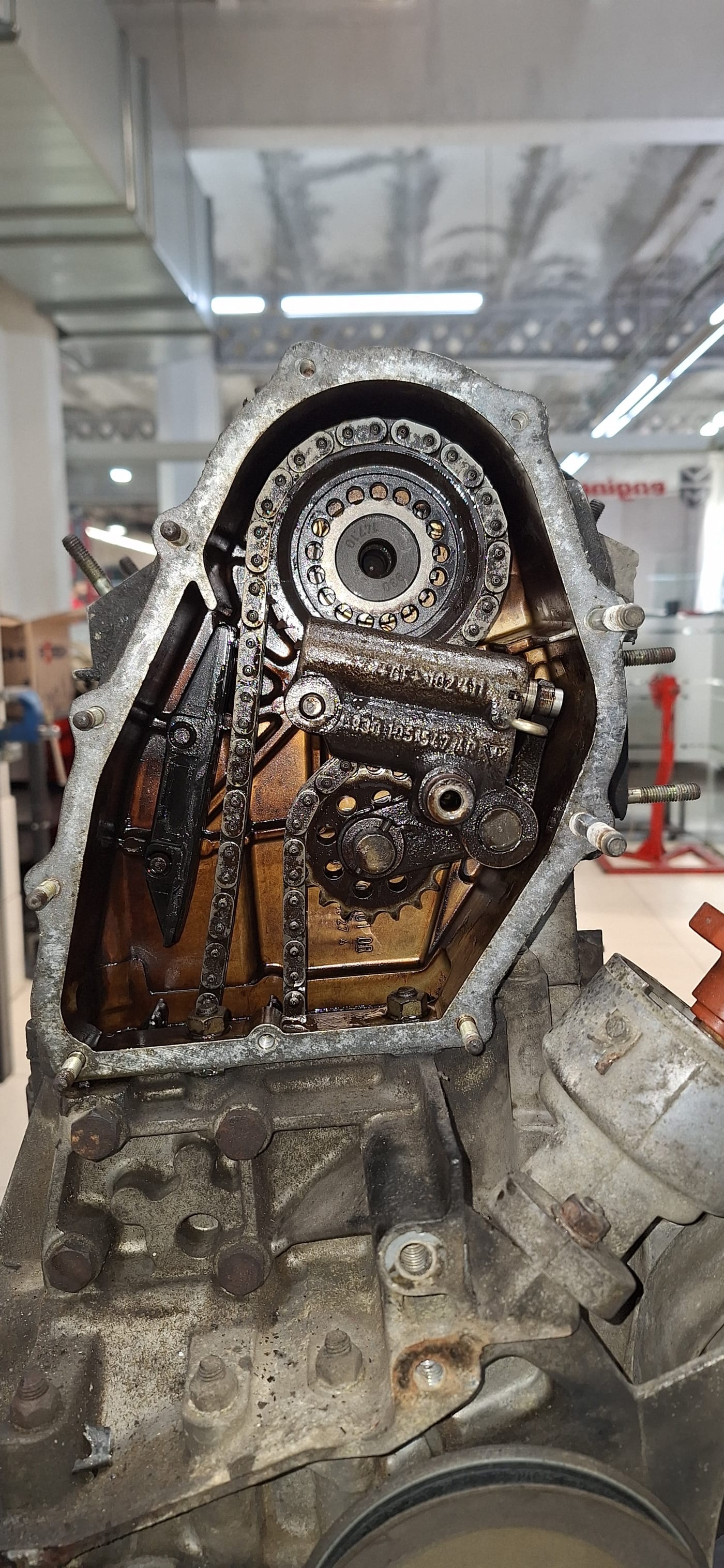

Caja de la cadena de distribución del 3.2 serie G abierta, con la cadena y el tensor

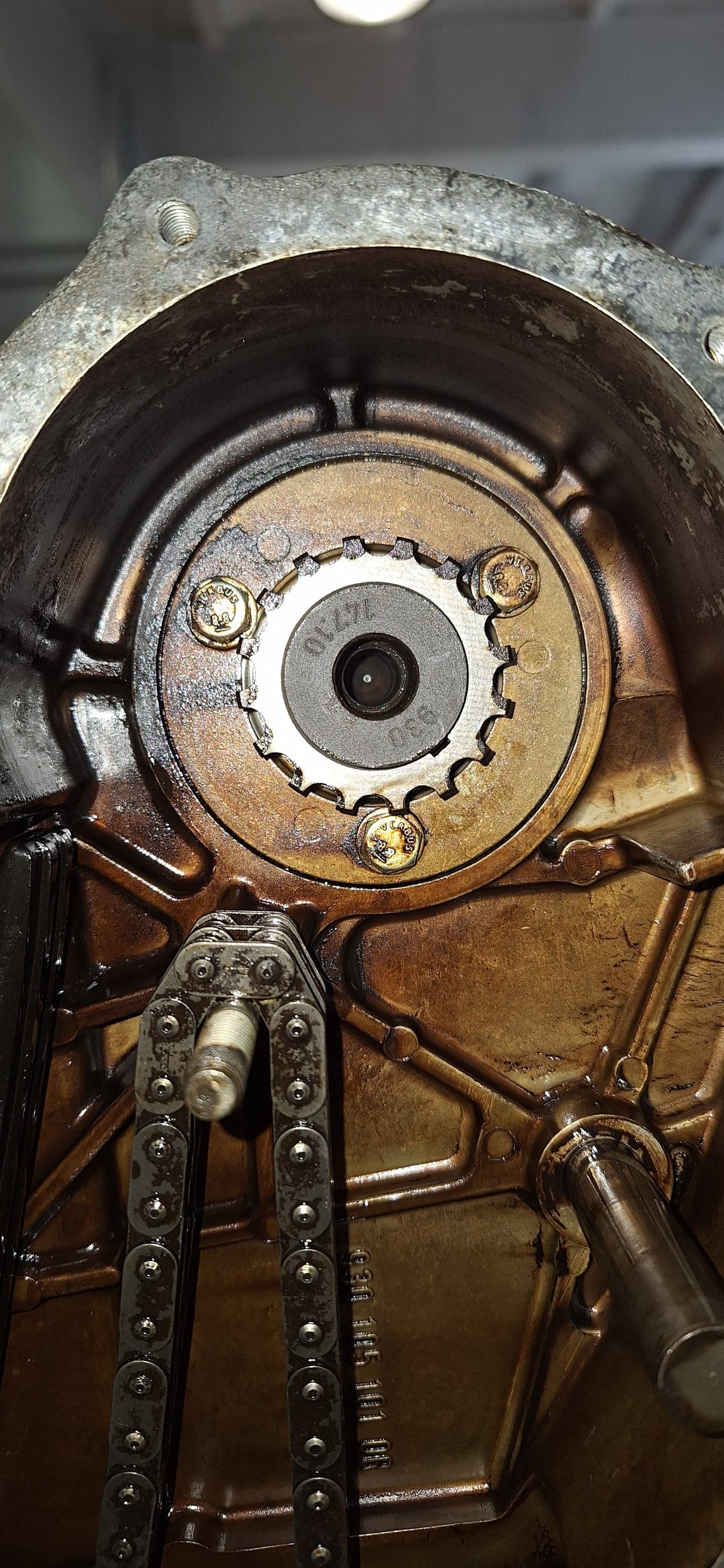

Detalle del piñón y la cadena de distribución del 3.2 serie G

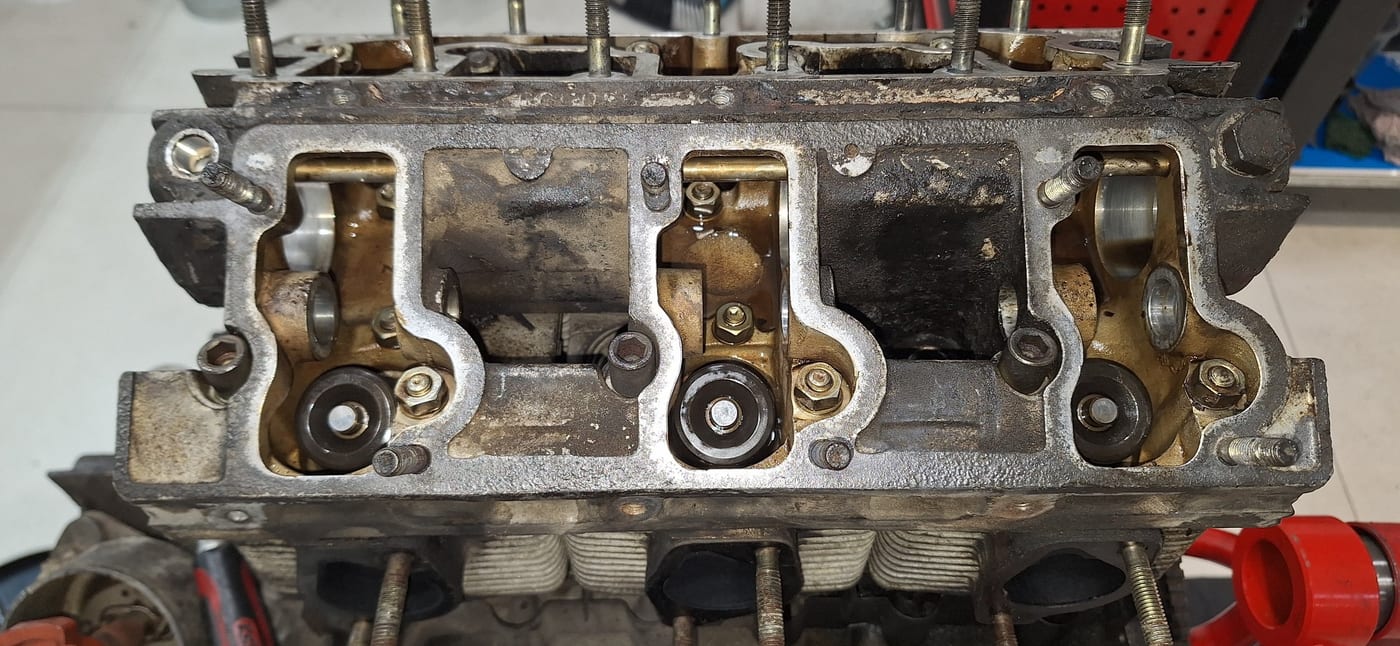

Balancines y eje de balancines del 3.2 serie G, con el desgaste a la vista

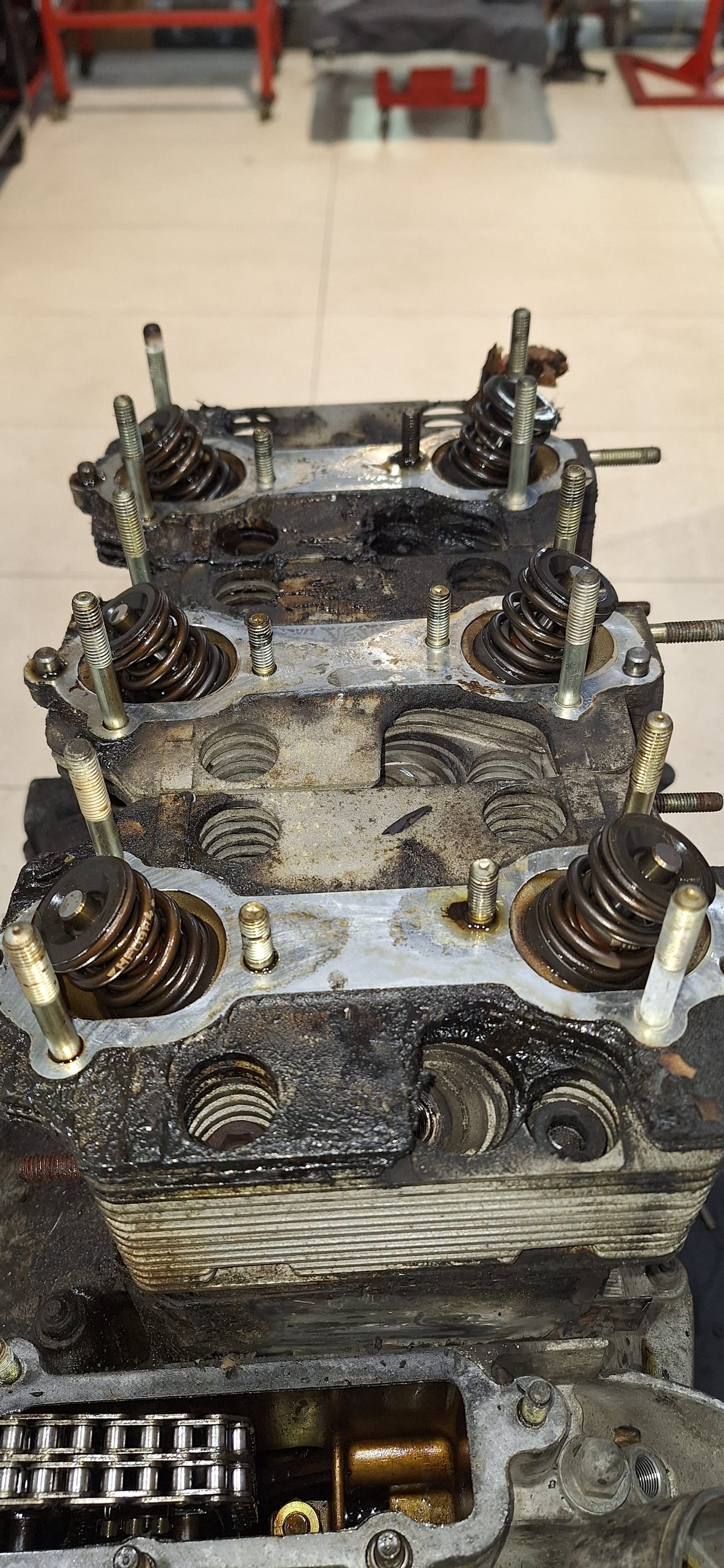

Culata del 3.2 serie G con los muelles de válvula montados, sobre el bloque

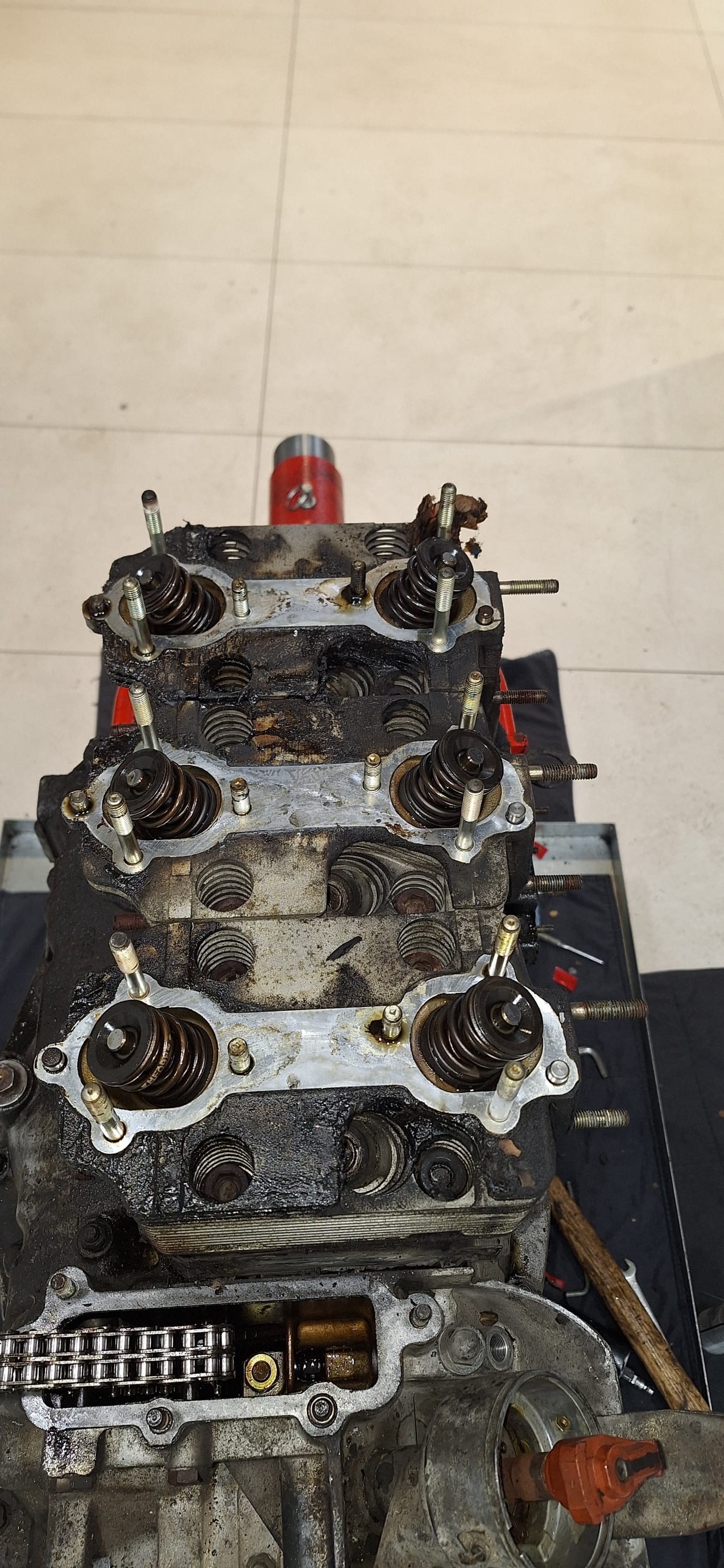

Otra vista de la culata del 3.2 serie G con los muelles y la cadena por debajo

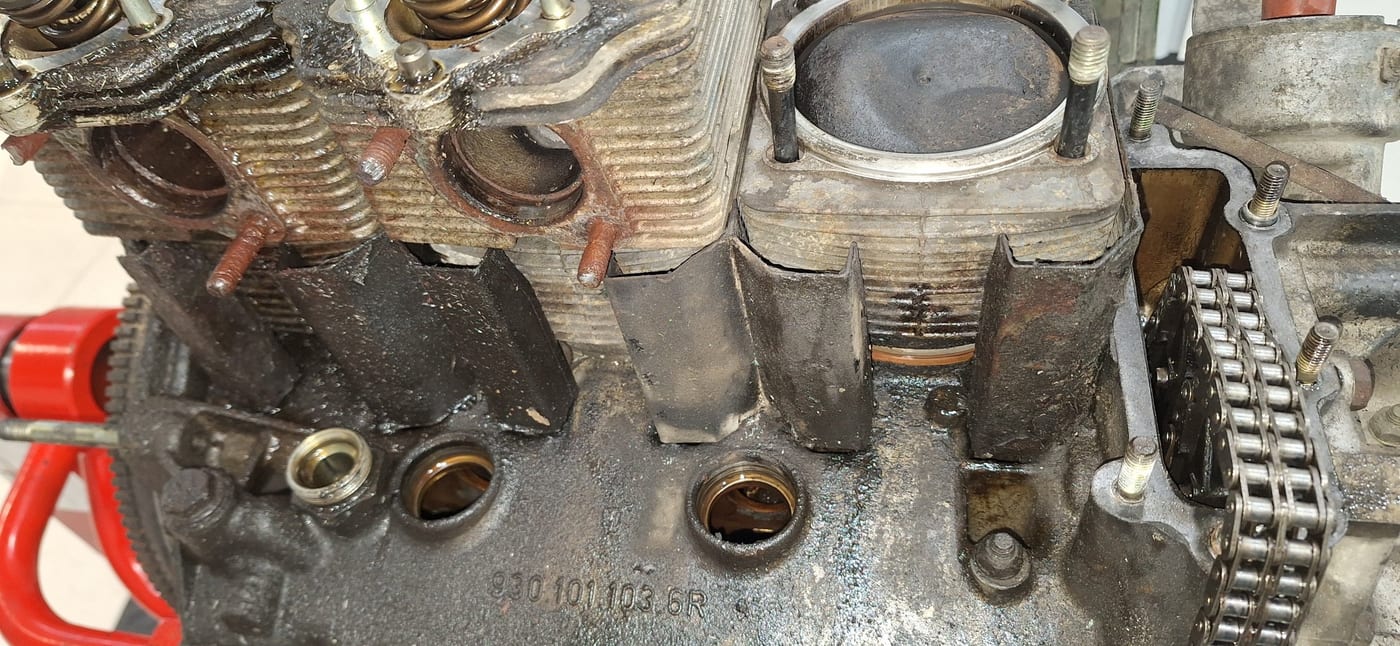

Un pistón del 3.2 serie G aún en su cilindro, junto a las culatas retiradas

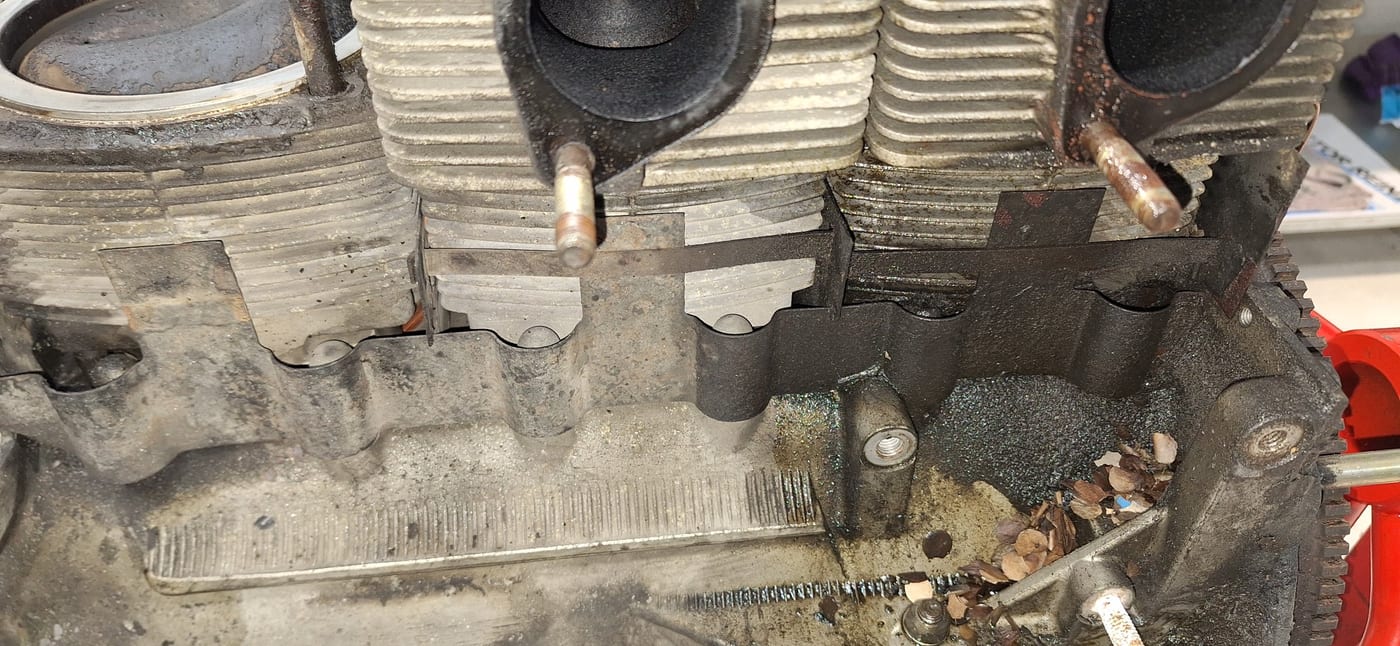

Los cilindros del 3.2 serie G en el bloque, con las aletas de refrigeración

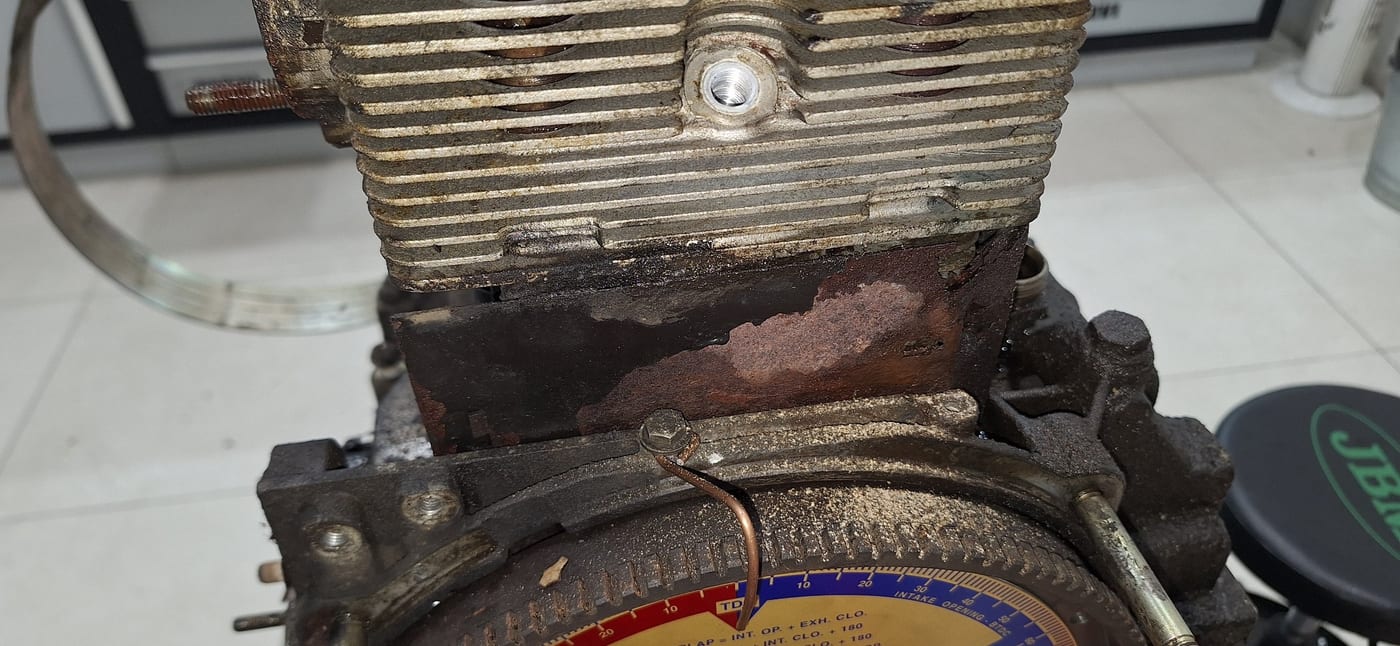

Detalle de un cilindro del 3.2 serie G sobre el cárter, antes de retirarlo

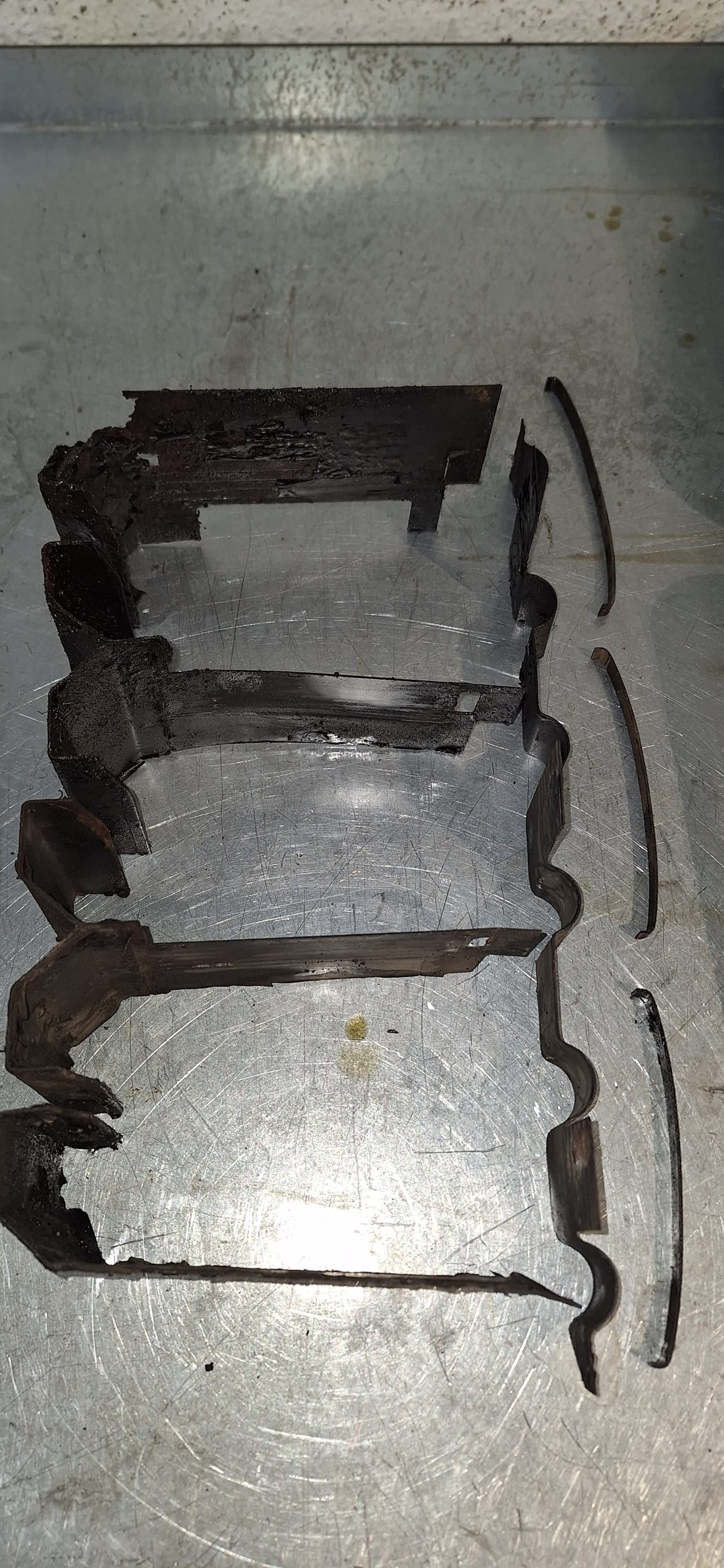

Patines y guías de la cadena de distribución del 3.2 serie G, desgastados

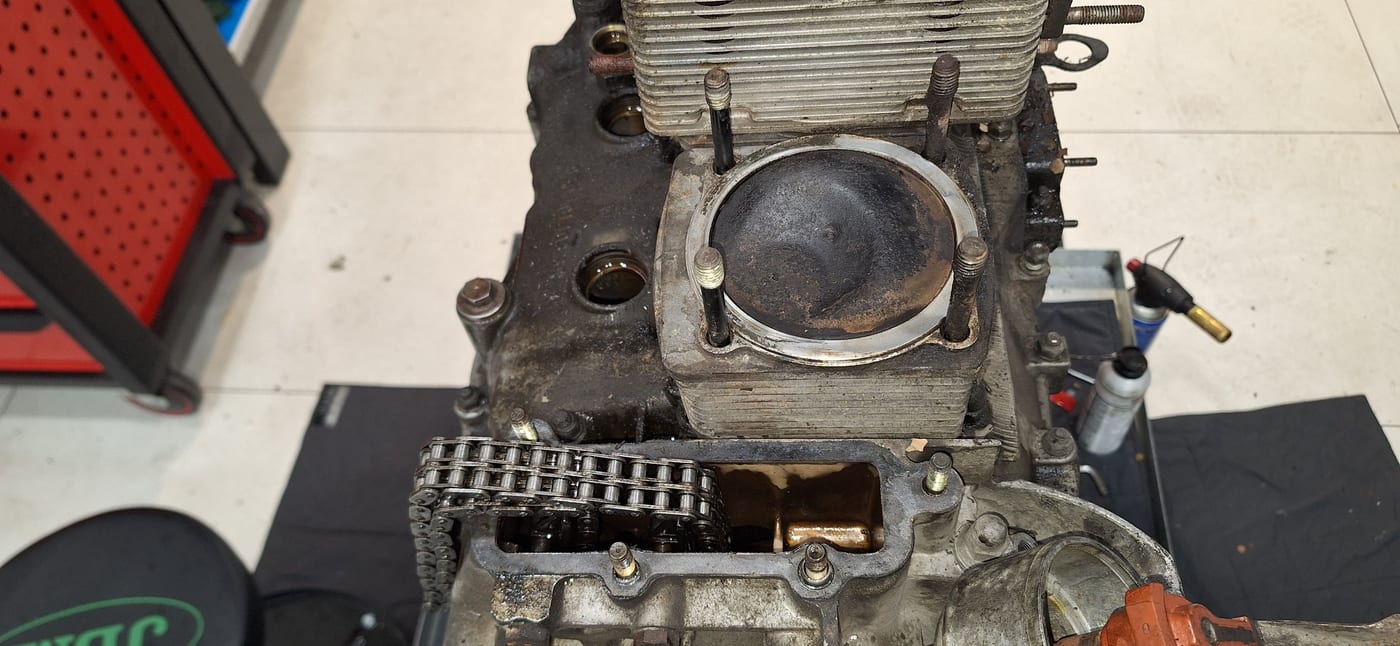

El bloque del 3.2 serie G con un cilindro y la cadena a la vista

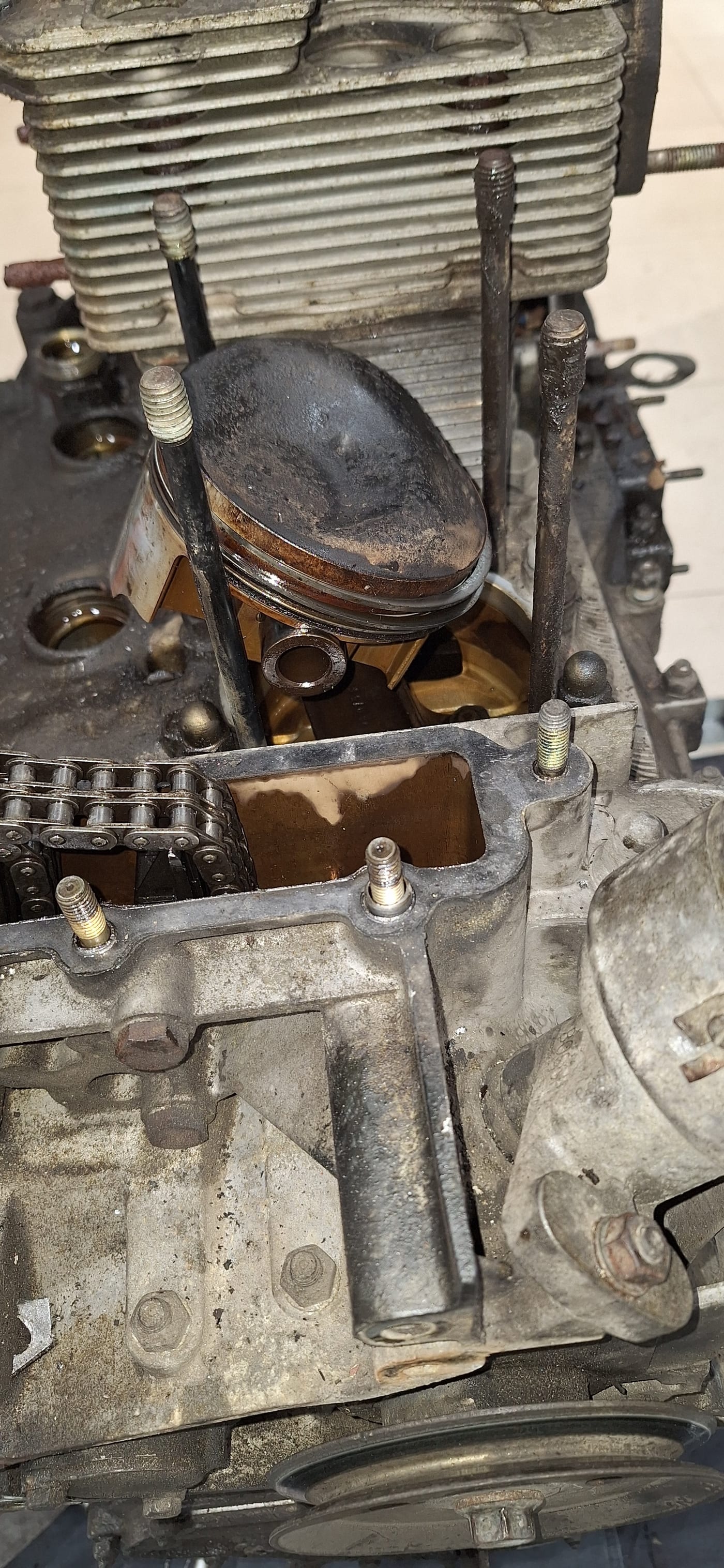

Un pistón del 3.2 serie G saliendo de su cilindro durante el despiece

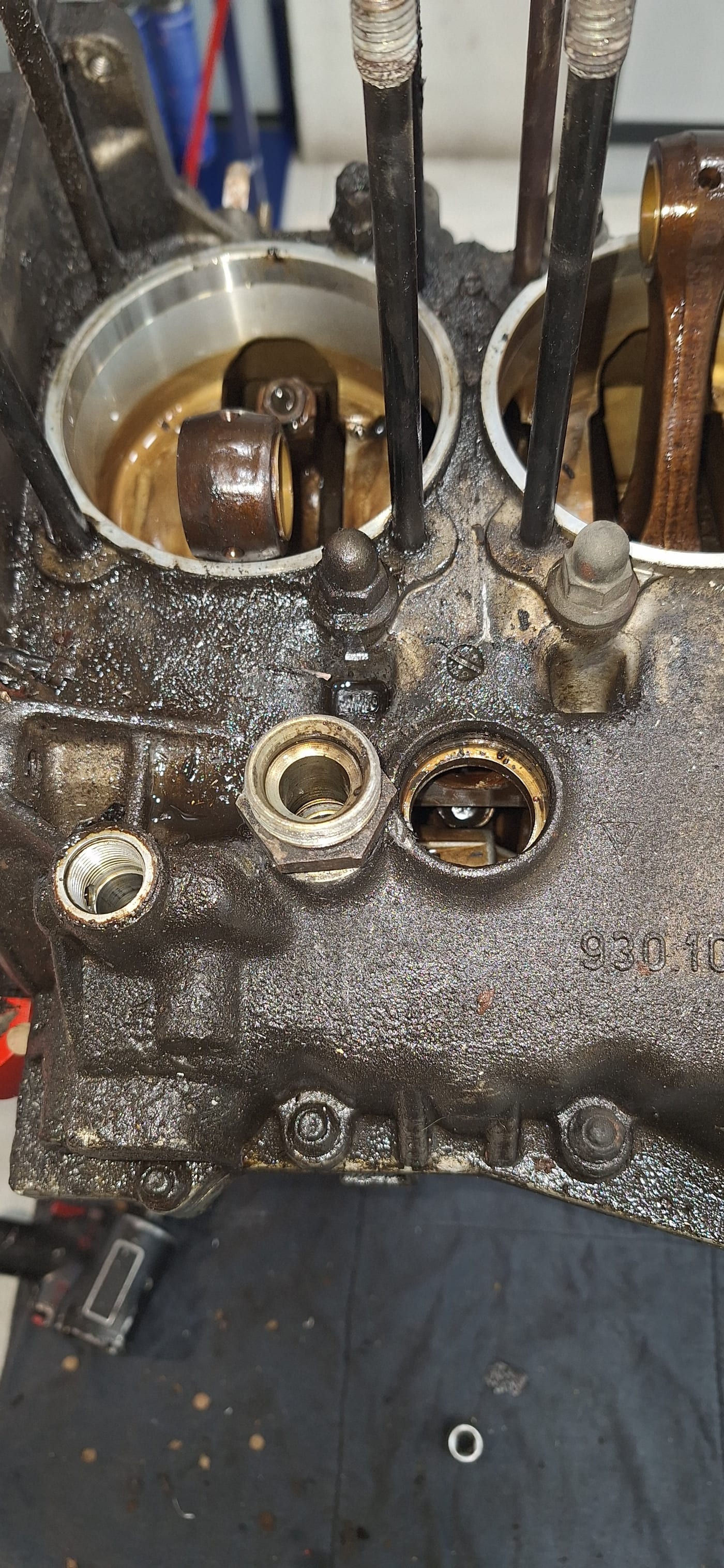

El cárter del 3.2 serie G con los asientos de cilindro al descubierto

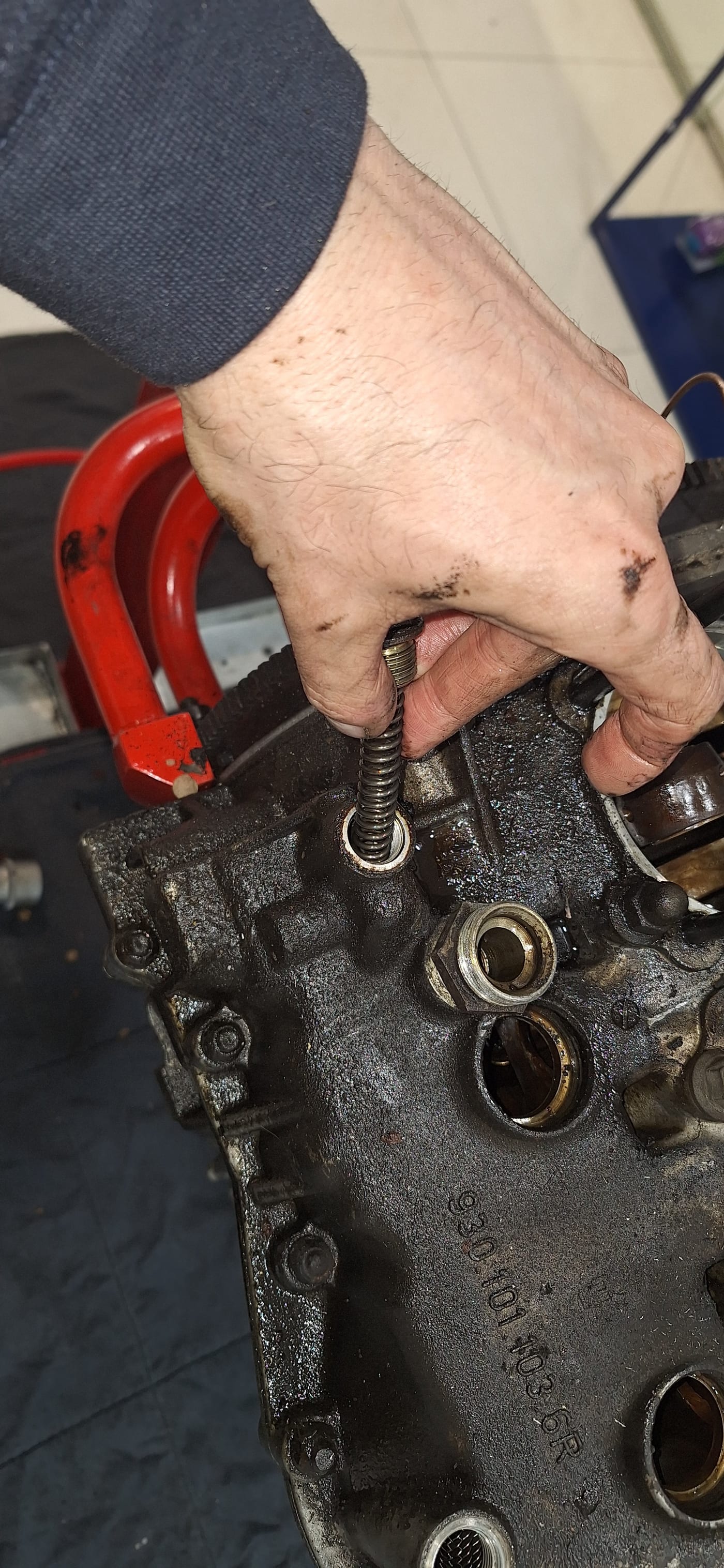

Retirada de un espárrago de culata del cárter del 3.2 serie G

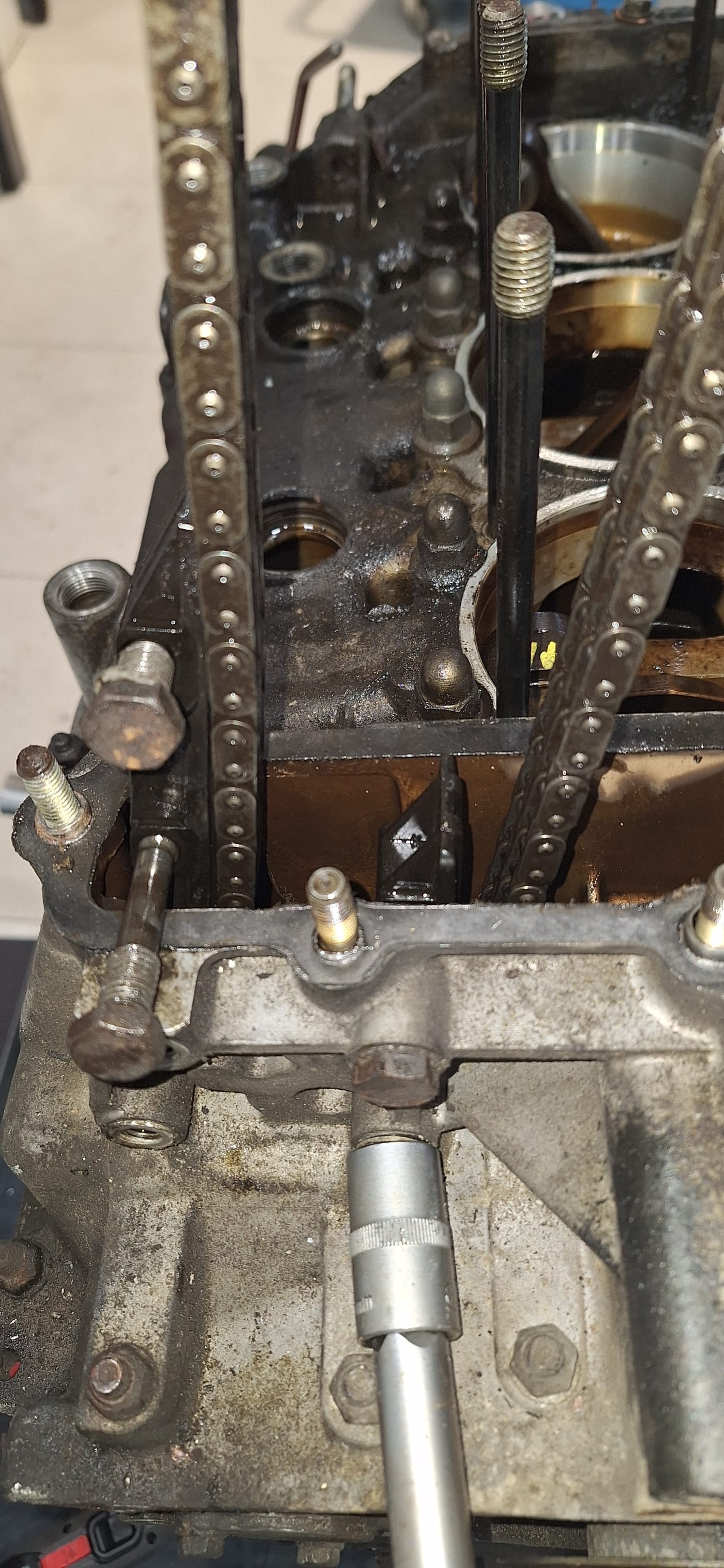

La cadena de distribución del 3.2 serie G sobre el cárter, ya sin cilindros

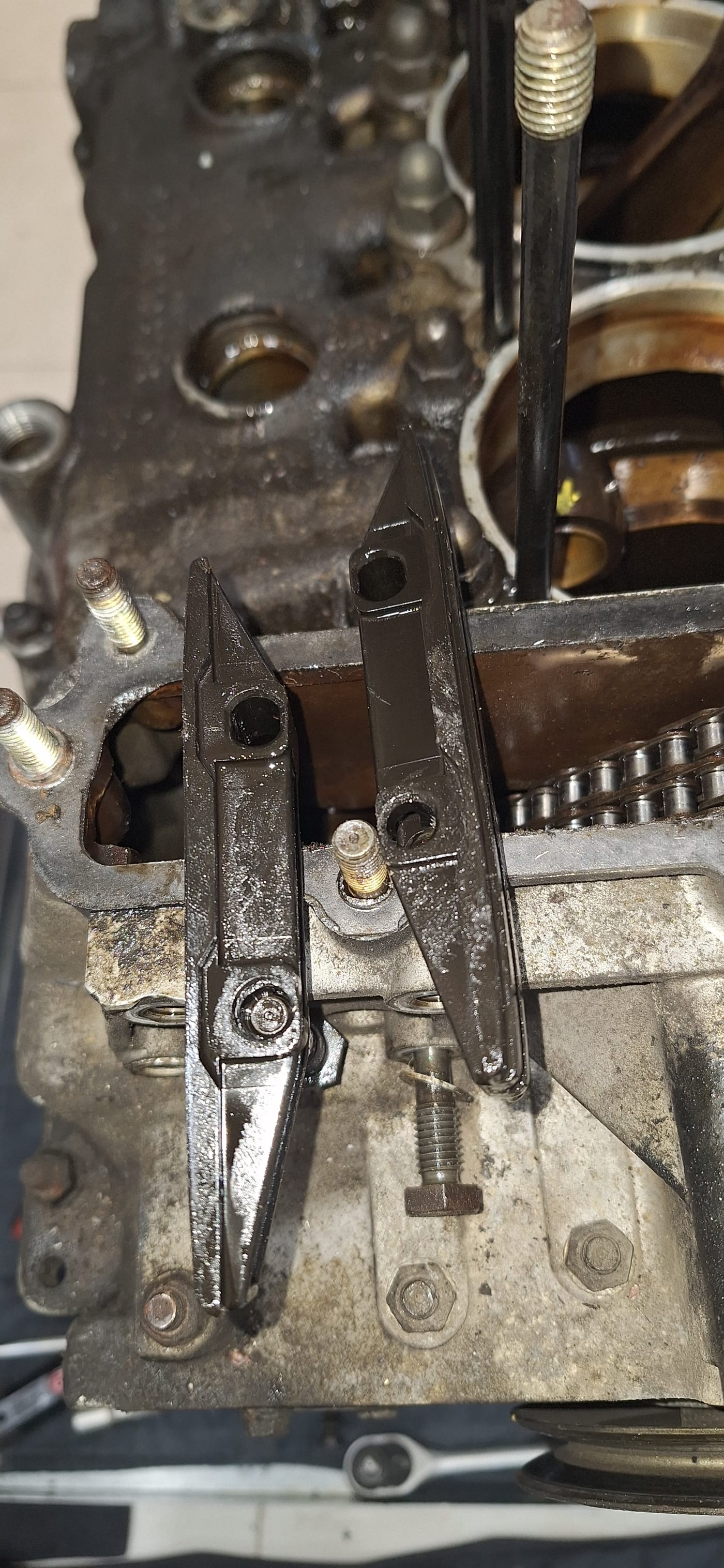

Los balancines del 3.2 serie G montados sobre su eje, en el cárter

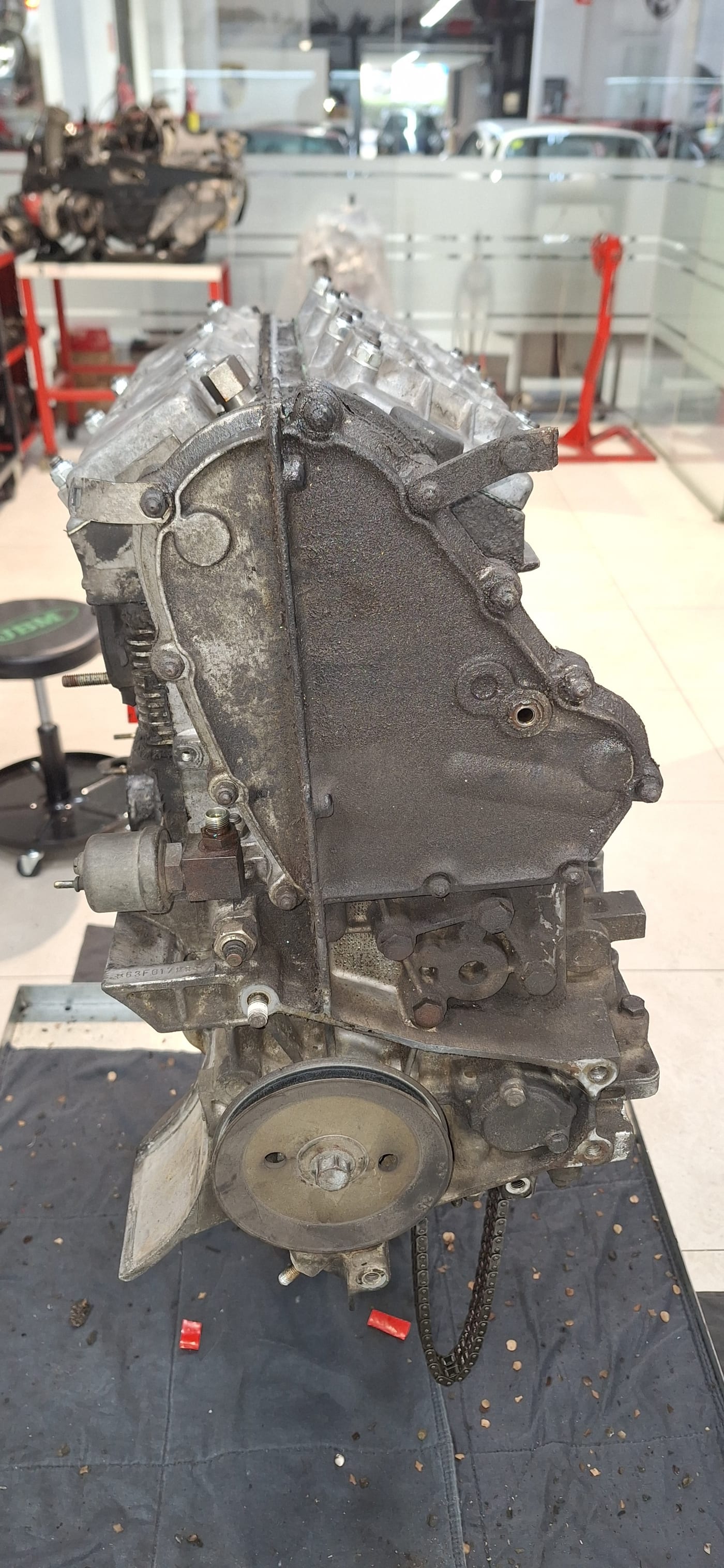

El cárter del 3.2 serie G cerrado sobre el soporte, tras el despiece completo

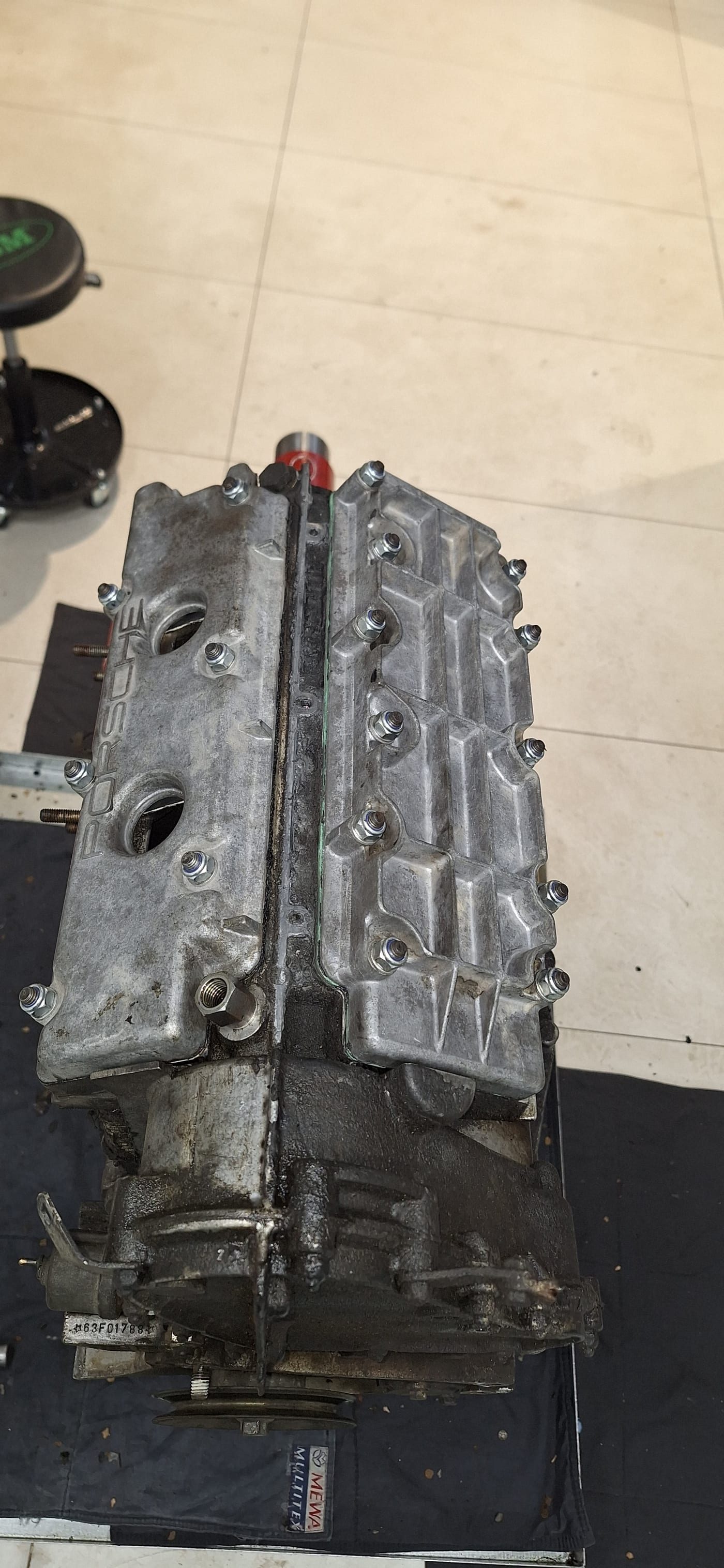

El cárter del 3.2 serie G visto de lado, con la carcasa del ventilador

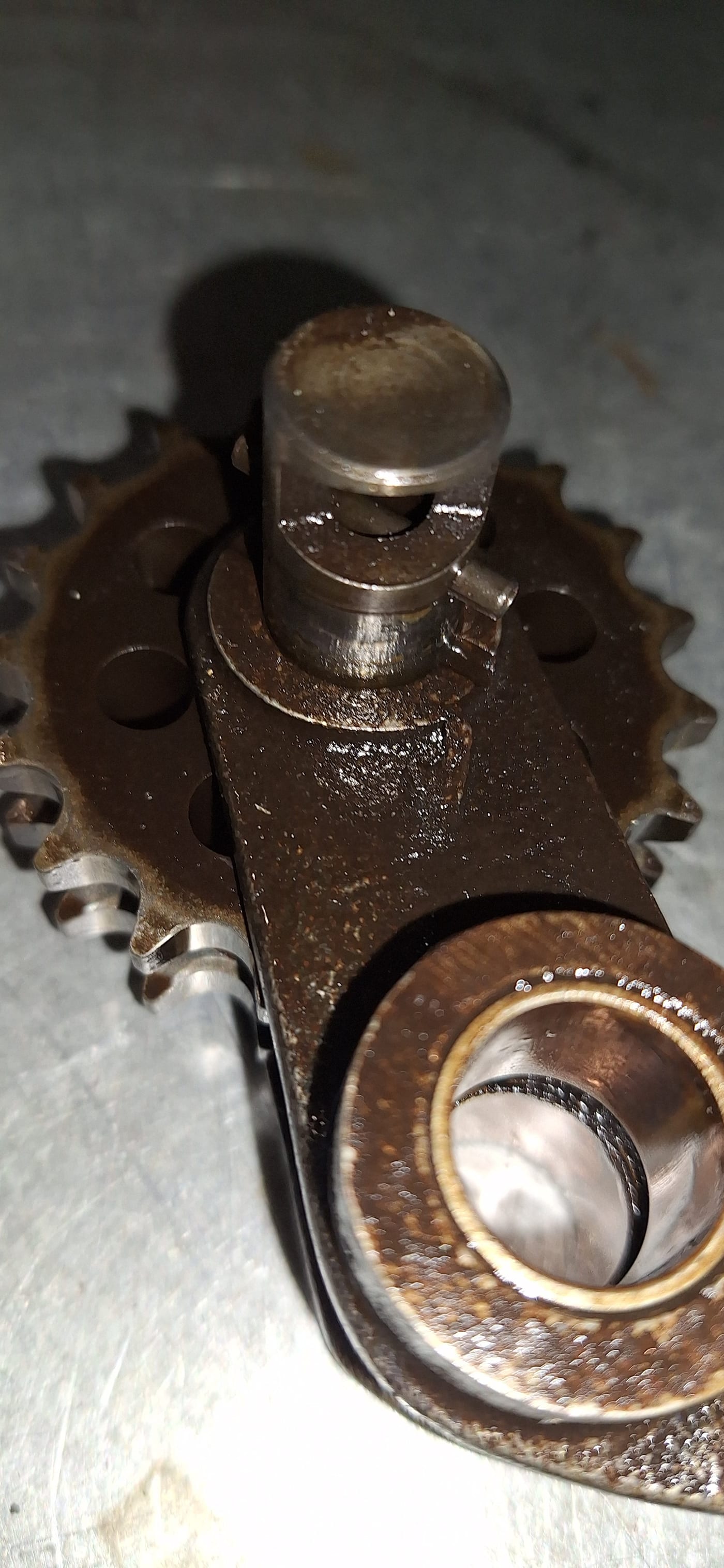

Piñón, tensor y cadena de distribución del 3.2 serie G, desmontados

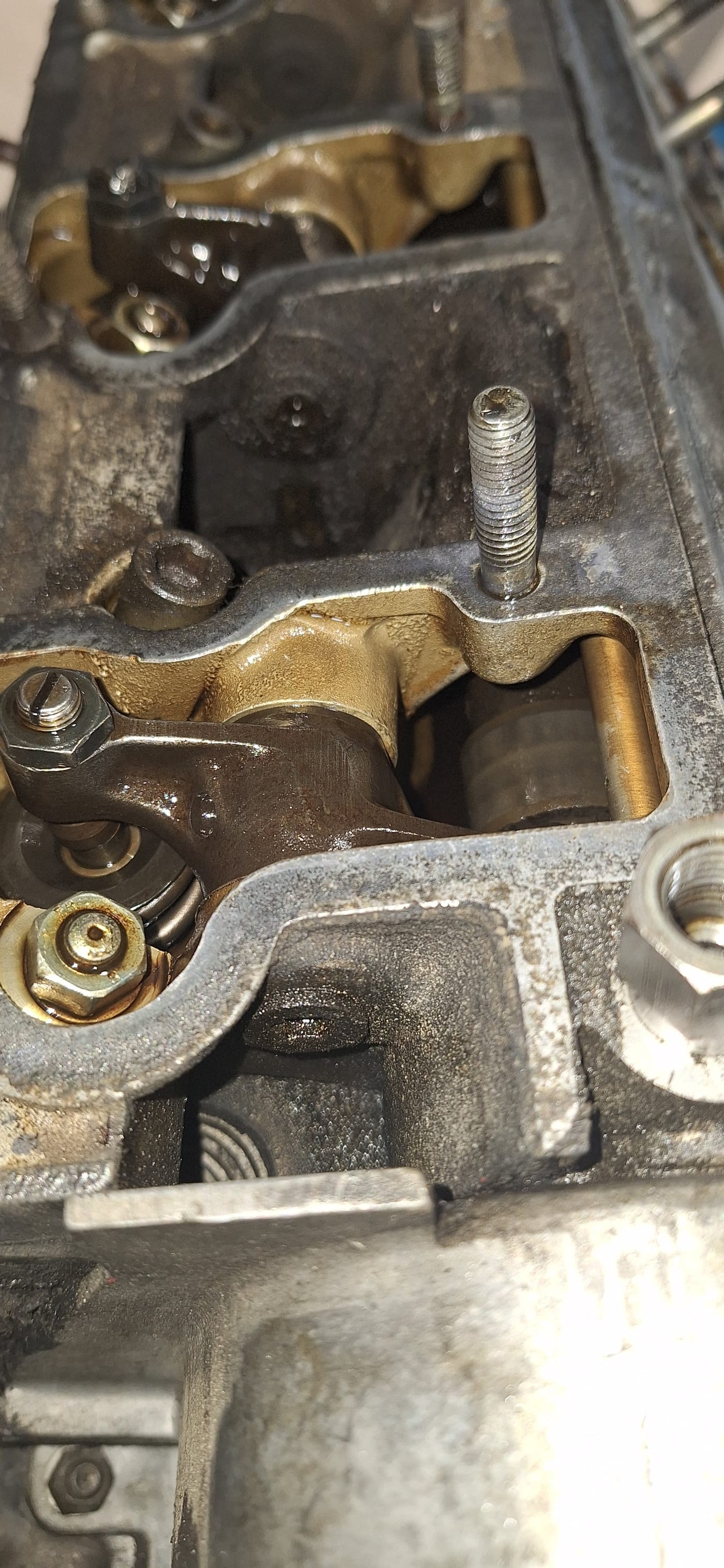

Detalle de un balancín del 3.2 serie G con el aceite y el desgaste a la vista

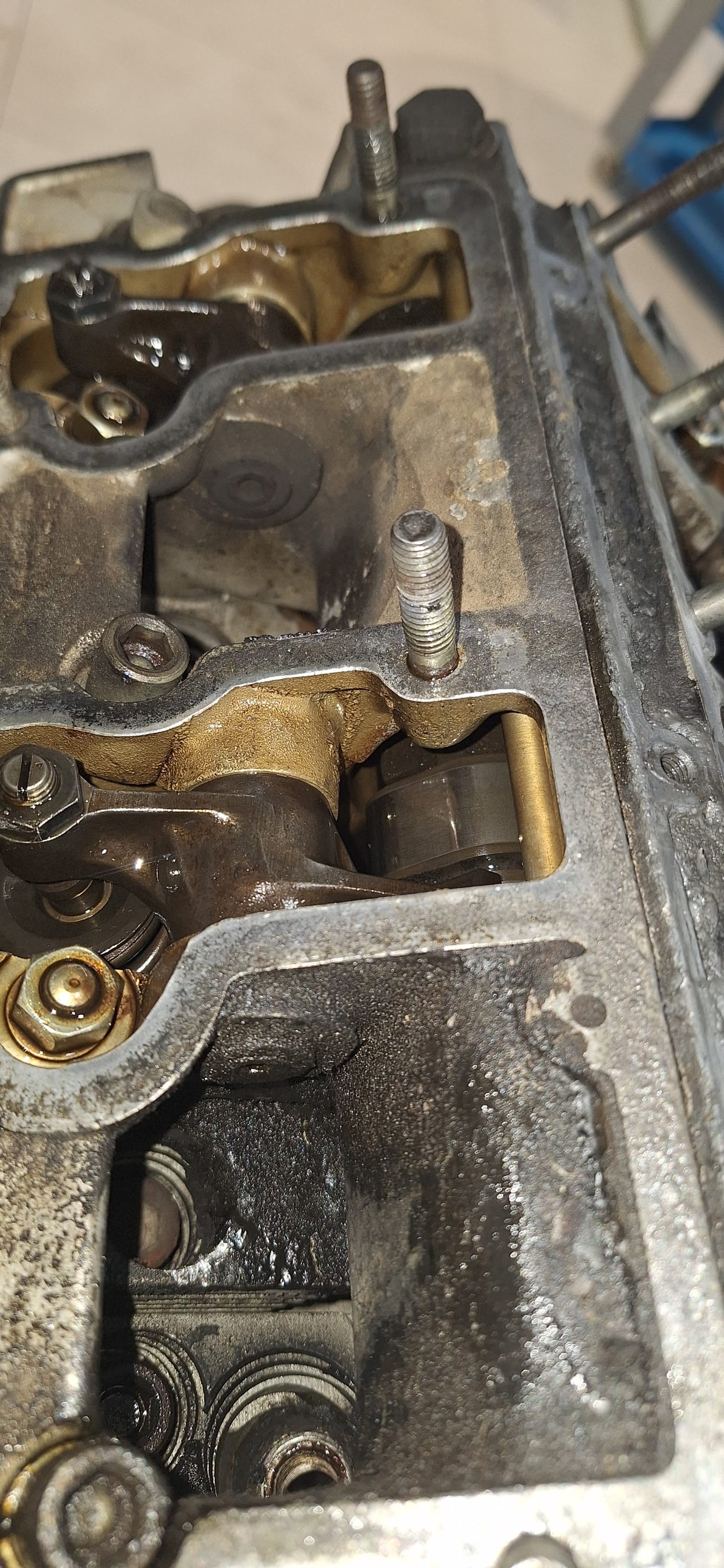

Balancines y guías de válvula del 3.2 serie G antes de la limpieza

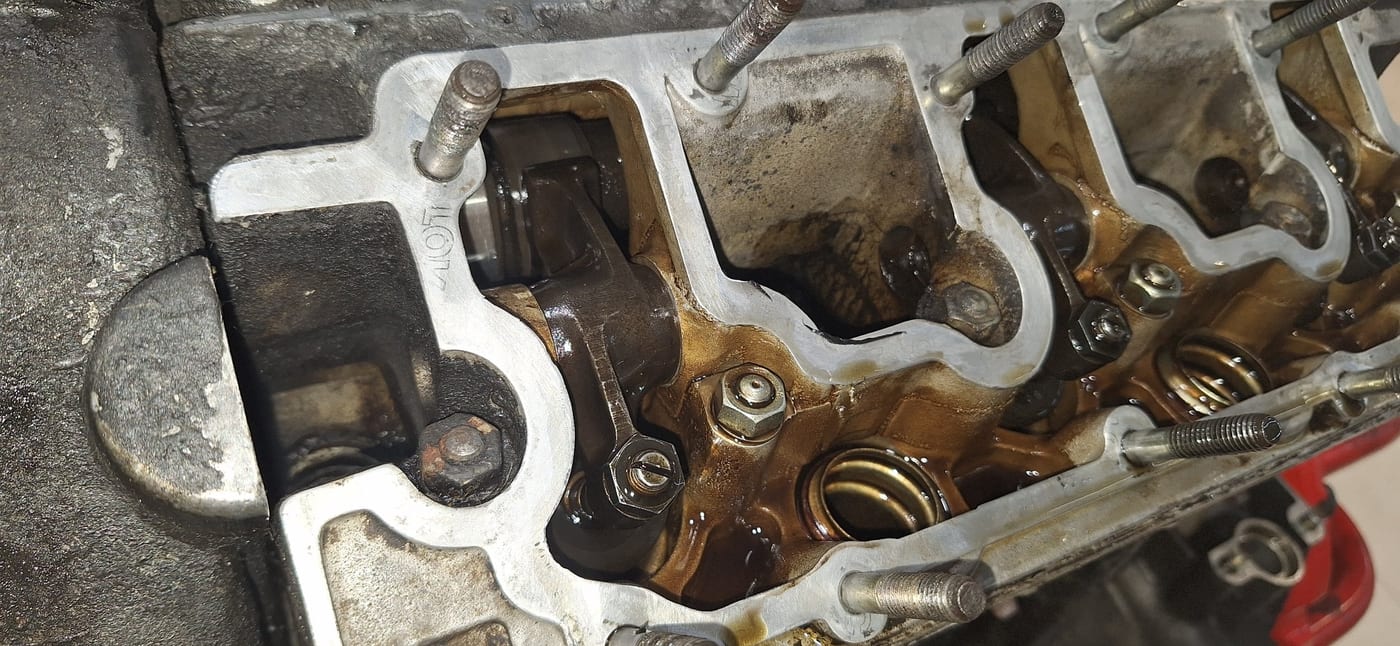

Los balancines del 3.2 serie G en fila sobre el cárter

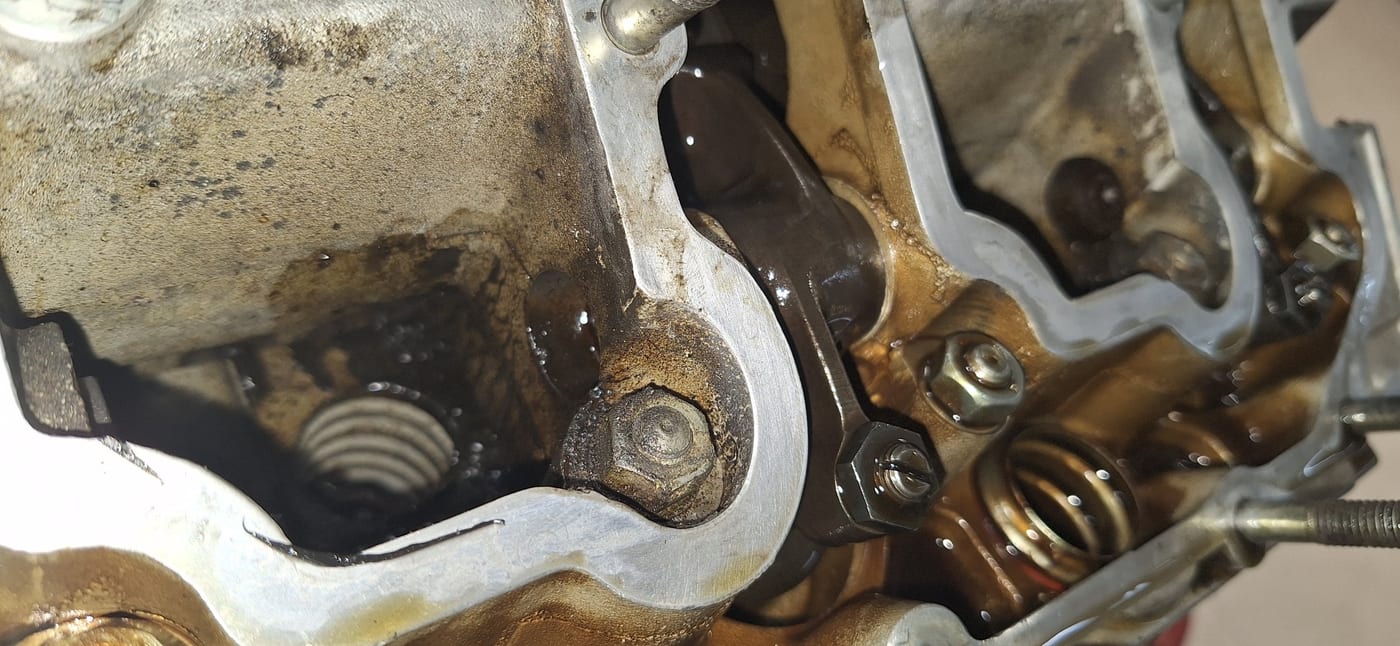

Detalle del tren de balancines y los muelles del 3.2 serie G

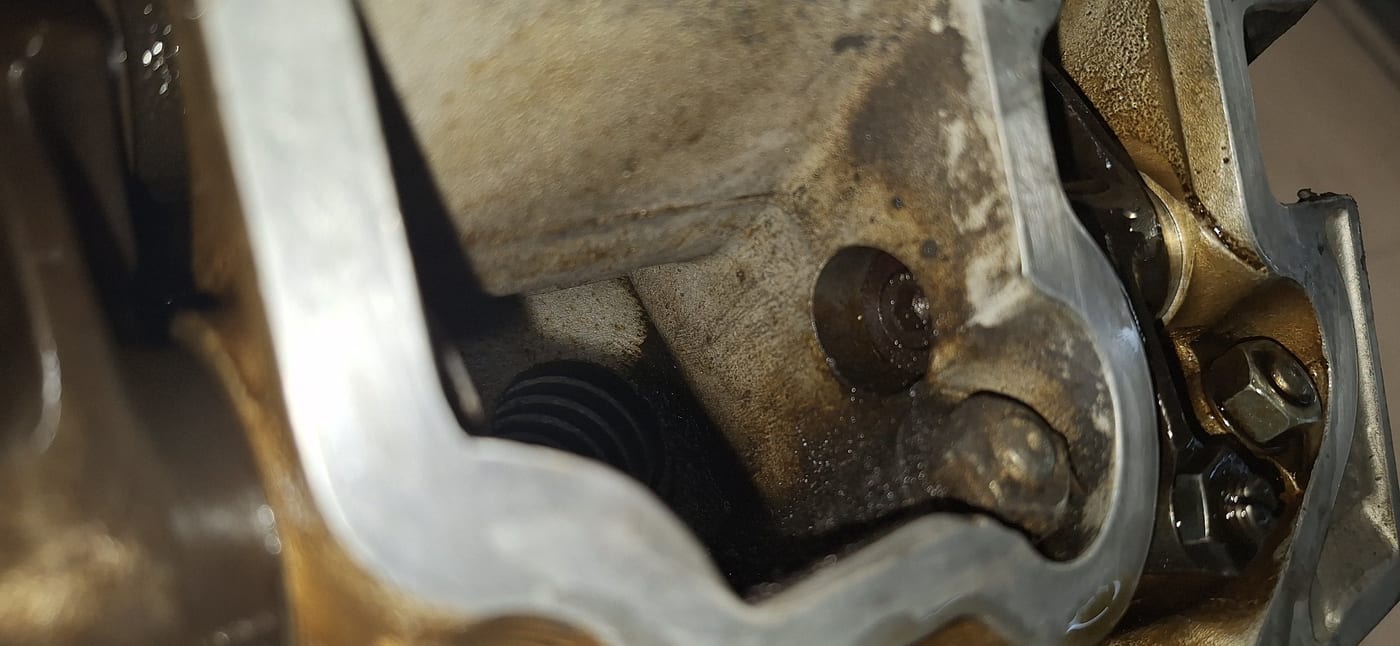

Detalle del balancín y el muelle de válvula del 3.2 serie G, con el aceite viejo

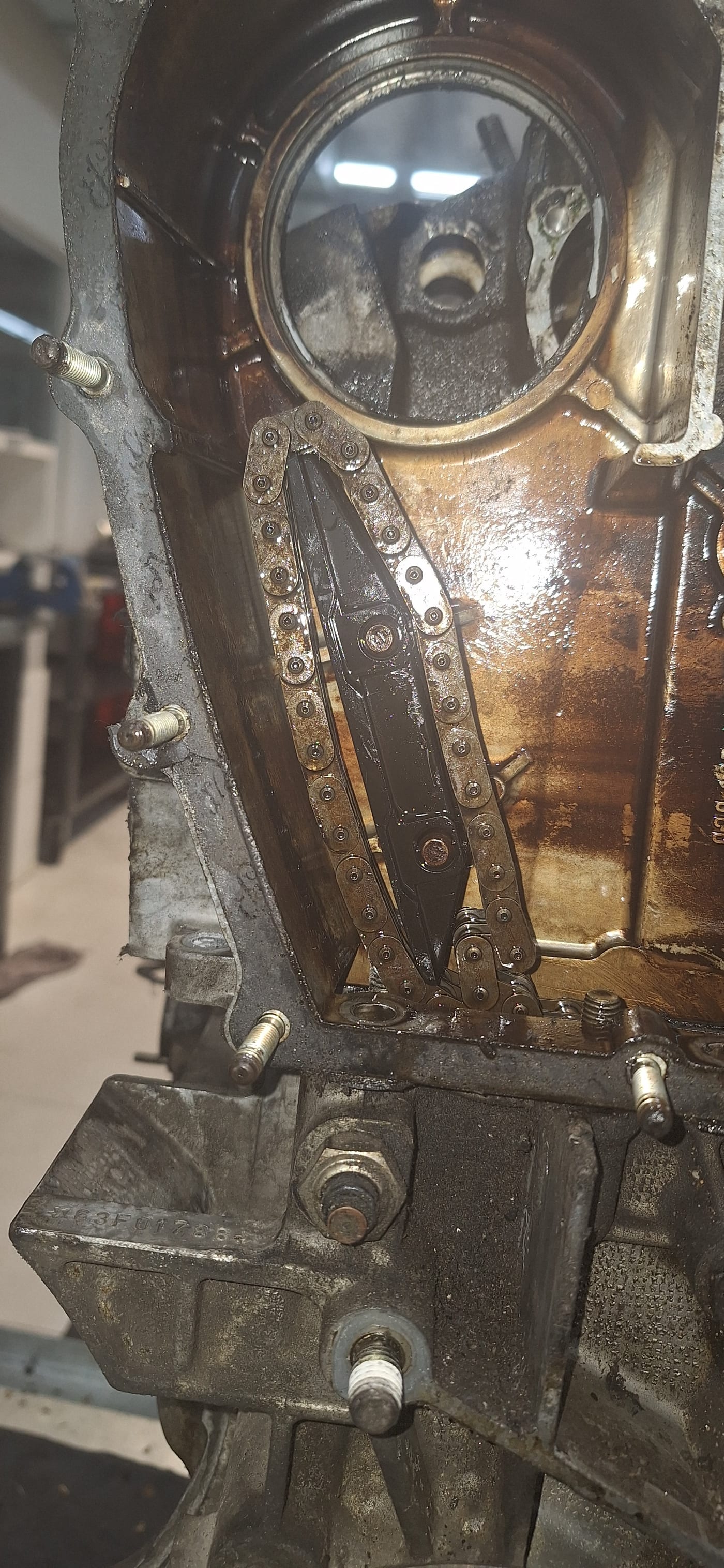

El cárter del 3.2 serie G abierto con la cadena de distribución a la vista

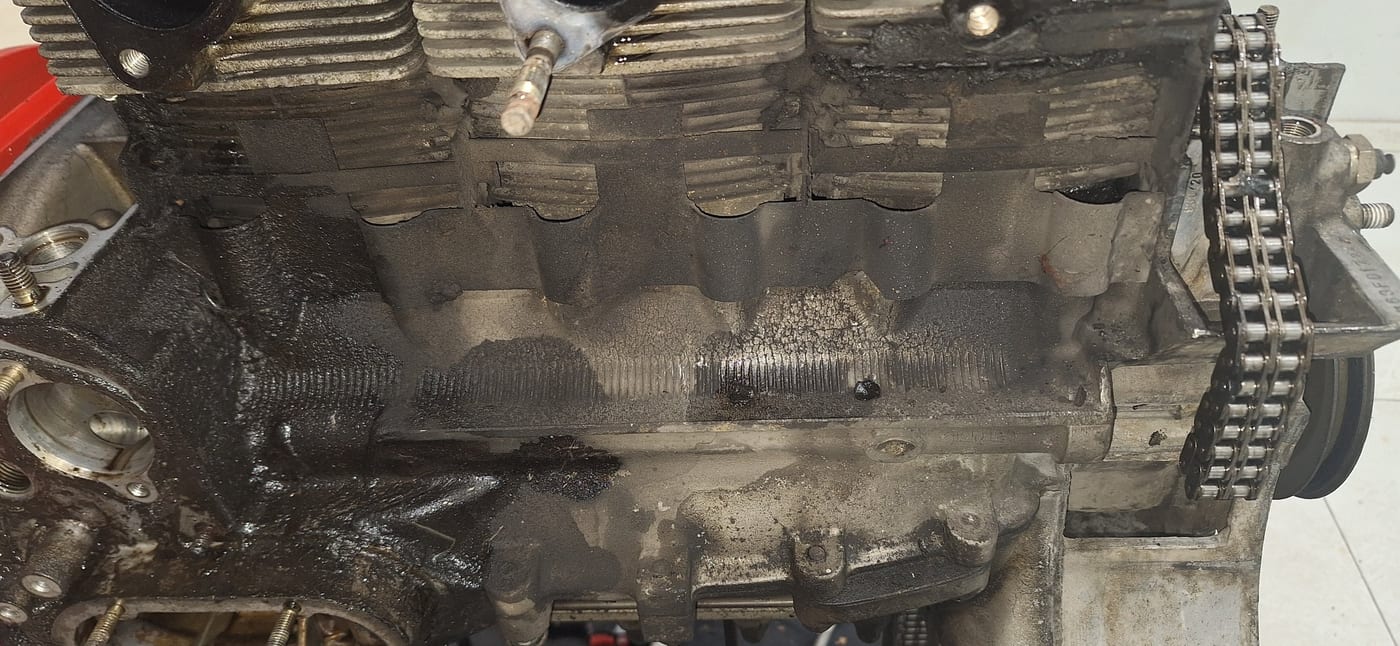

El cárter del 3.2 serie G con los asientos de cilindro sucios de carbonilla

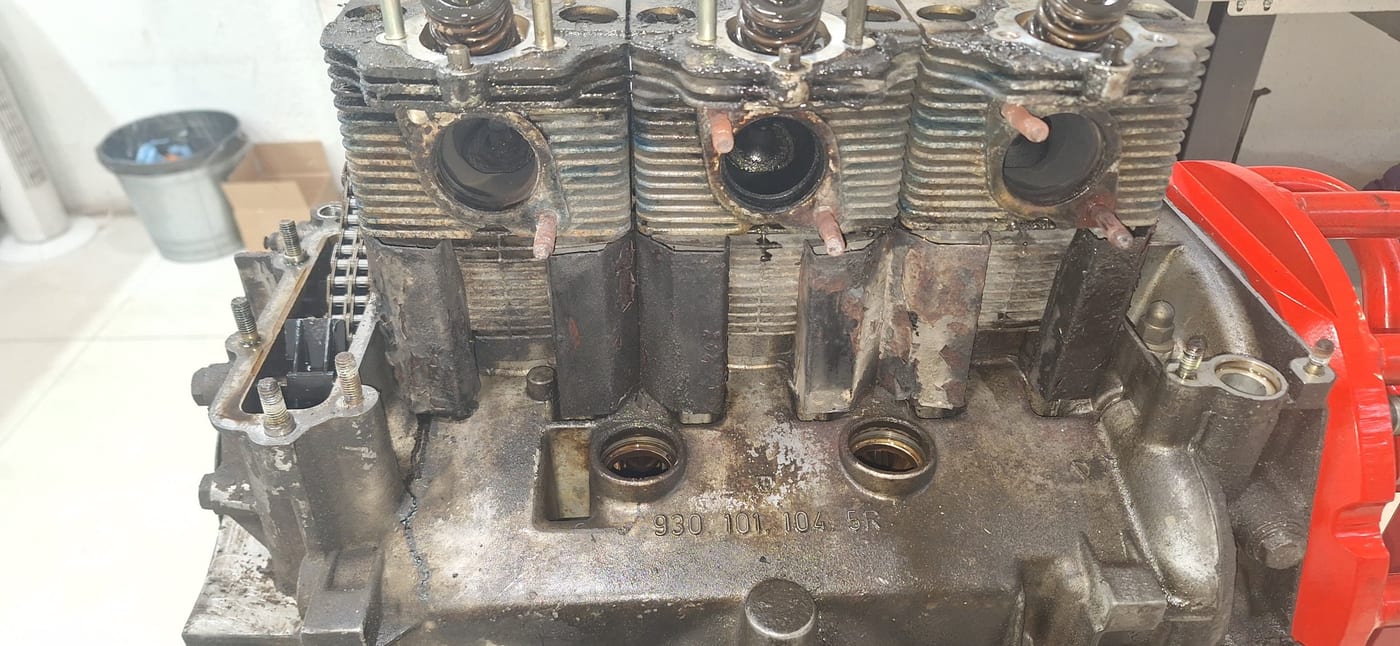

Bancada del 3.2 serie G con las guías y los asientos de cilindro al descubierto

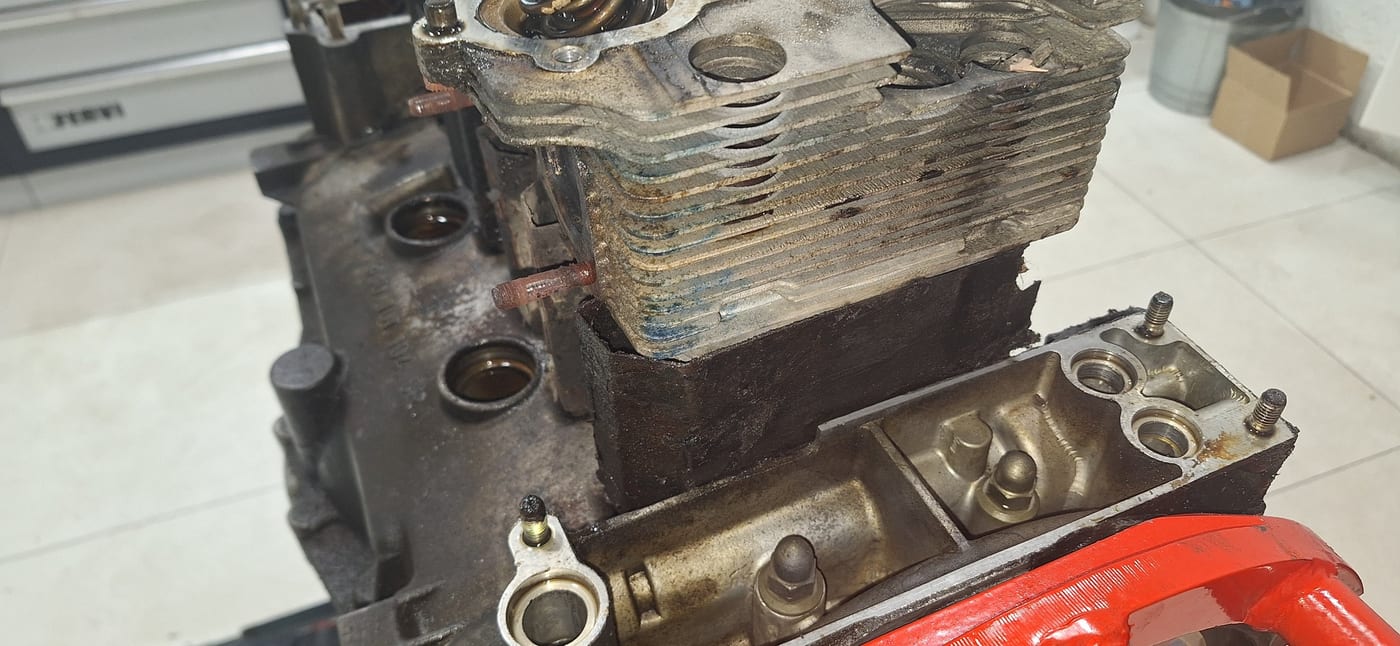

Un cilindro del 3.2 serie G todavía en su sitio sobre el cárter

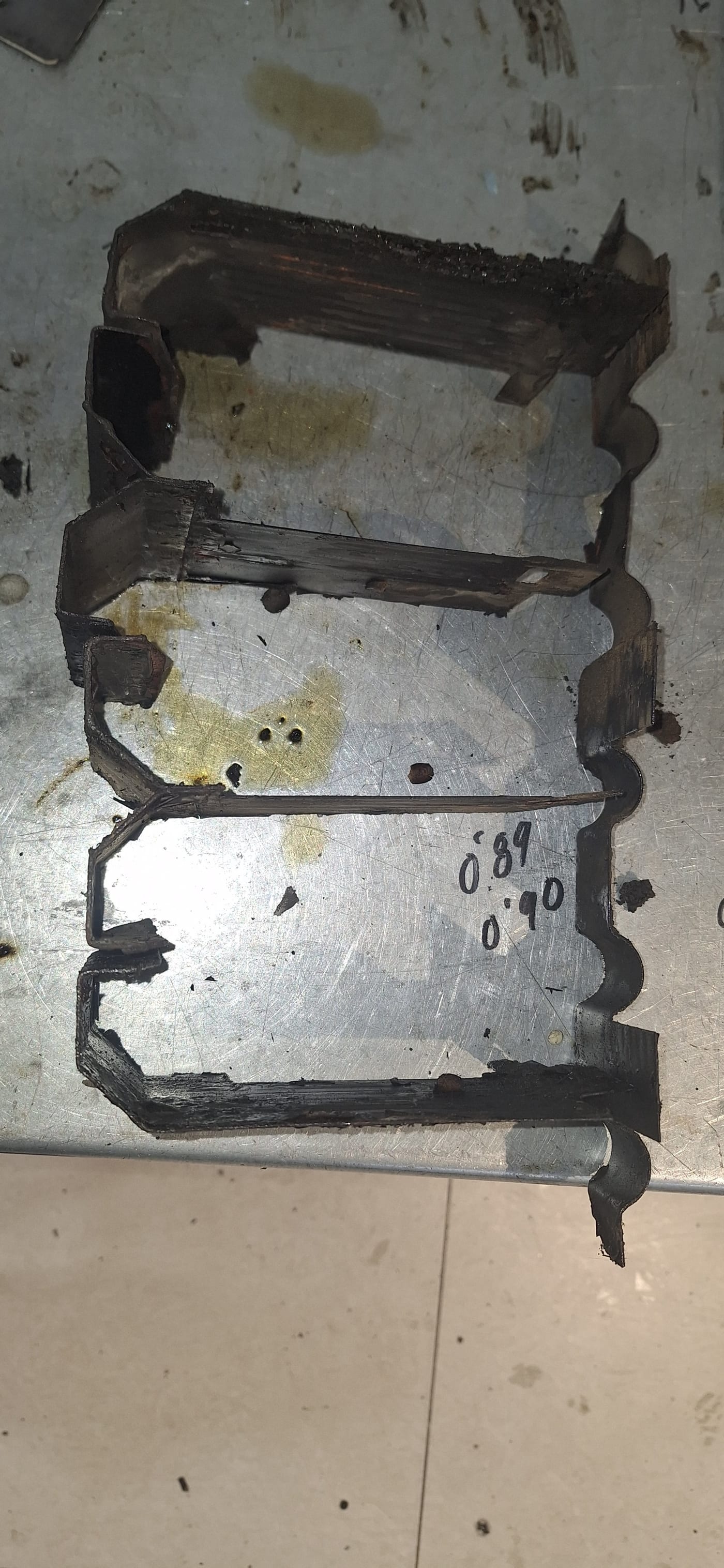

Patines de la cadena del 3.2 serie G desmontados, con las medidas anotadas

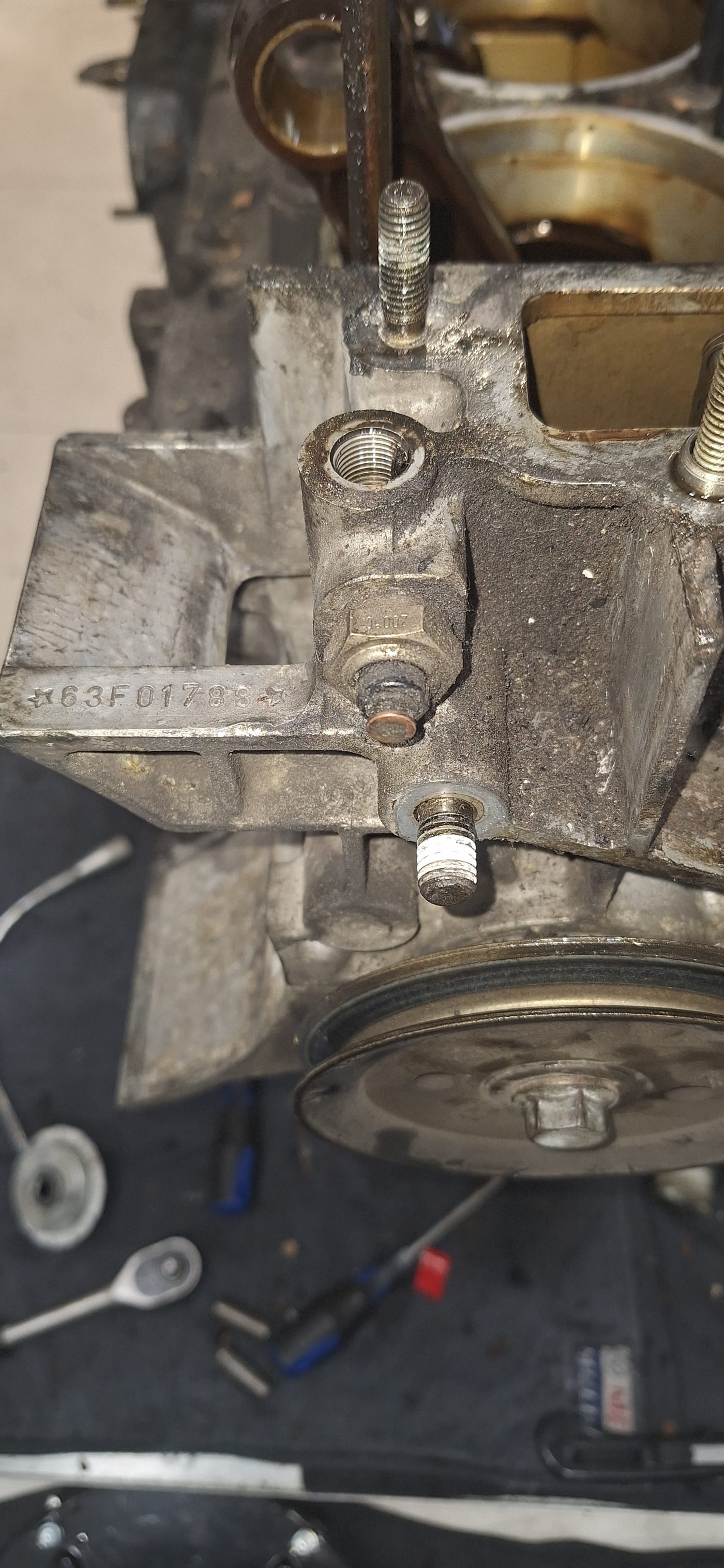

El cárter del 3.2 serie G en el soporte, con el volante motor y los espárragos

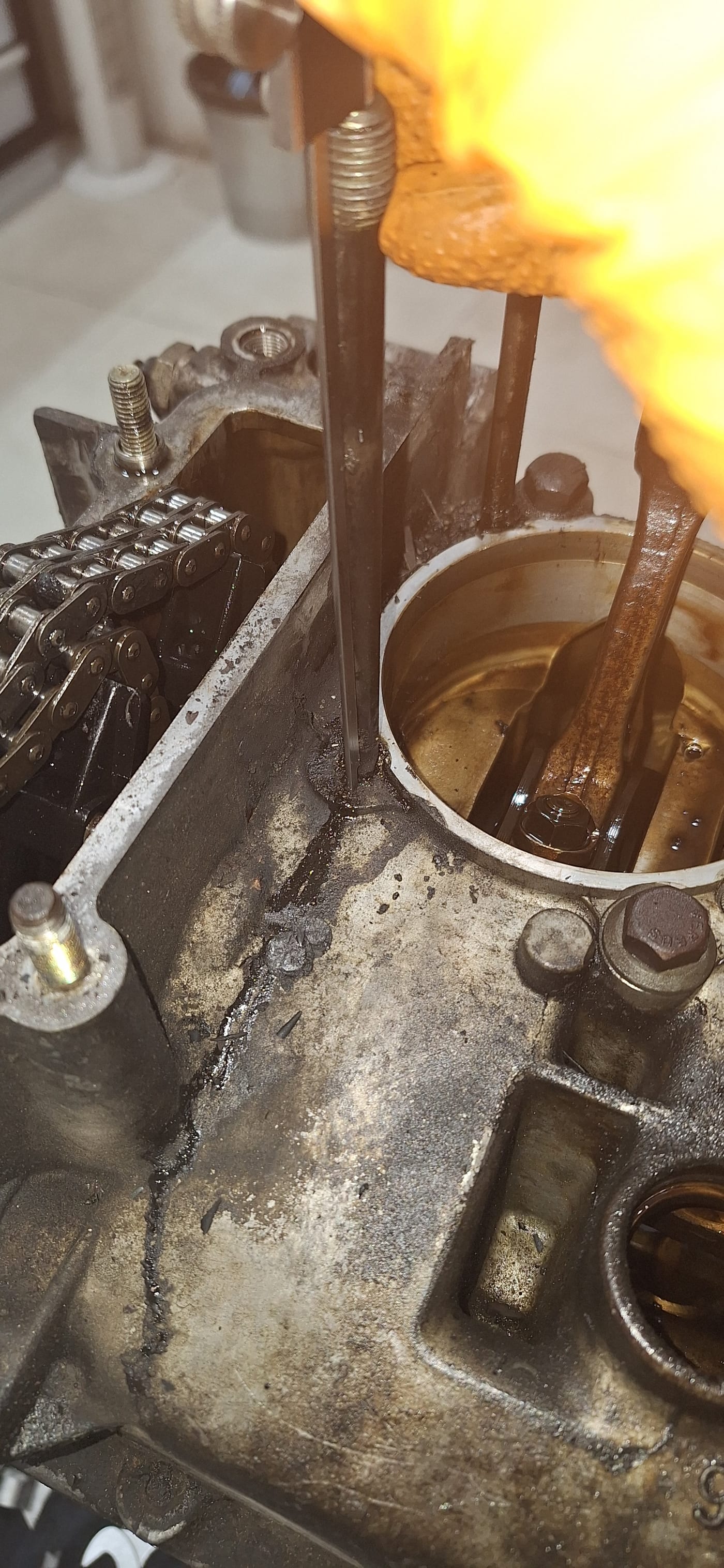

Calentado de un espárrago del cárter del 3.2 serie G con soplete para extraerlo

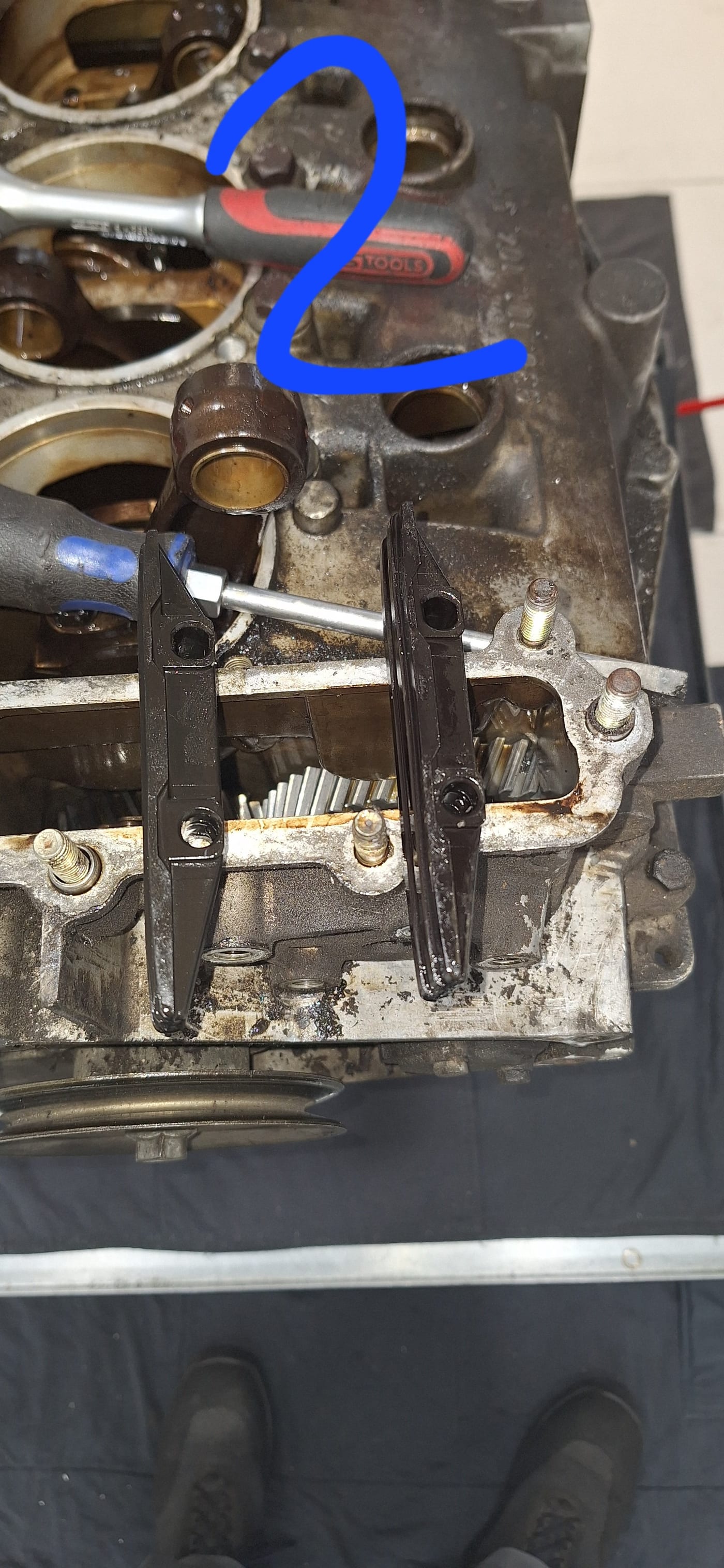

Marcado del cilindro número 2 del 3.2 serie G durante el despiece

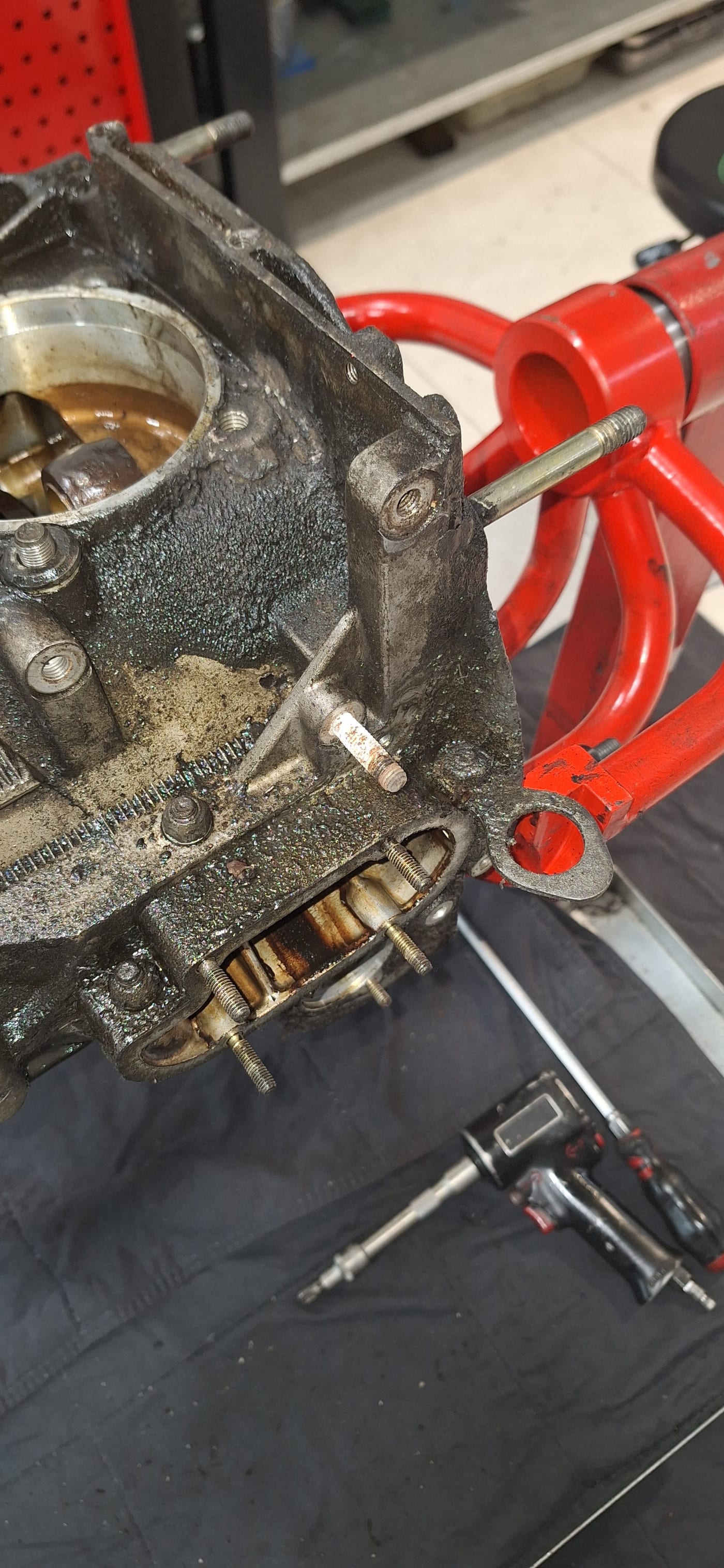

El cárter del 3.2 serie G con la caja de la cadena abierta y el útil de trabajo

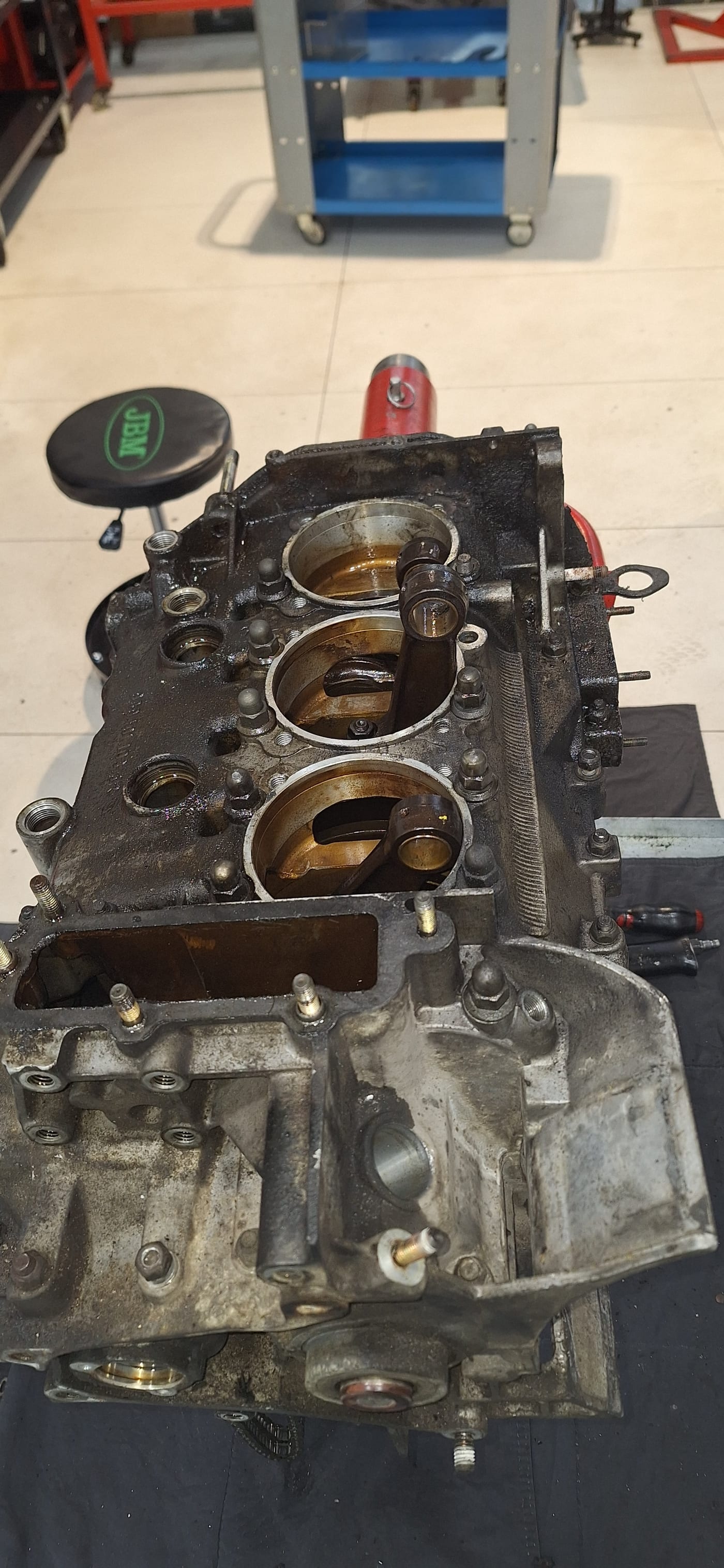

El cárter del 3.2 serie G en el soporte con todos los asientos al descubierto

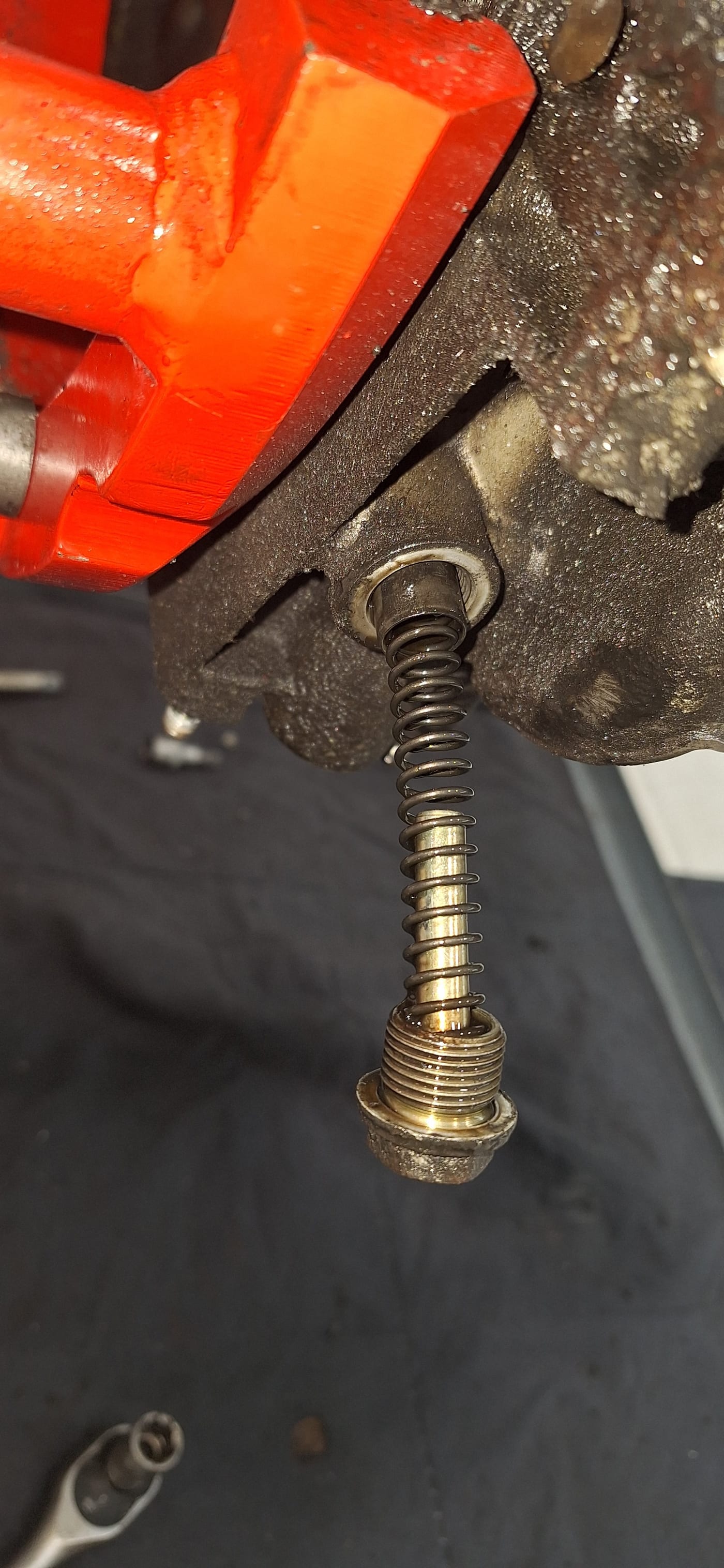

Extracción de un espárrago del cárter del 3.2 serie G con el útil de extracción

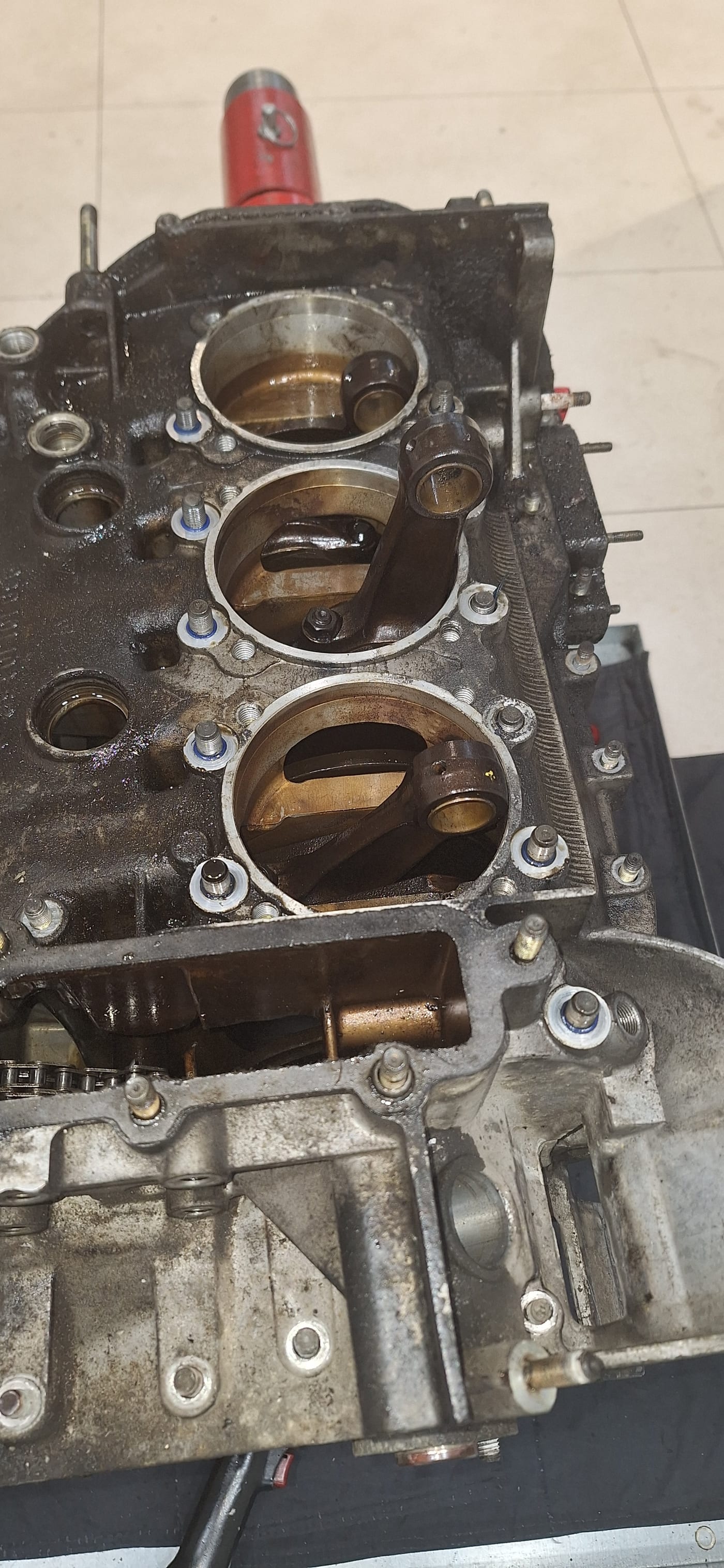

El cárter del 3.2 serie G con los asientos de cilindro y el cigüeñal a la vista

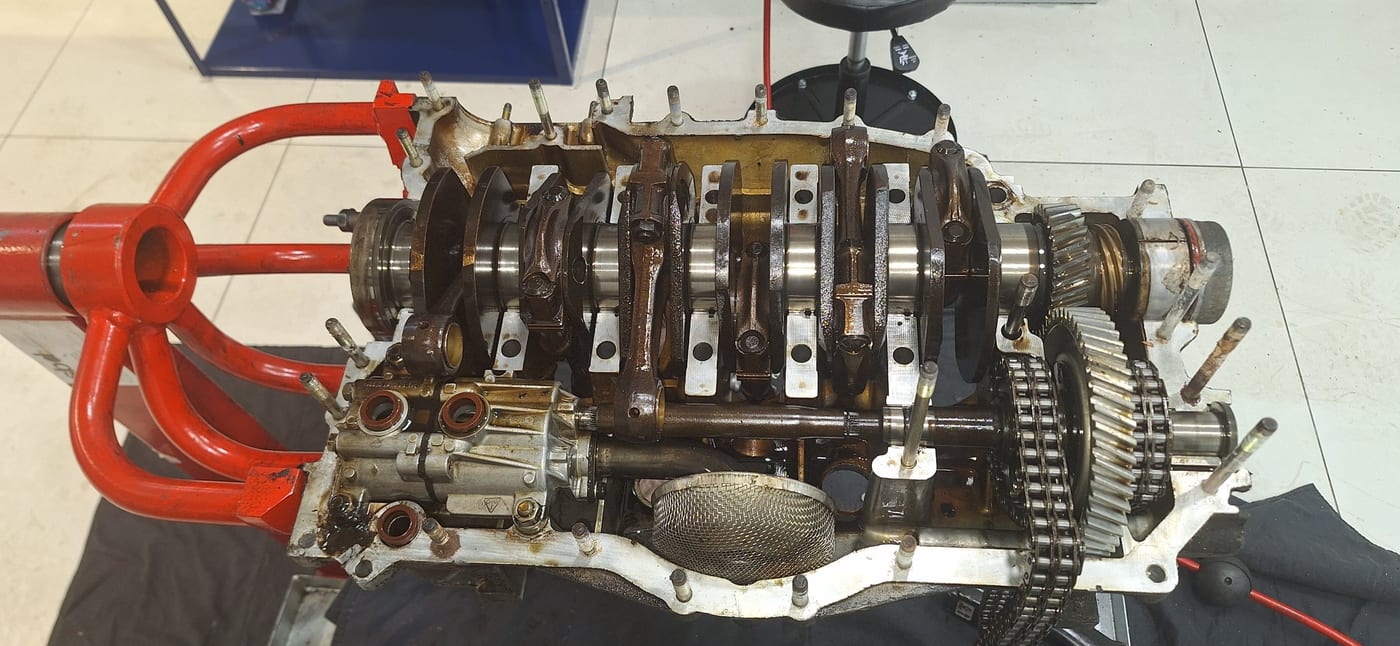

El cárter del 3.2 serie G abierto en dos mitades, con el cigüeñal y las bielas

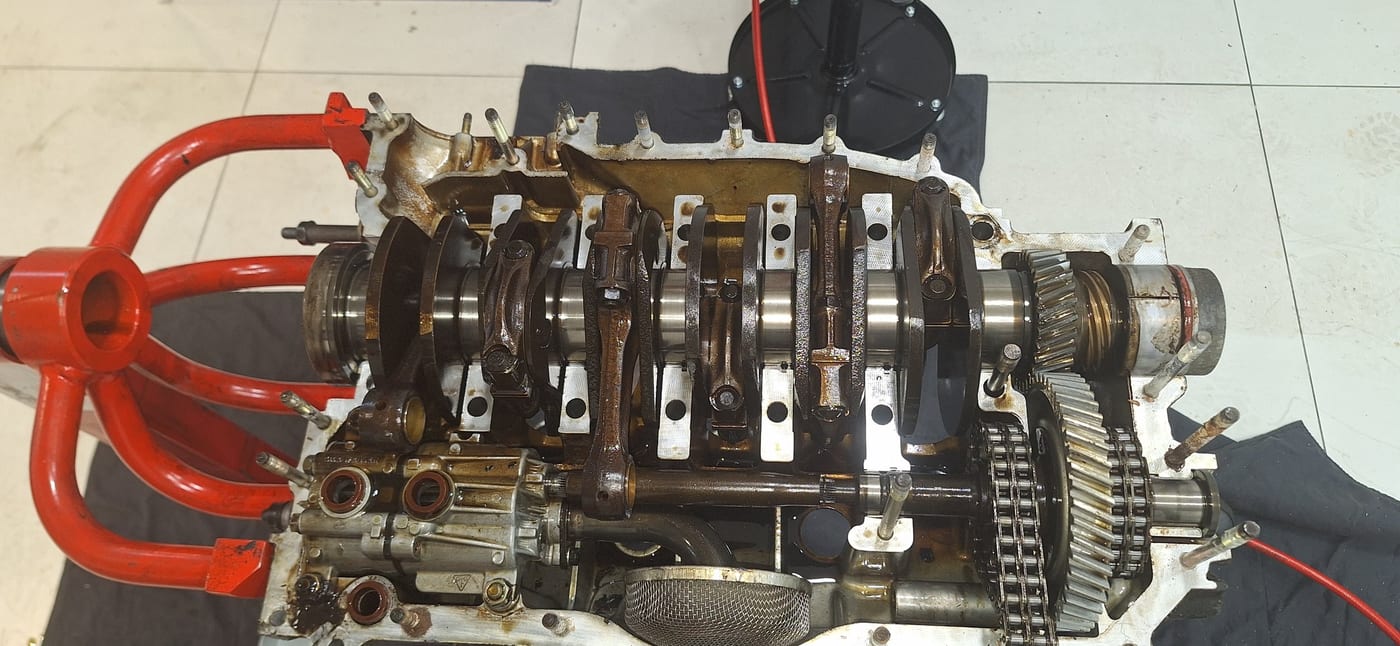

Cigüeñal, bielas y árbol intermedio del 3.2 serie G dentro del cárter abierto

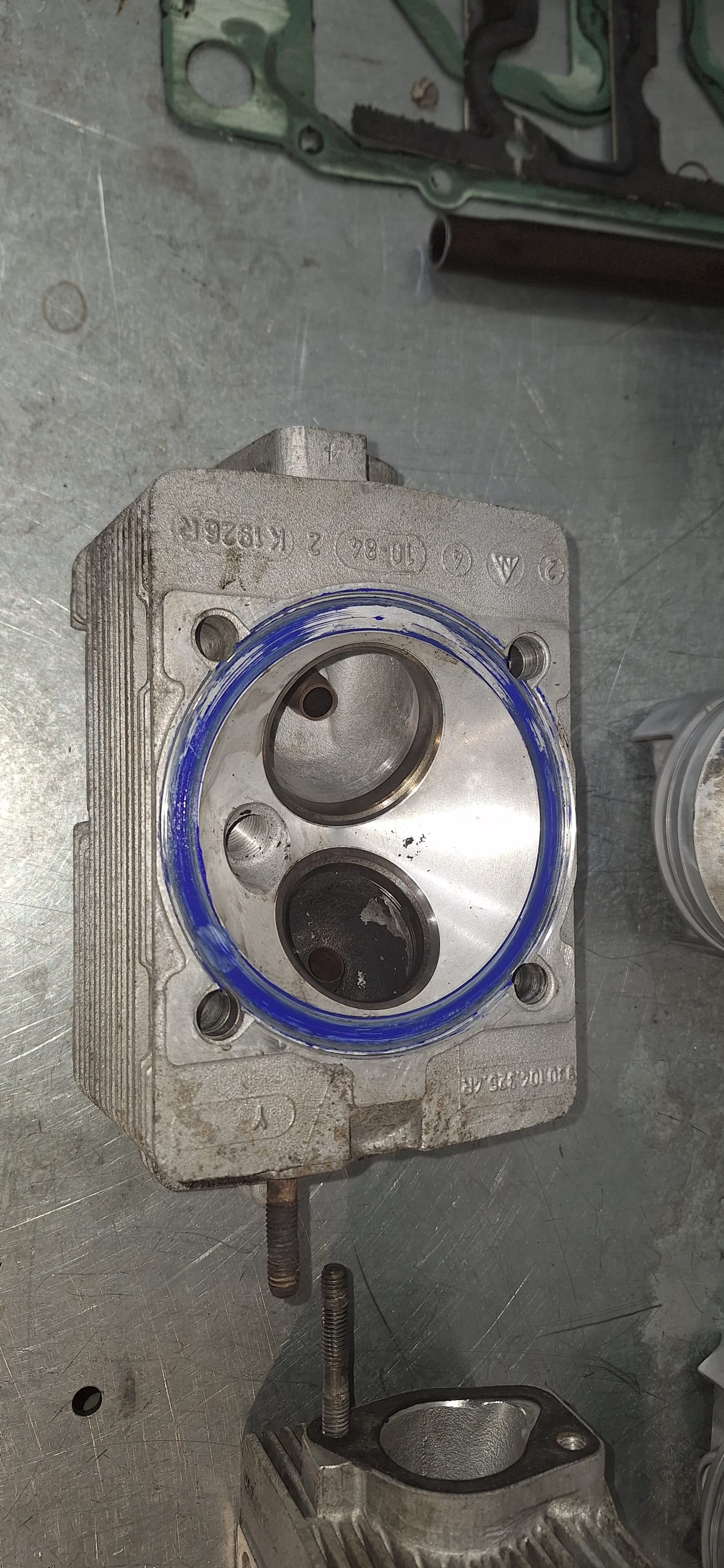

Culata del 3.2 serie G limpia, con las válvulas y la junta azul de estanqueidad

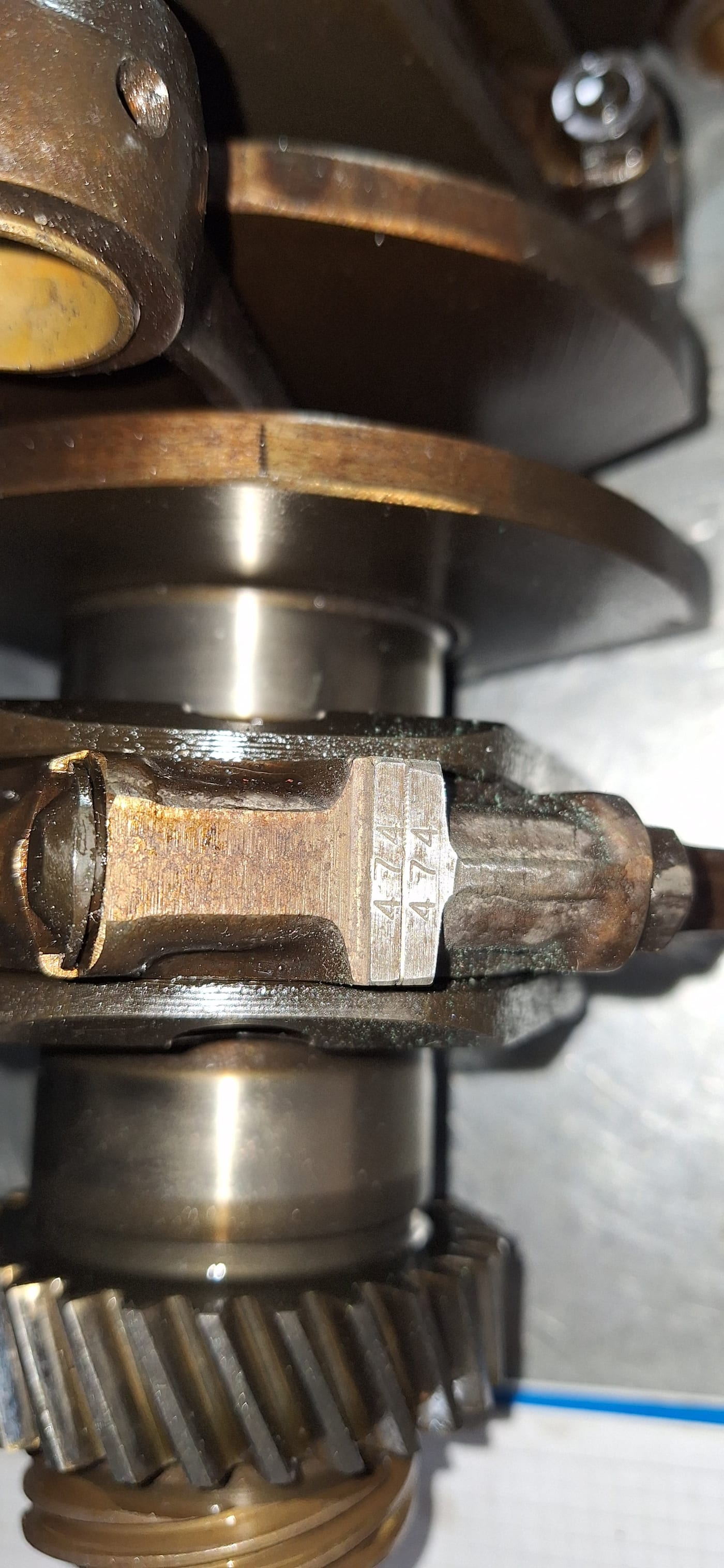

Detalle de una muñequilla del cigüeñal del 3.2 serie G y el piñón de distribución

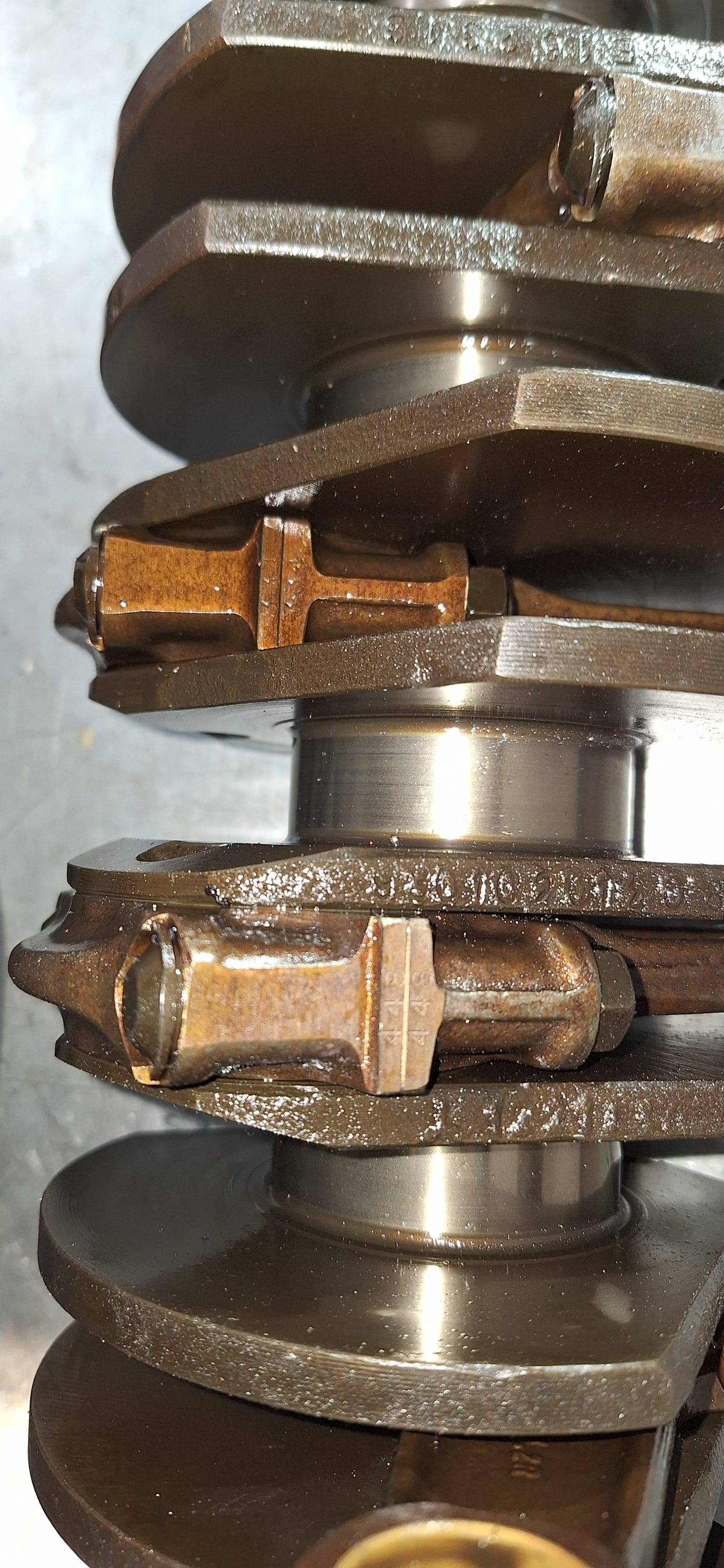

Muñequillas y contrapesos del cigüeñal del 3.2 serie G, ya desmontado

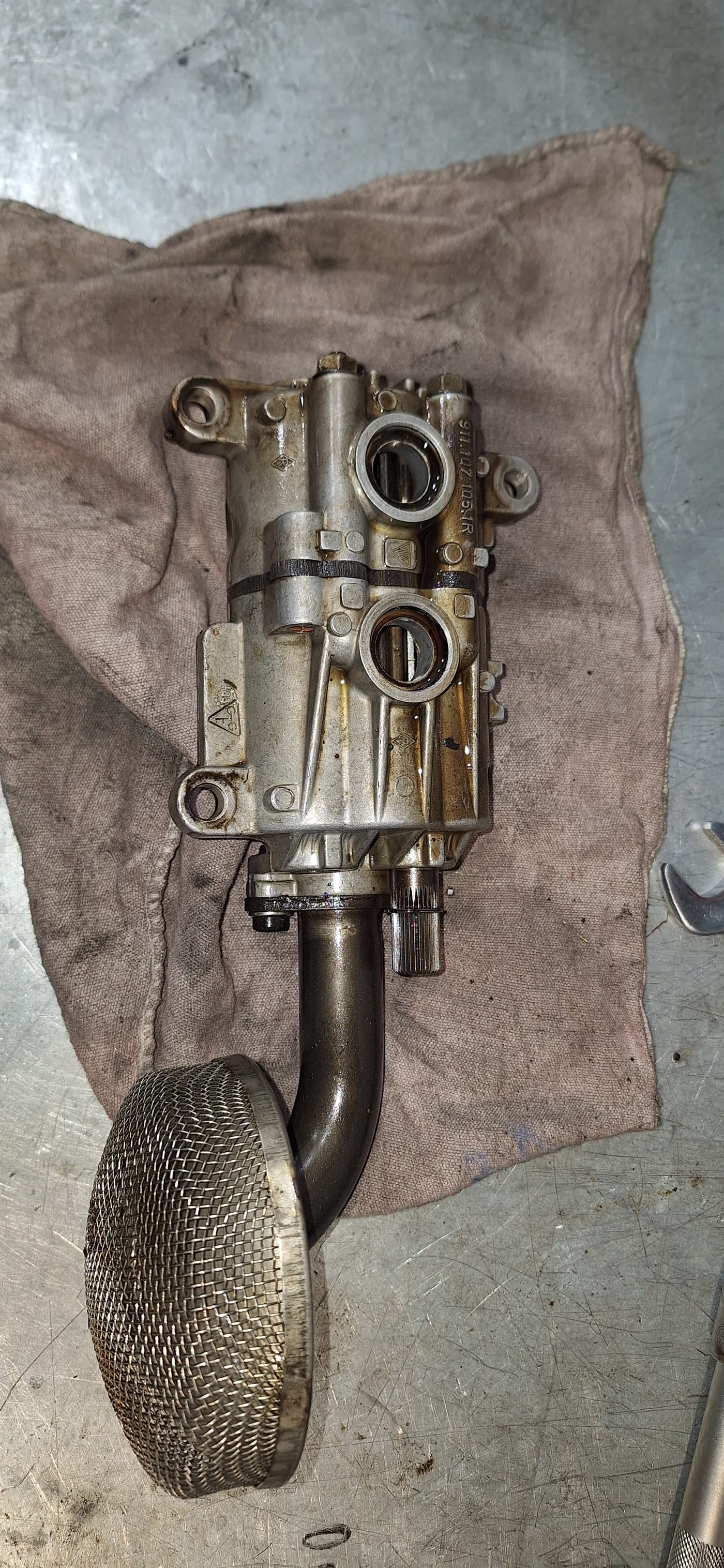

La bomba de aceite del 3.2 serie G desmontada, con su filtro de malla

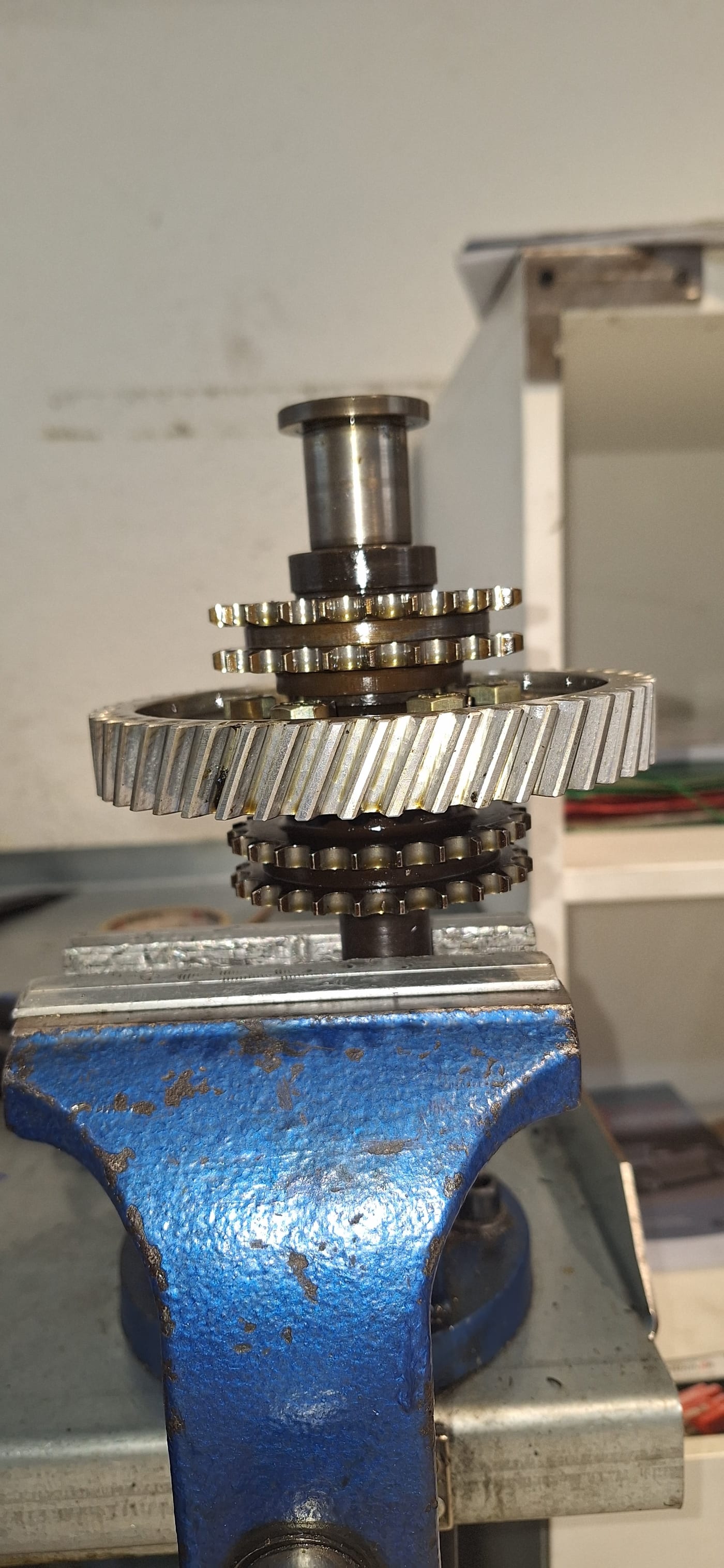

Extracción de los piñones del árbol intermedio del 3.2 serie G en el tornillo de banco

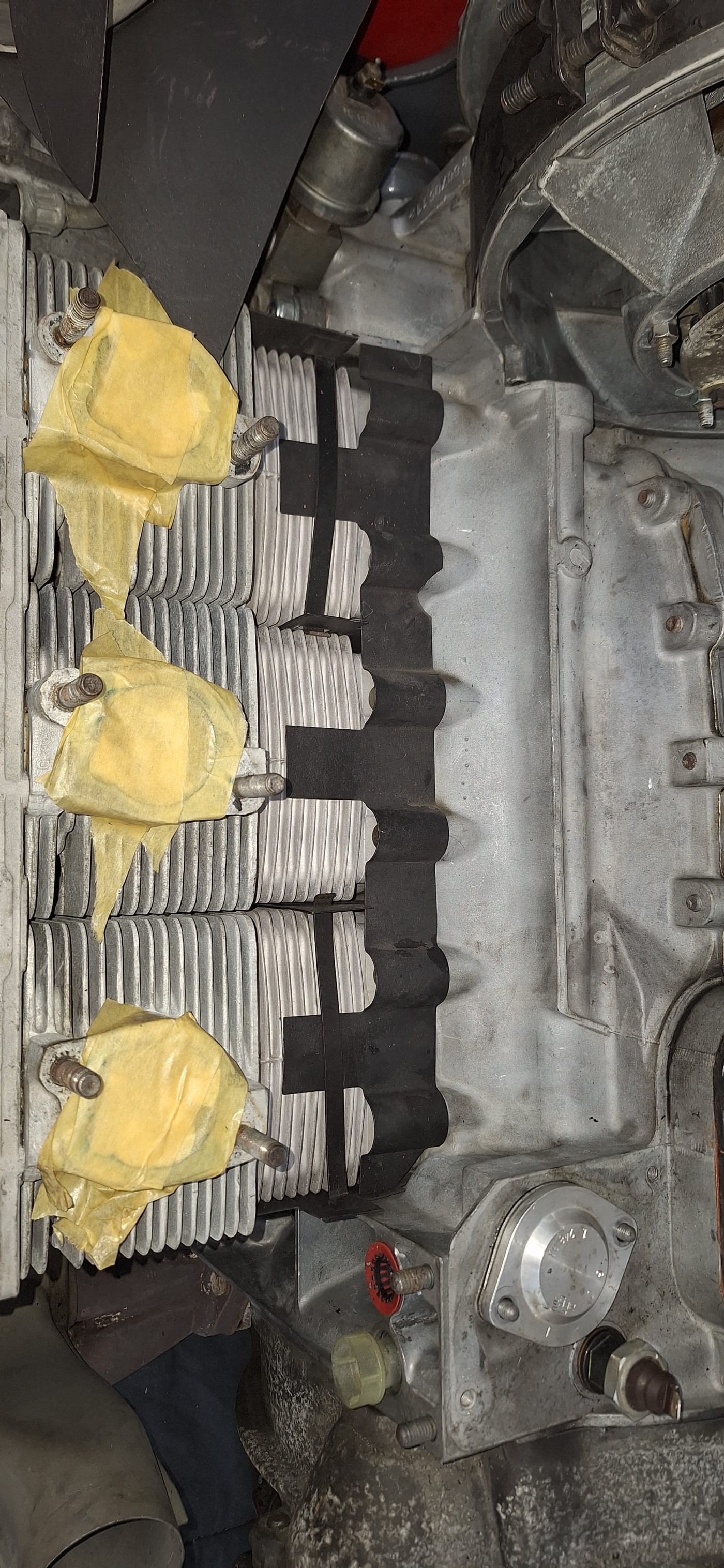

Cilindros del 3.2 serie G enmascarados para proteger el mecanizado
El cárter del 3.2 serie G limpio y cerrado, con la cadena colocada
El cárter del 3.2 serie G en vertical con los cilindros nuevos montados

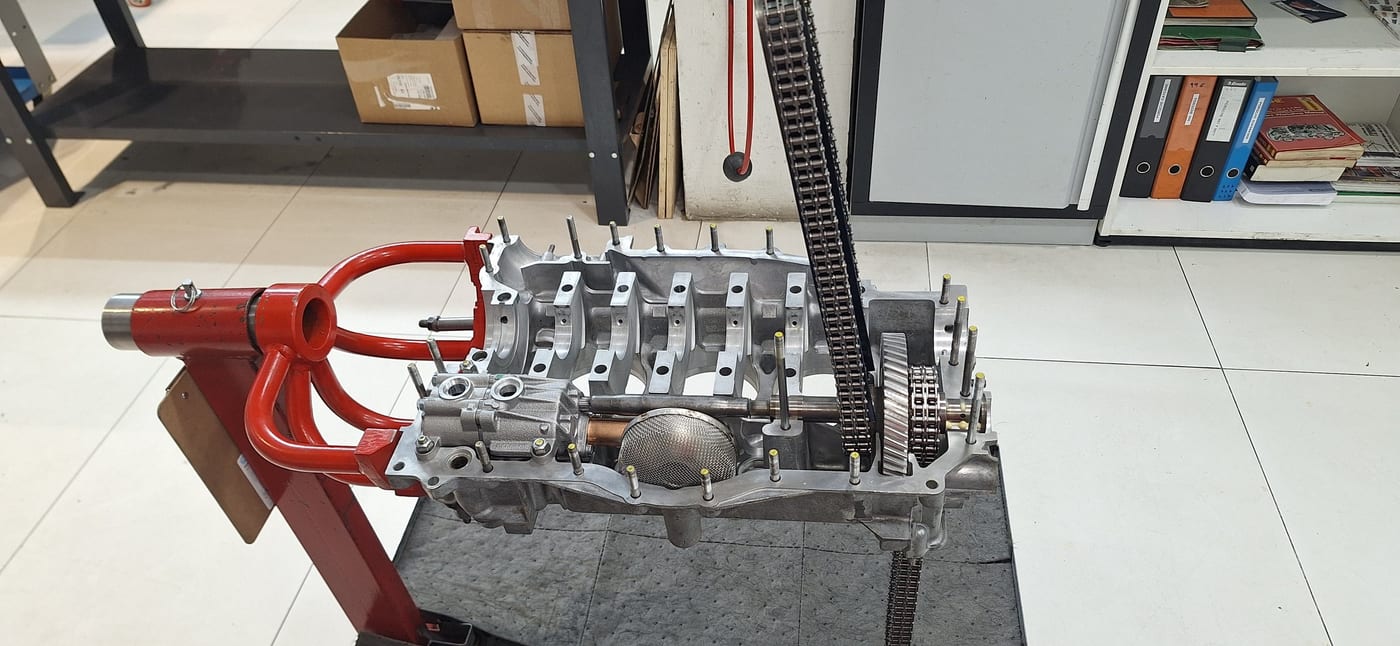

El bloque del 3.2 serie G en montaje, con los cilindros y la cadena puestos

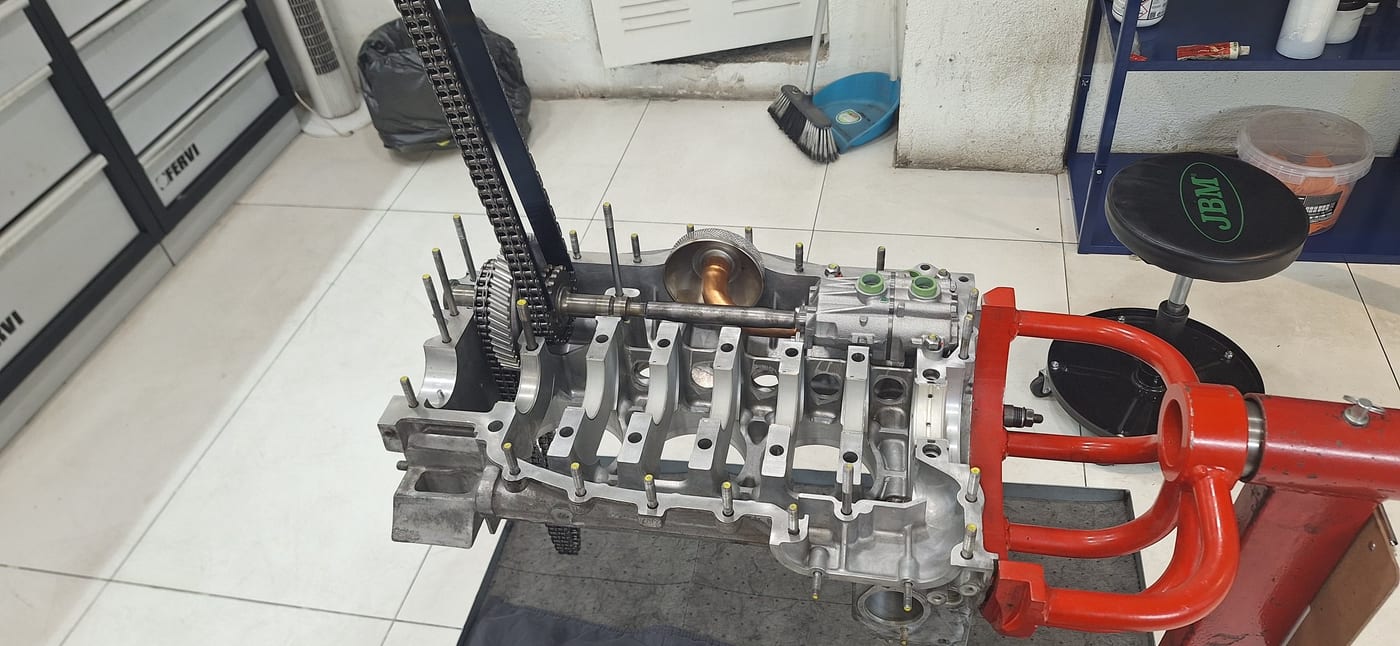

El cárter del 3.2 serie G limpio en el soporte, con los espárragos nuevos puestos
El bloque del 3.2 serie G en montaje, con la cadena de distribución colgando
El 3.2 serie G en el caballete con los espárragos de culata montados
El bloque del 3.2 serie G en el taller durante la fase de montaje

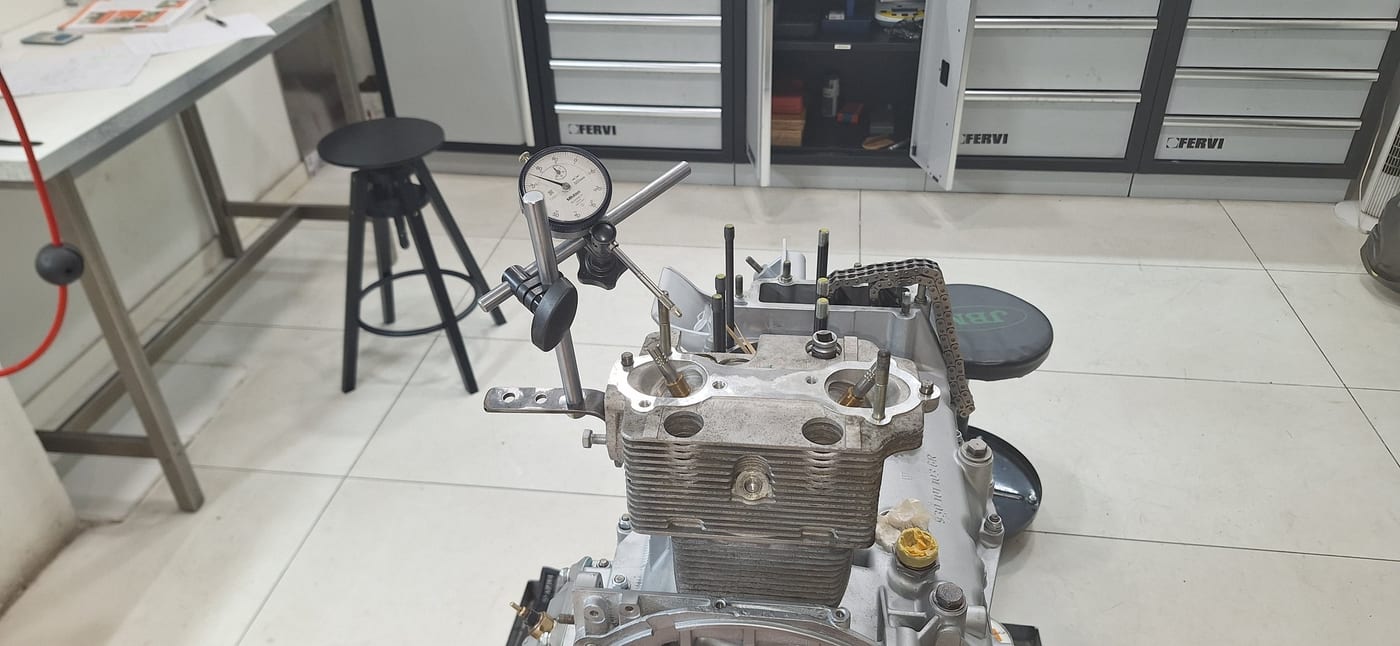

Comprobación con reloj comparador sobre el bloque del 3.2 serie G

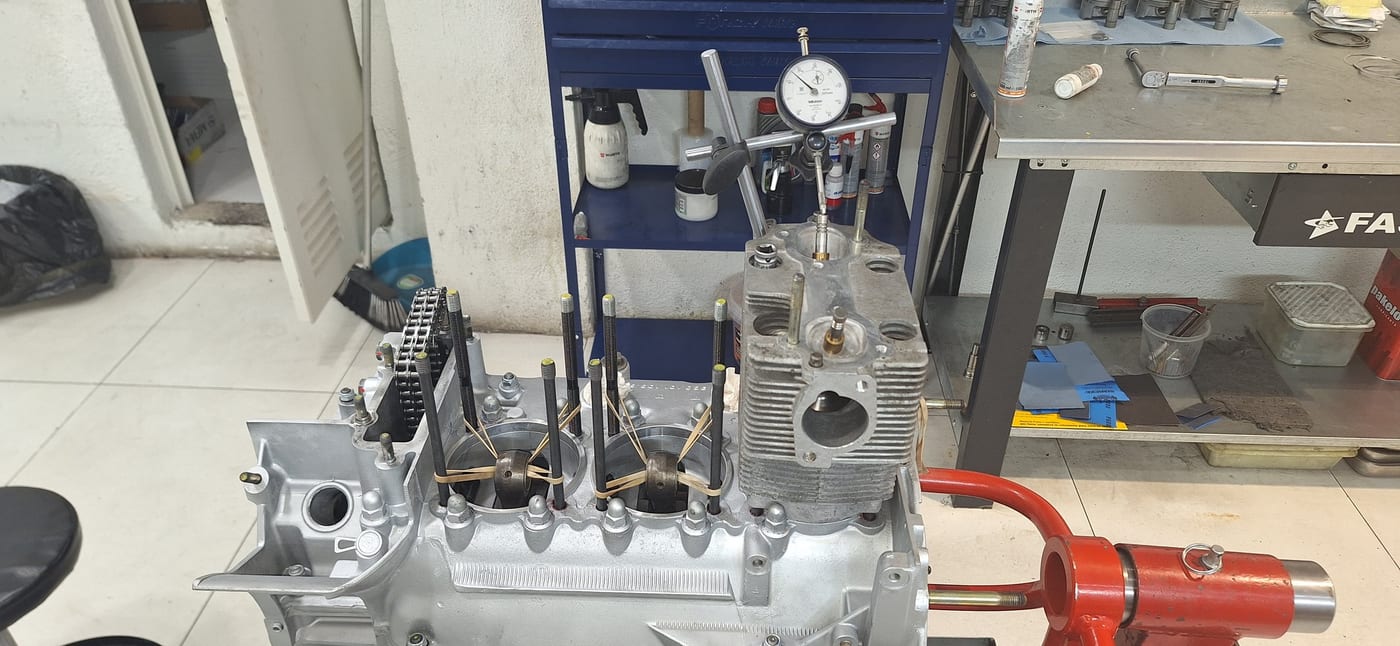

Puesta a punto de la distribución del 3.2 serie G con el reloj comparador

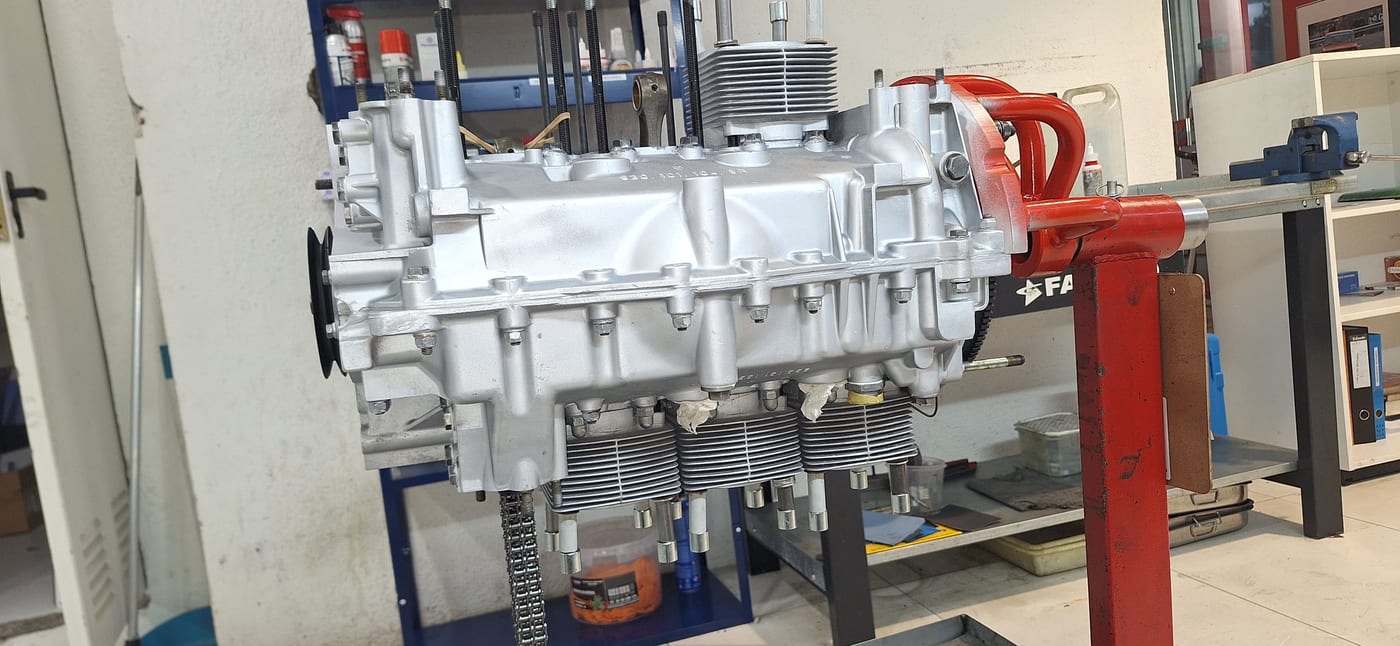

El 3.2 serie G con los cilindros y las culatas montados, en el caballete
Los pistones del 3.2 serie G en sus cilindros, listos para cerrar las culatas

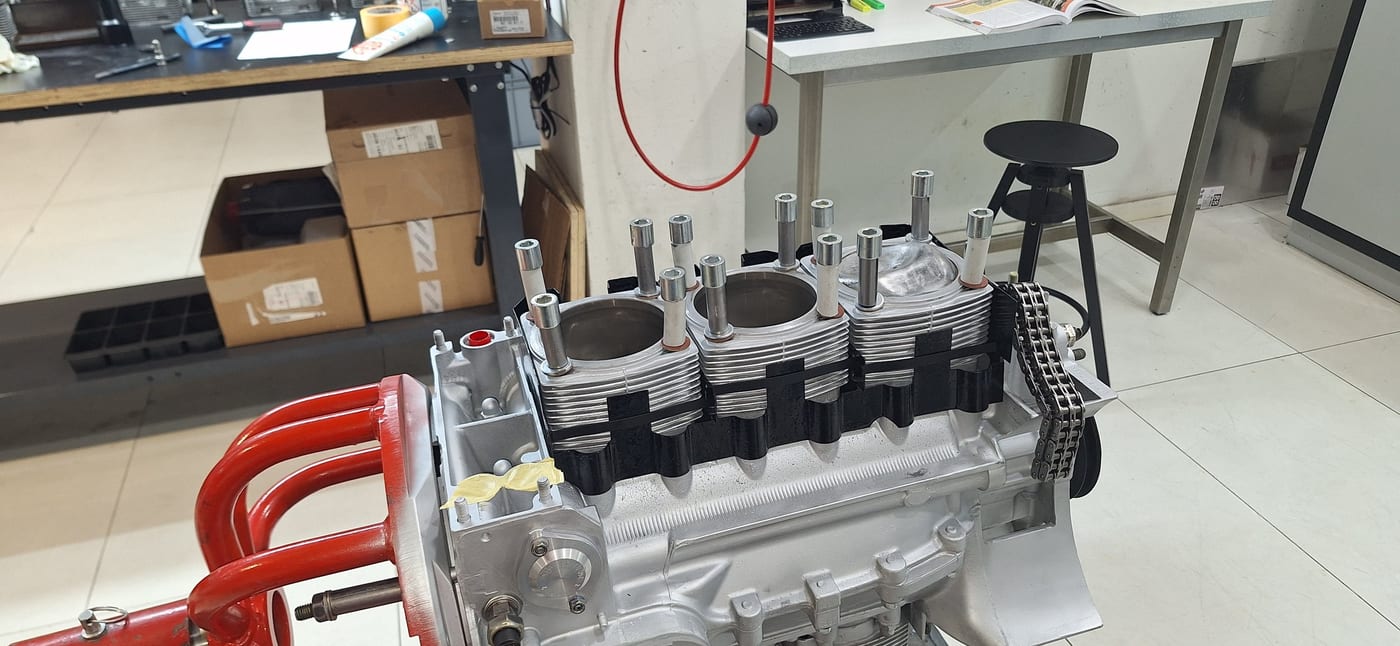

El bloque del 3.2 serie G con los cilindros nuevos y la cadena montada
El 3.2 serie G con las culatas puestas y los taqués a la vista

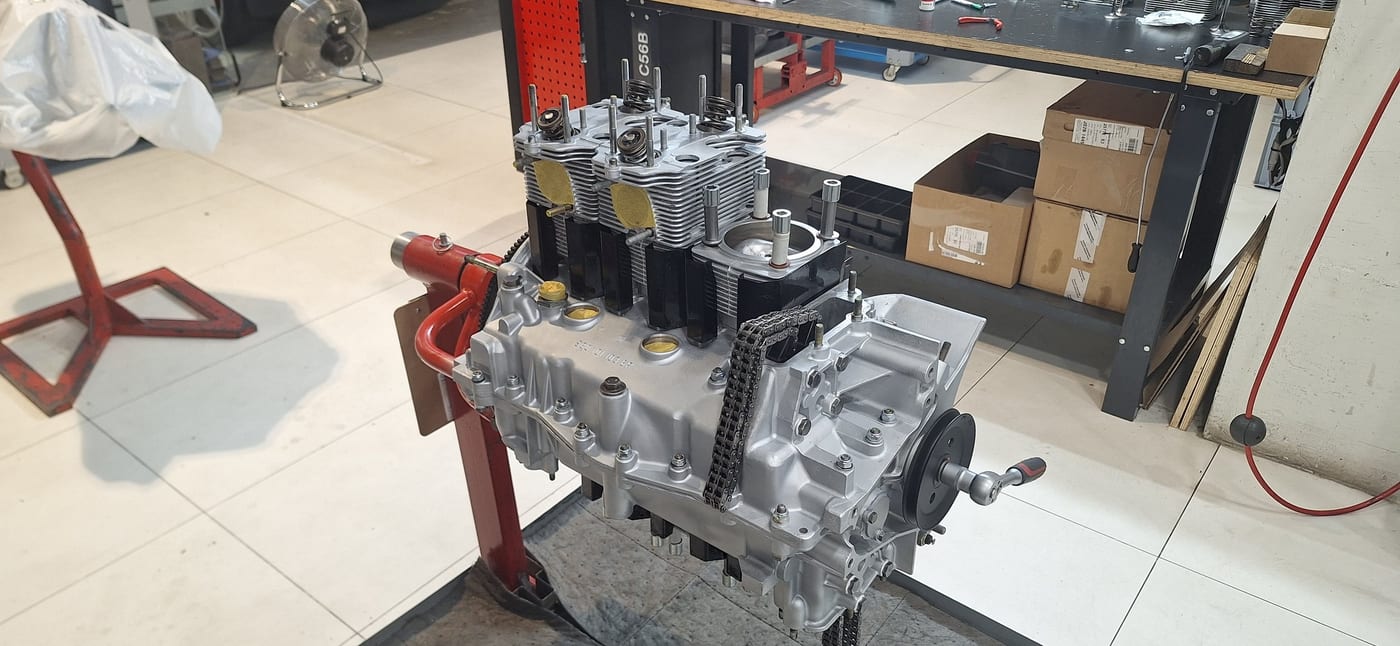

El motor 3.2 serie G montado a medias, visto desde el lado de la distribución

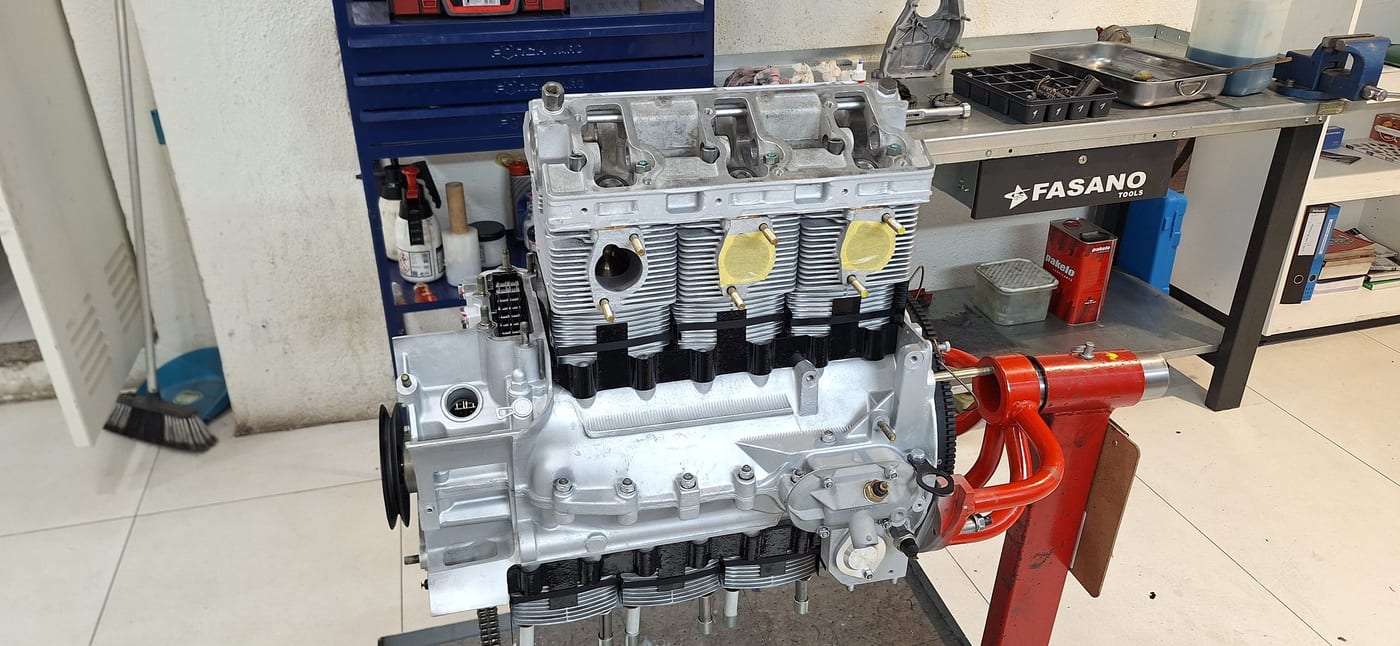

El 3.2 serie G con las culatas y los muelles de válvula ya montados

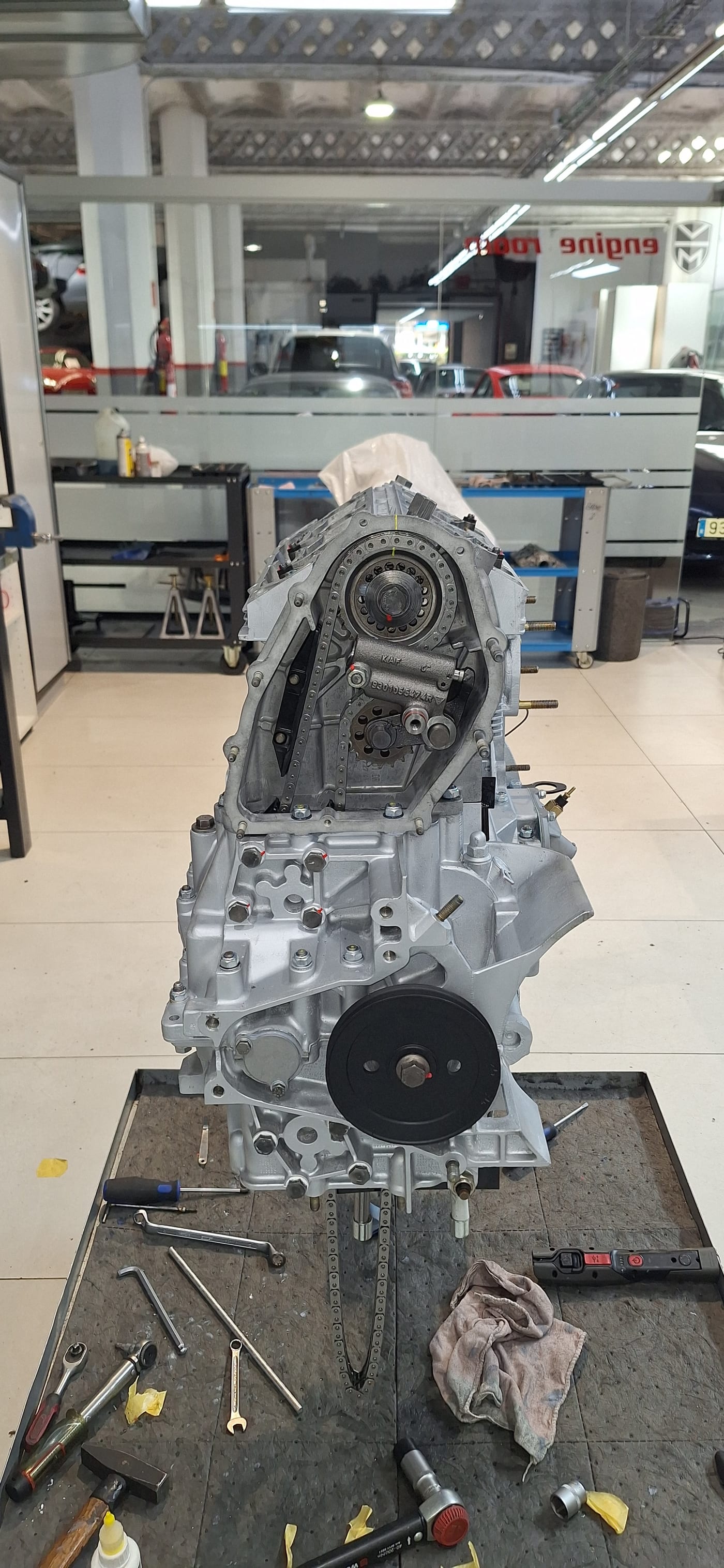

Rehabilitación motor 3.2 serie G, 118
Rehabilitación motor 3.2 serie G, 119

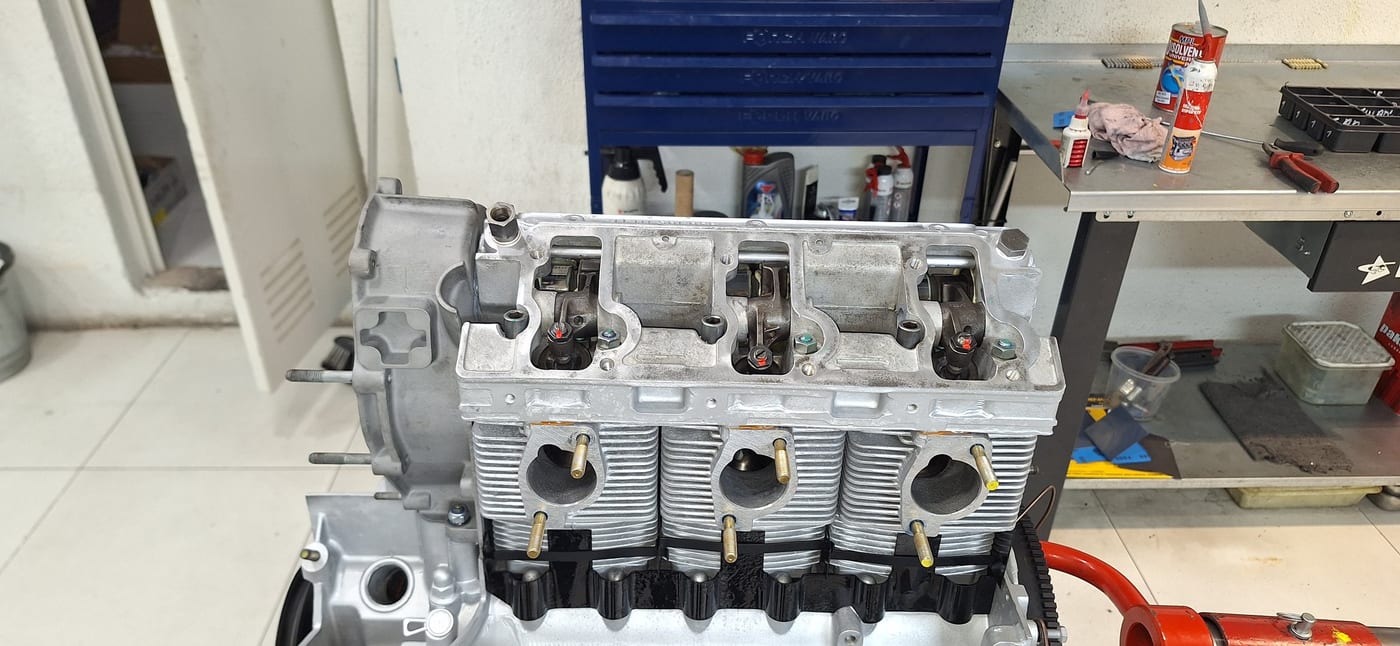

Rehabilitación motor 3.2 serie G, 120
Rehabilitación motor 3.2 serie G, 121
Rehabilitación motor 3.2 serie G, 122
Rehabilitación motor 3.2 serie G, 123

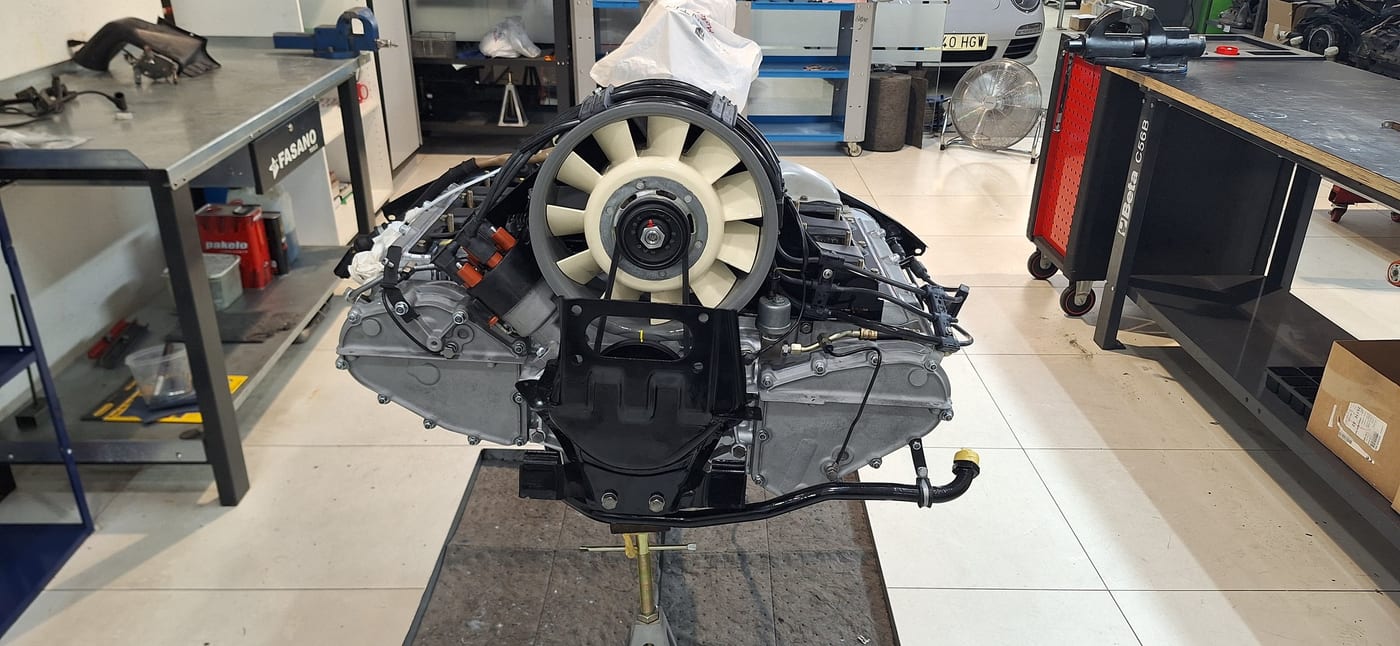

Rehabilitación motor 3.2 serie G, 124

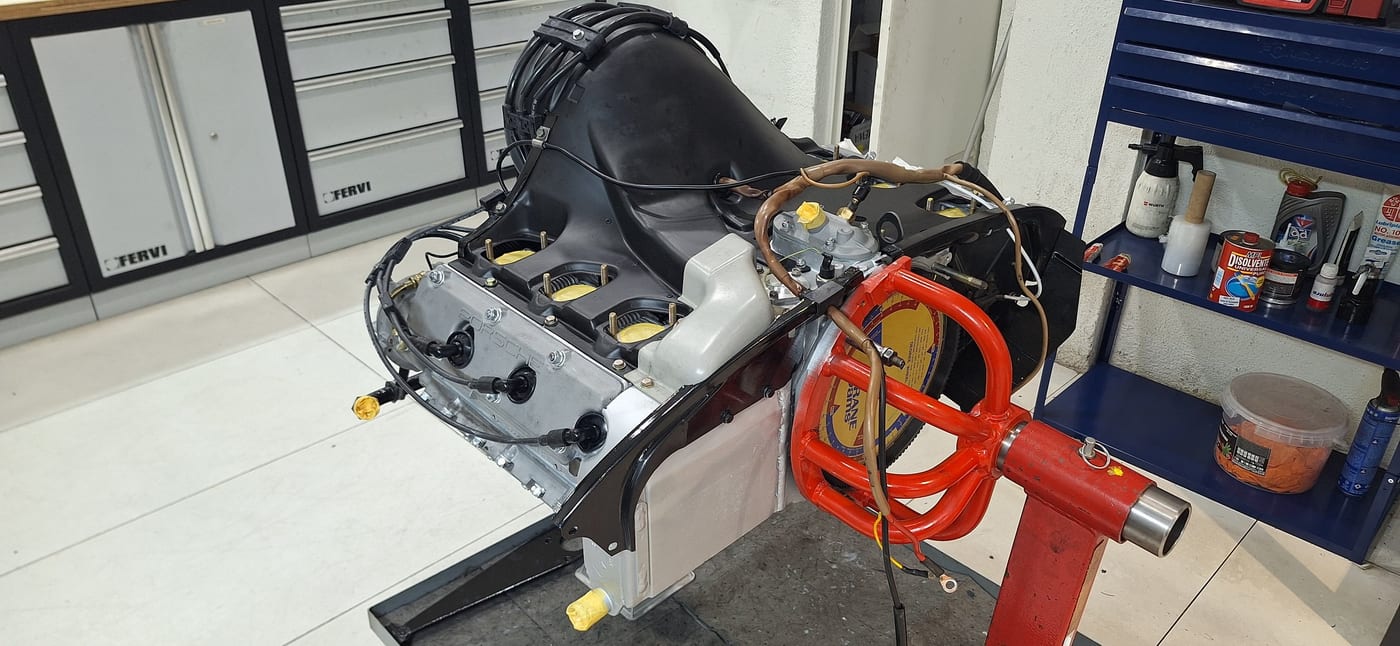

Rehabilitación motor 3.2 serie G, 125

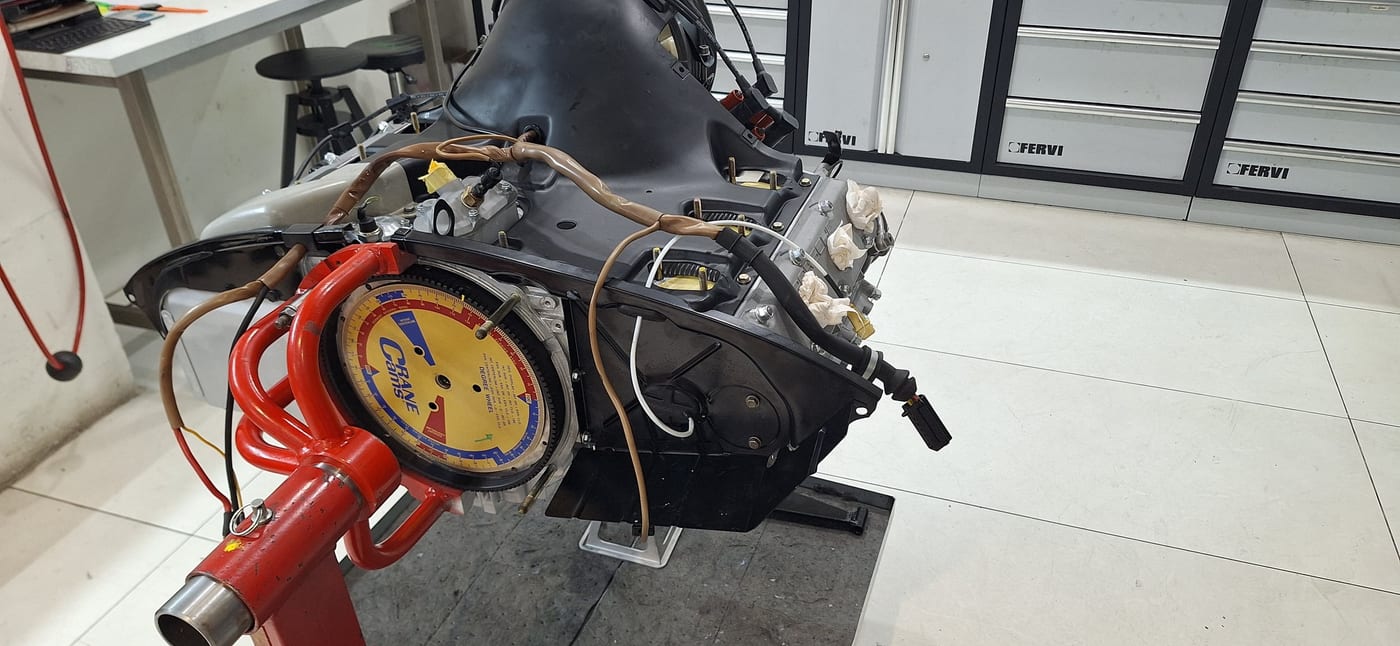

Rehabilitación motor 3.2 serie G, 126

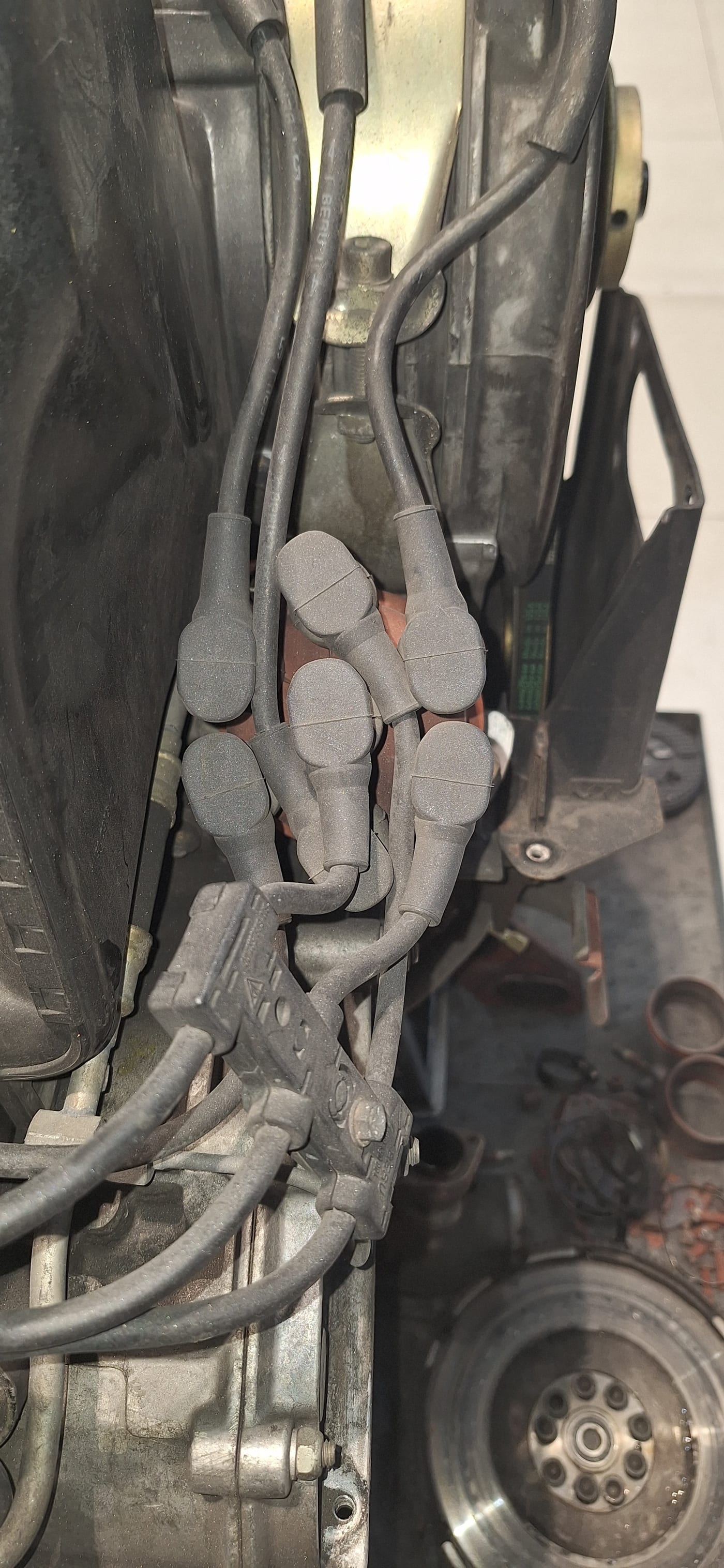

Rehabilitación motor 3.2 serie G, 127
Rehabilitación motor 3.2 serie G, 128

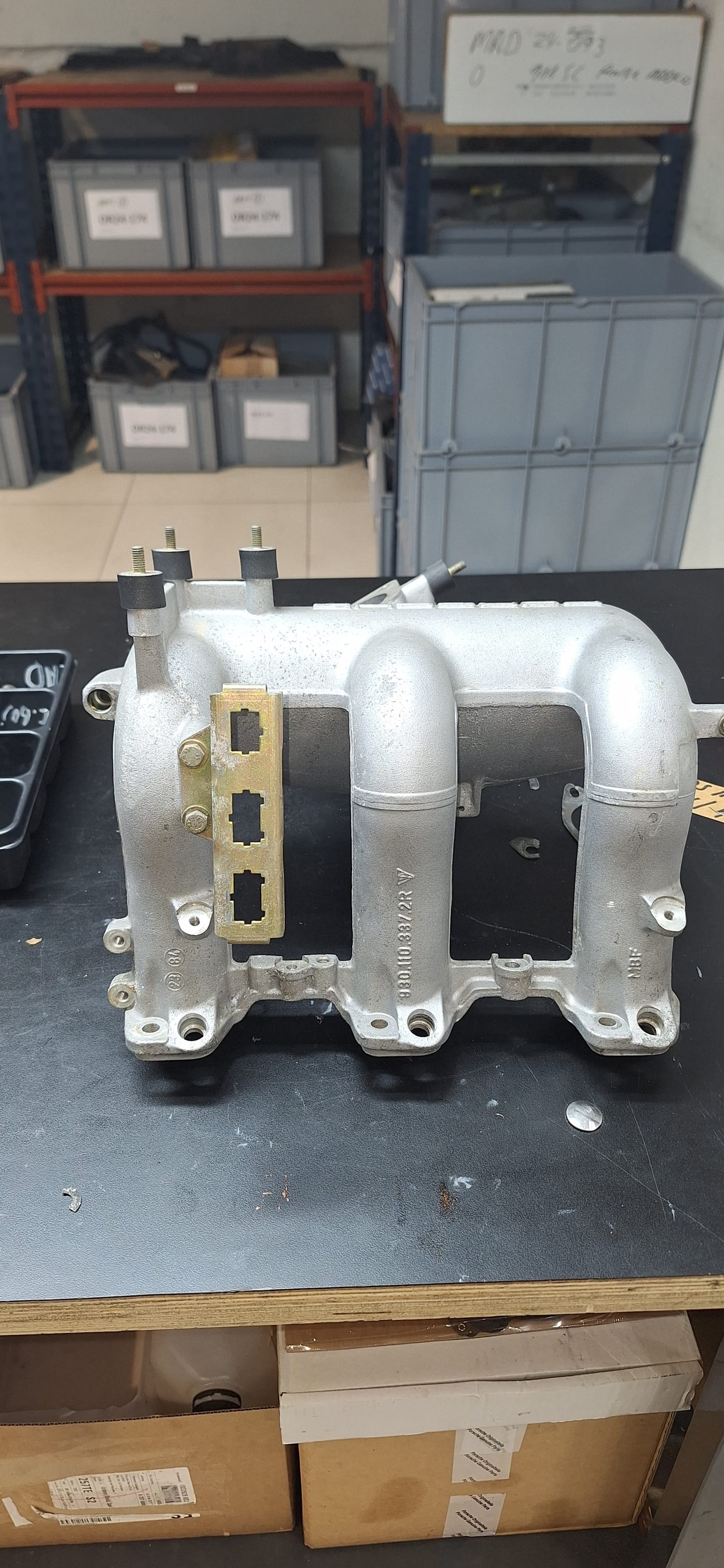

Rehabilitación motor 3.2 serie G, 129
Rehabilitación motor 3.2 serie G, 130

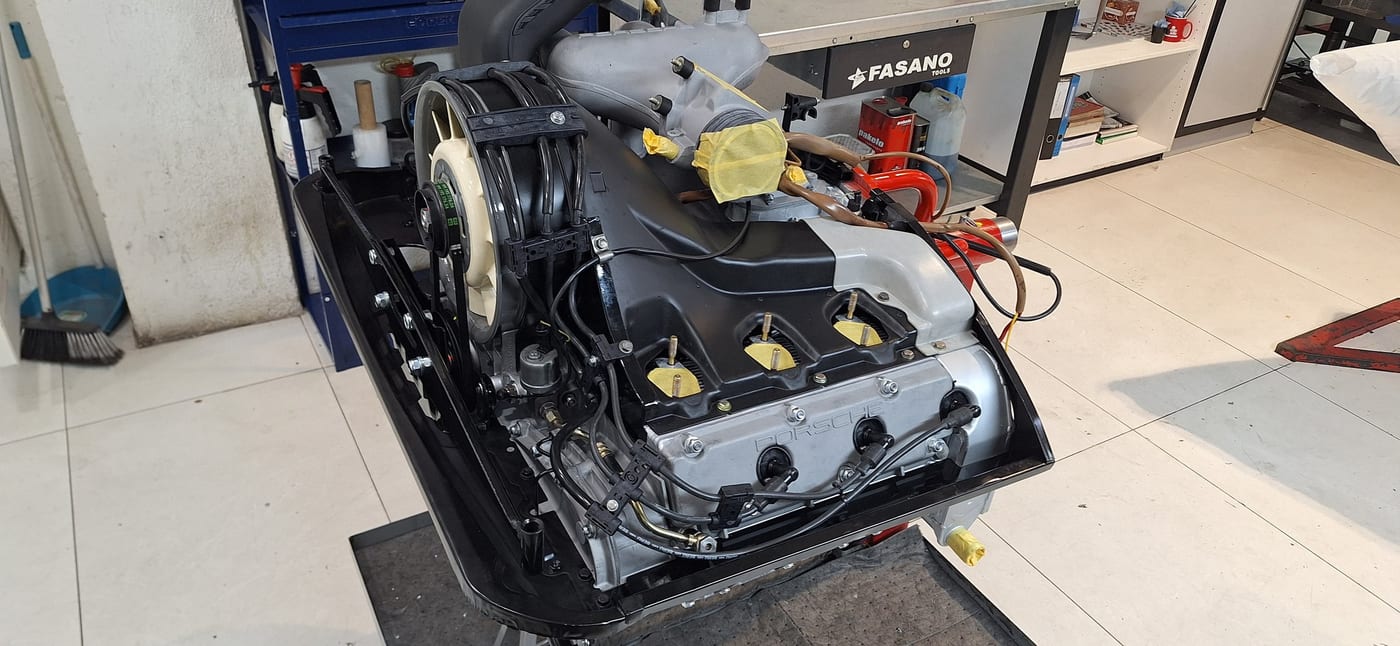

Rehabilitación motor 3.2 serie G, 131
Rehabilitación motor 3.2 serie G, 132

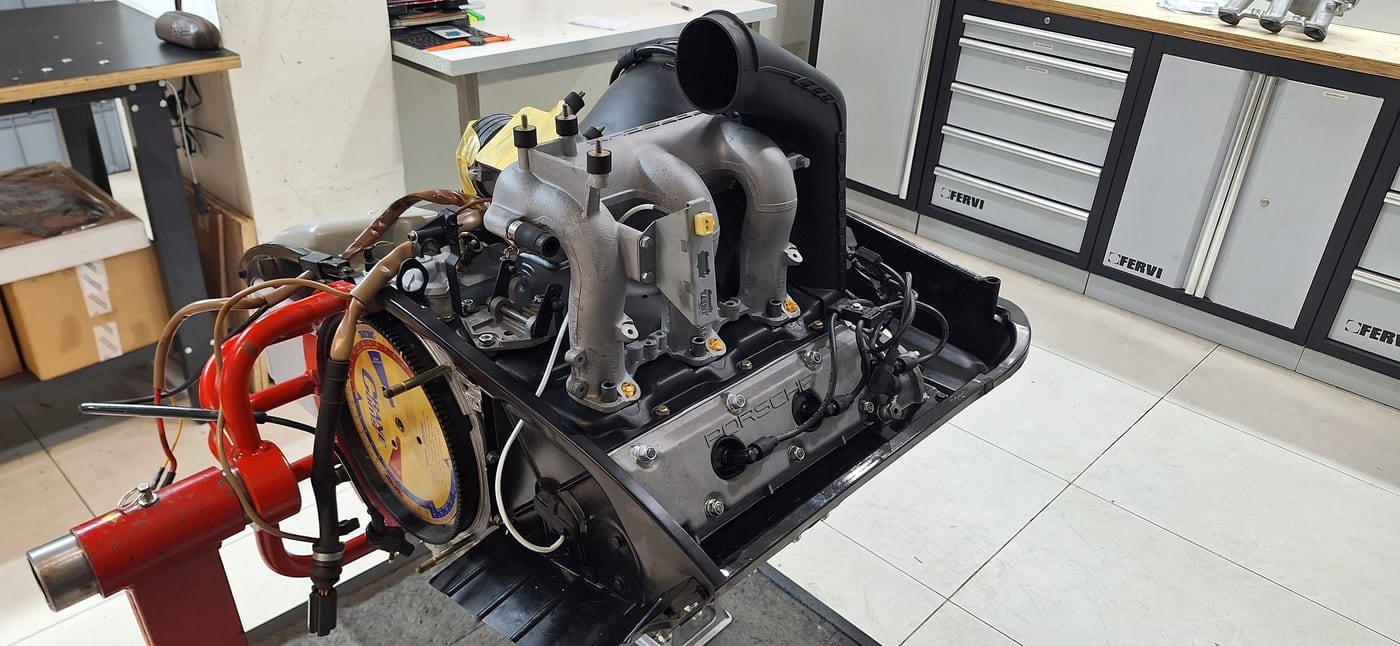

Rehabilitación motor 3.2 serie G, 133

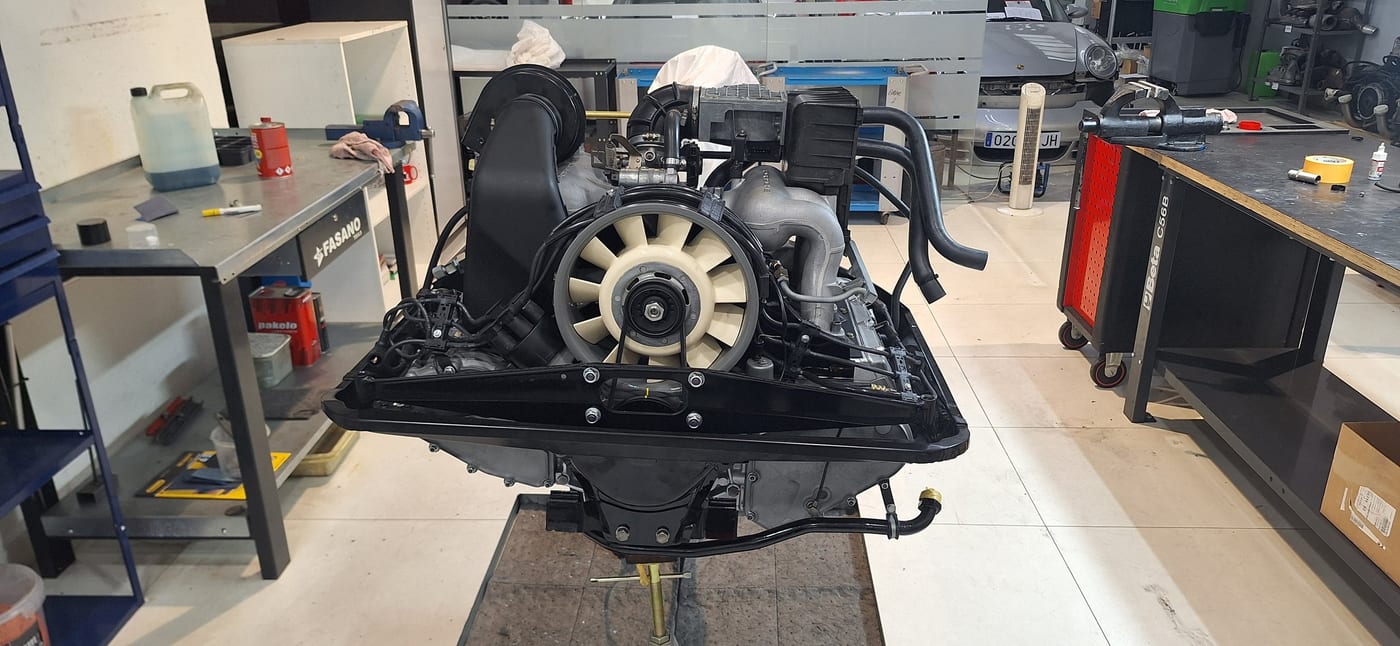

Rehabilitación motor 3.2 serie G, 134

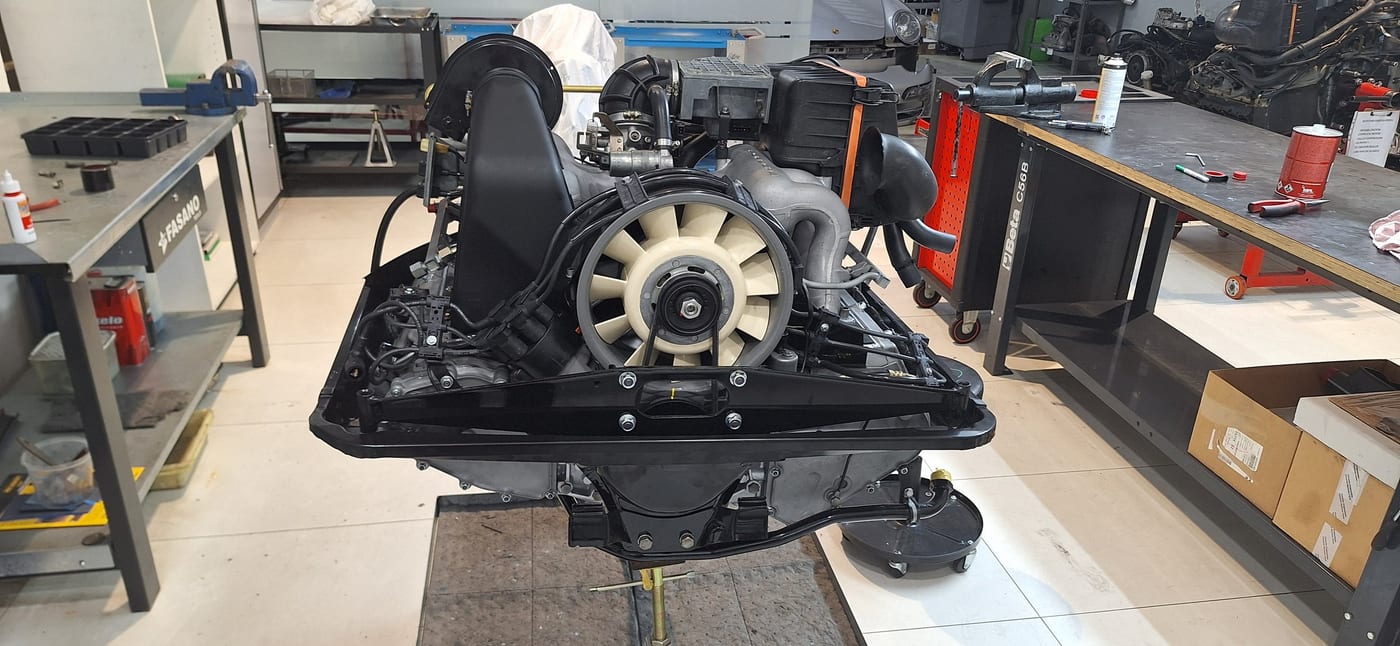

Rehabilitación motor 3.2 serie G, 135

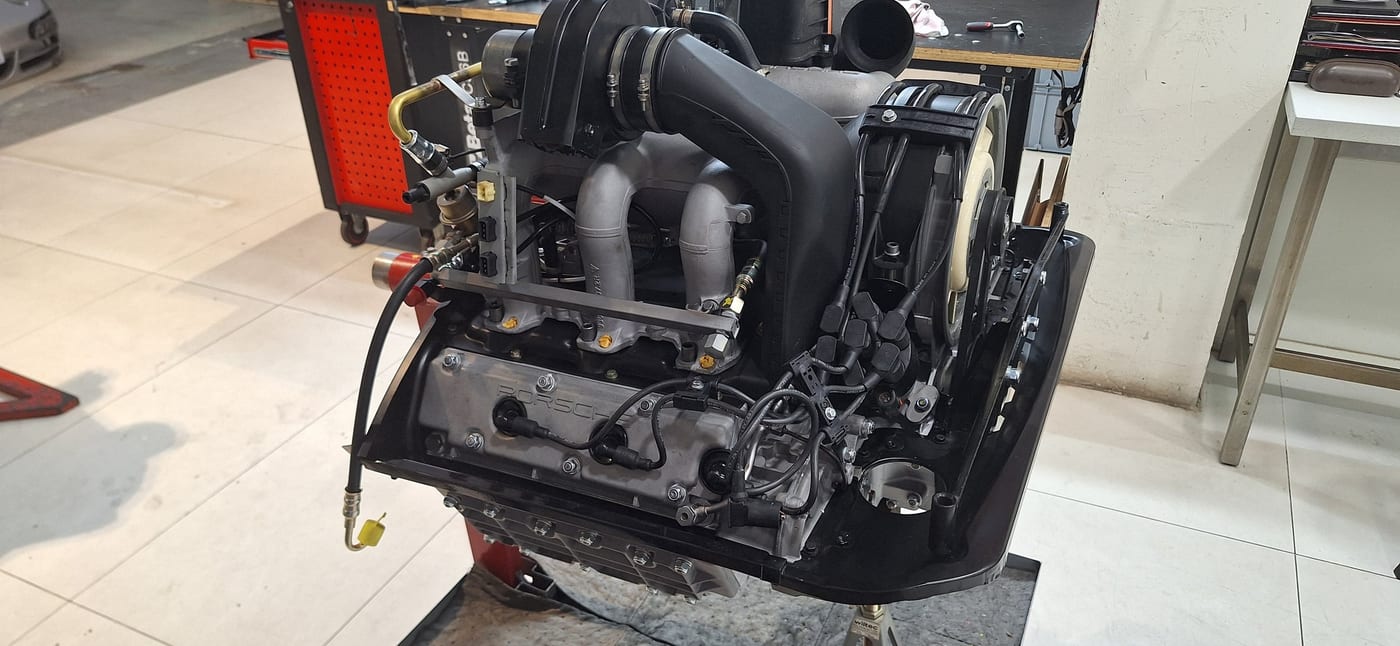

Rehabilitación motor 3.2 serie G, 136

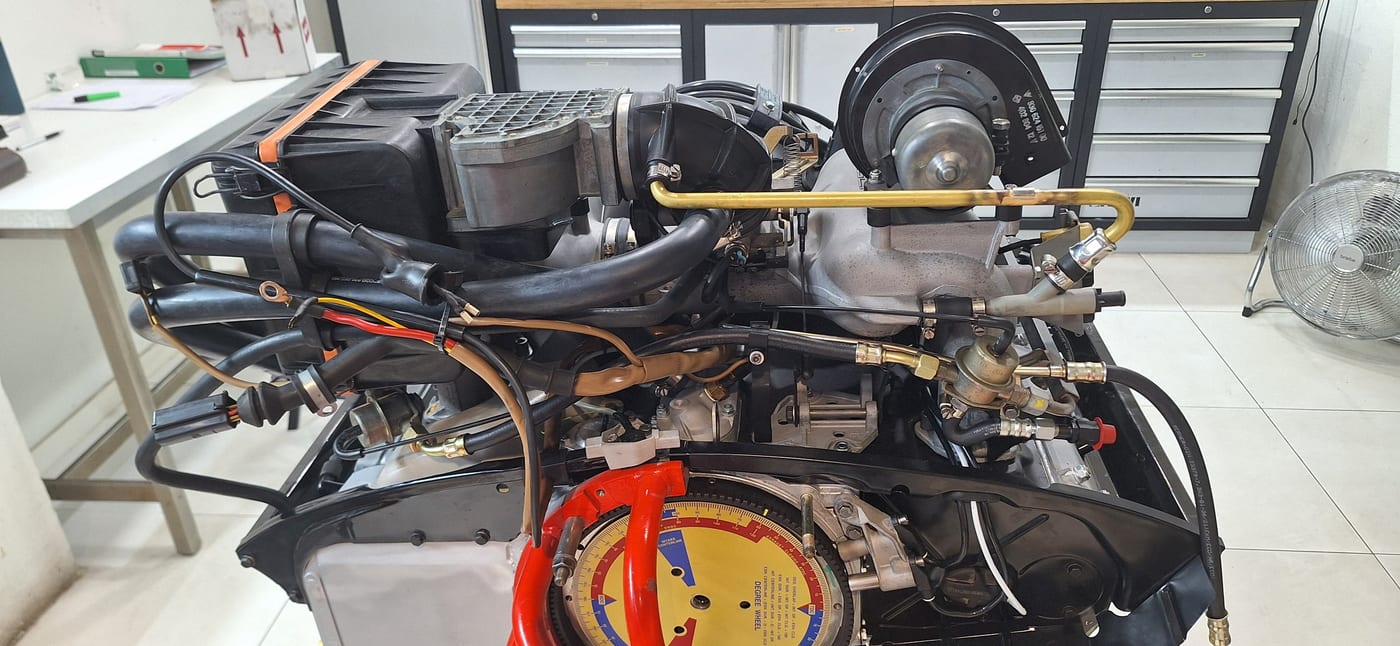

Rehabilitación motor 3.2 serie G, 137

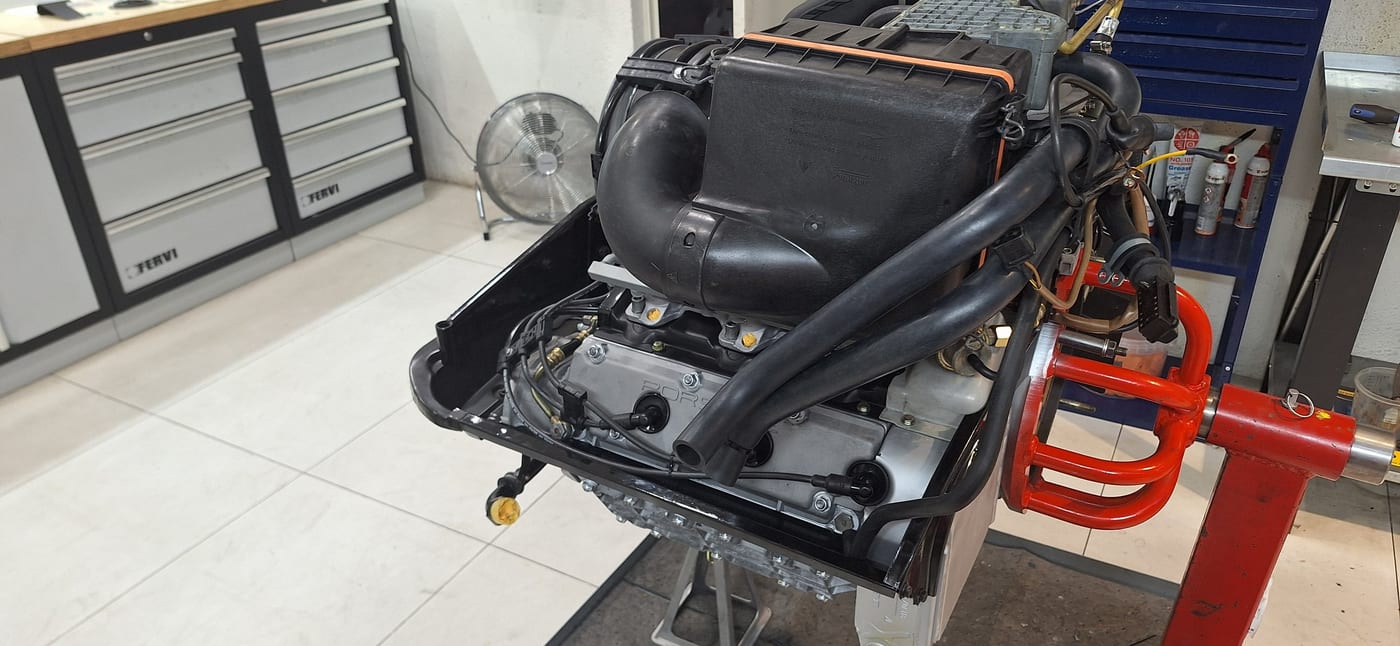

Rehabilitación motor 3.2 serie G, 138

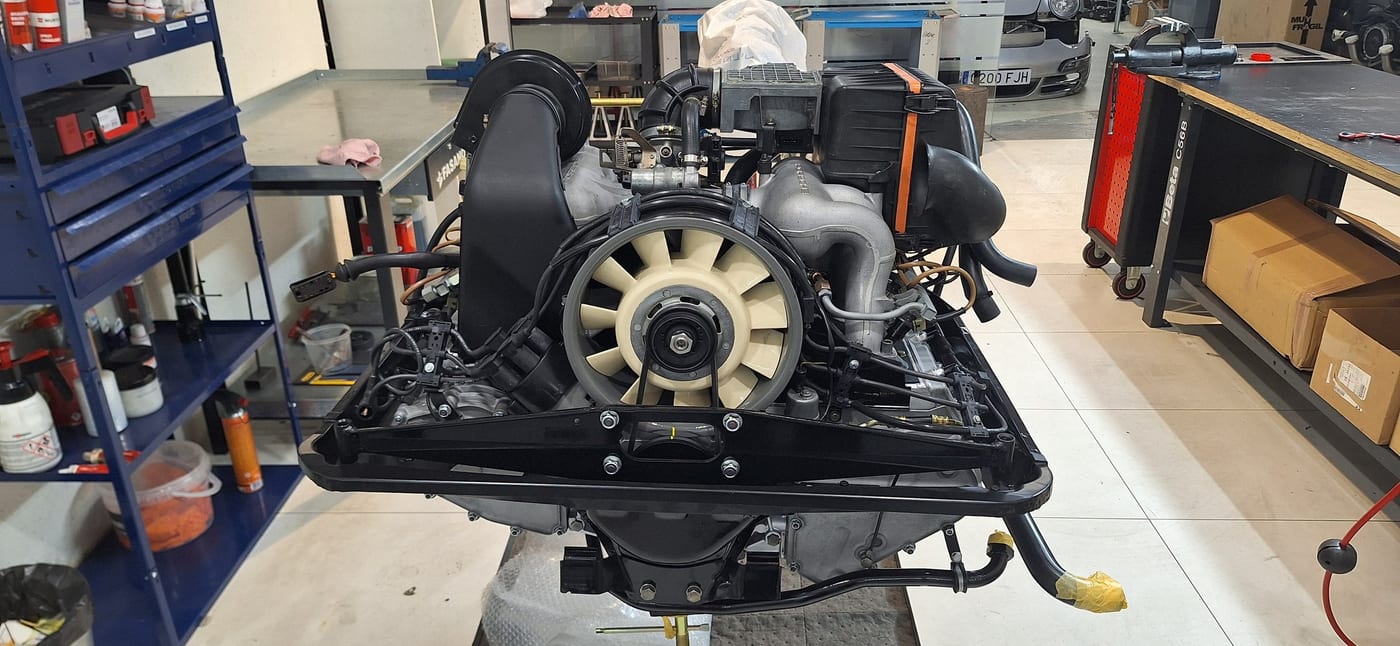

Rehabilitación motor 3.2 serie G, 139

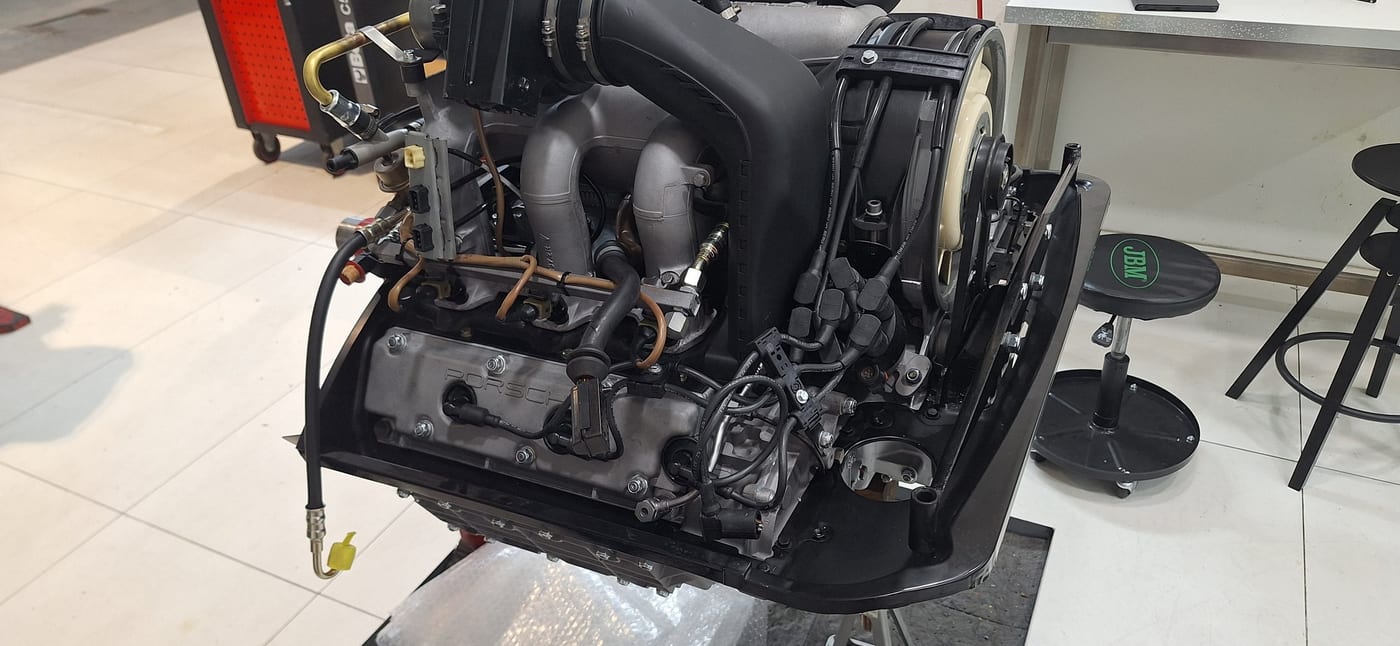

Rehabilitación motor 3.2 serie G, 140

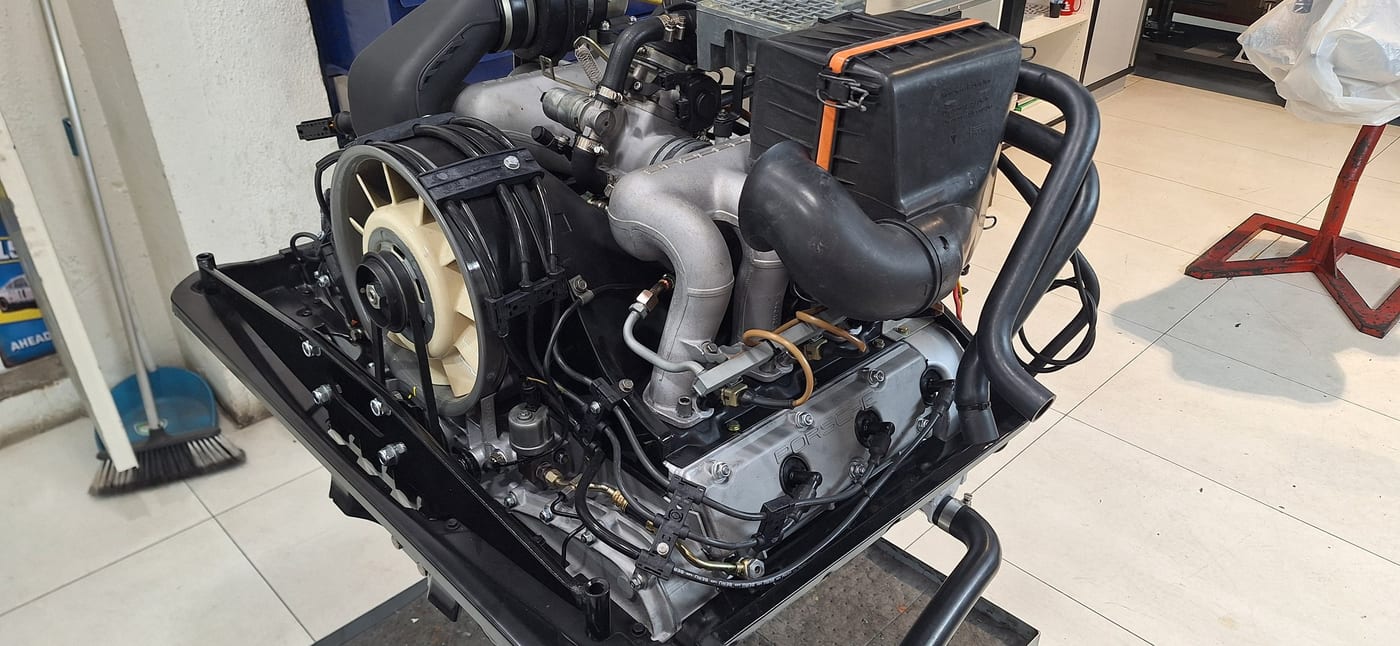

Rehabilitación motor 3.2 serie G, 141

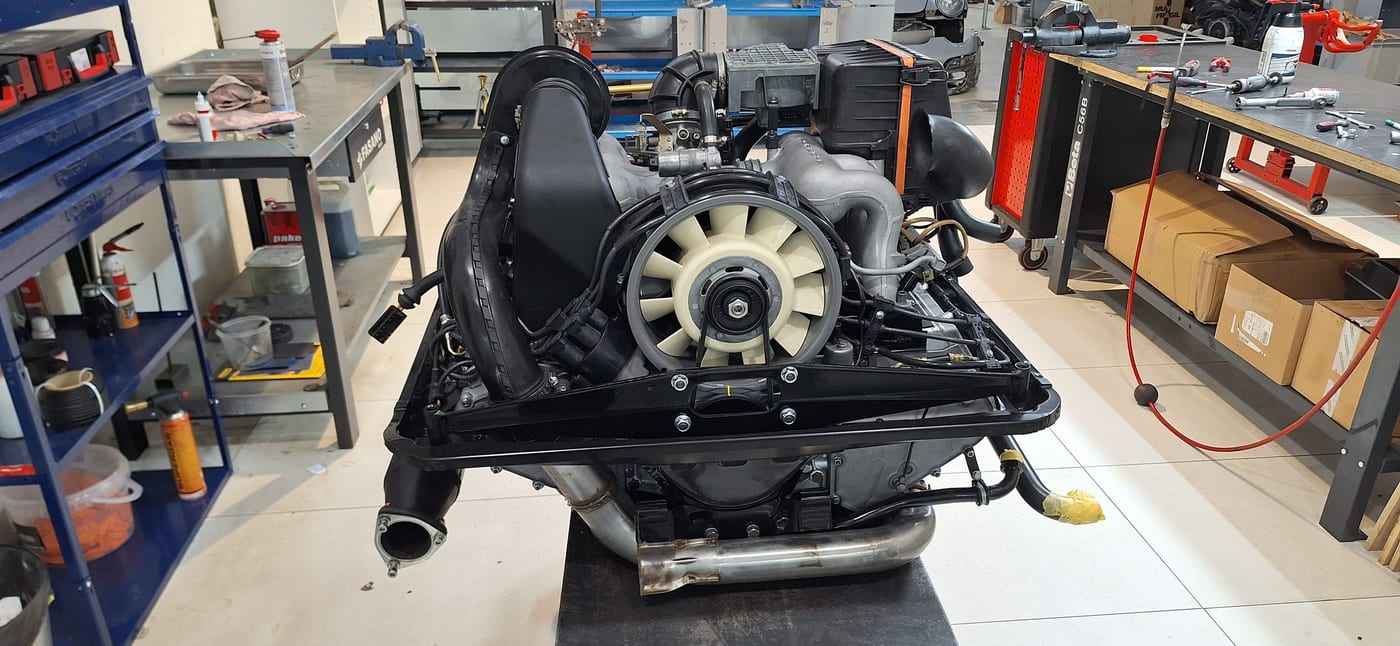

Rehabilitación motor 3.2 serie G, 142

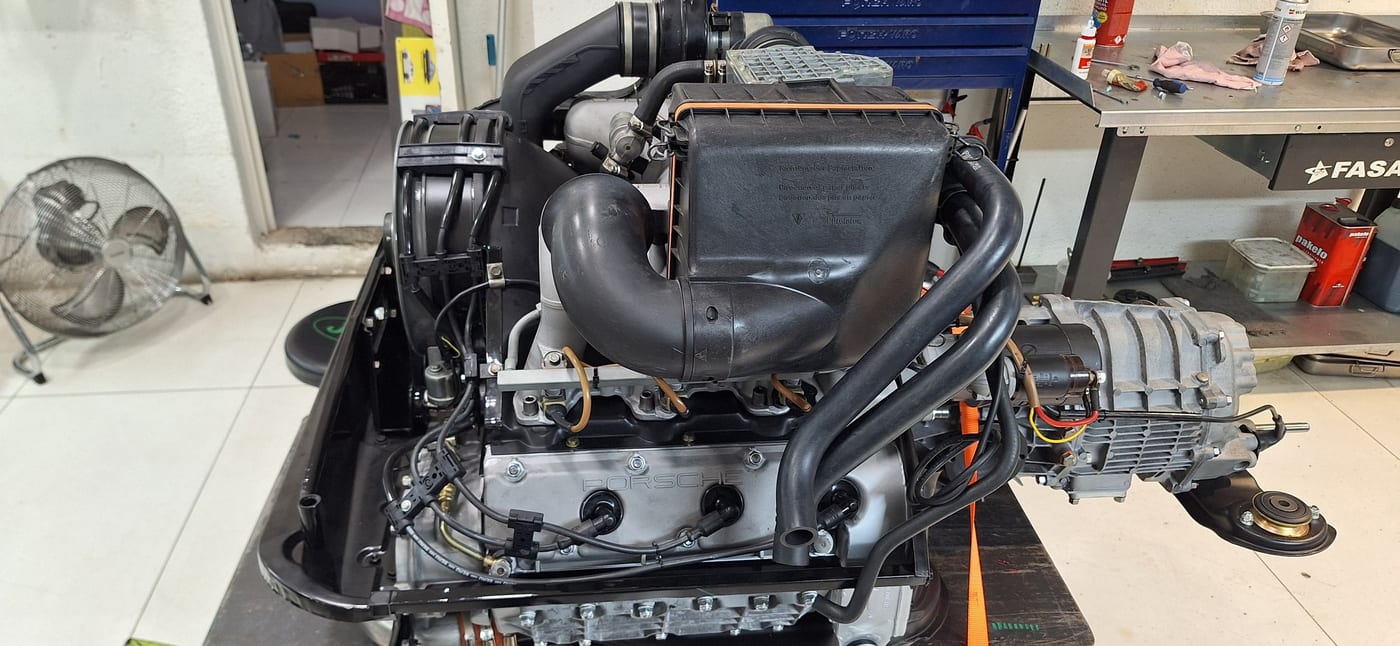

Rehabilitación motor 3.2 serie G, 143

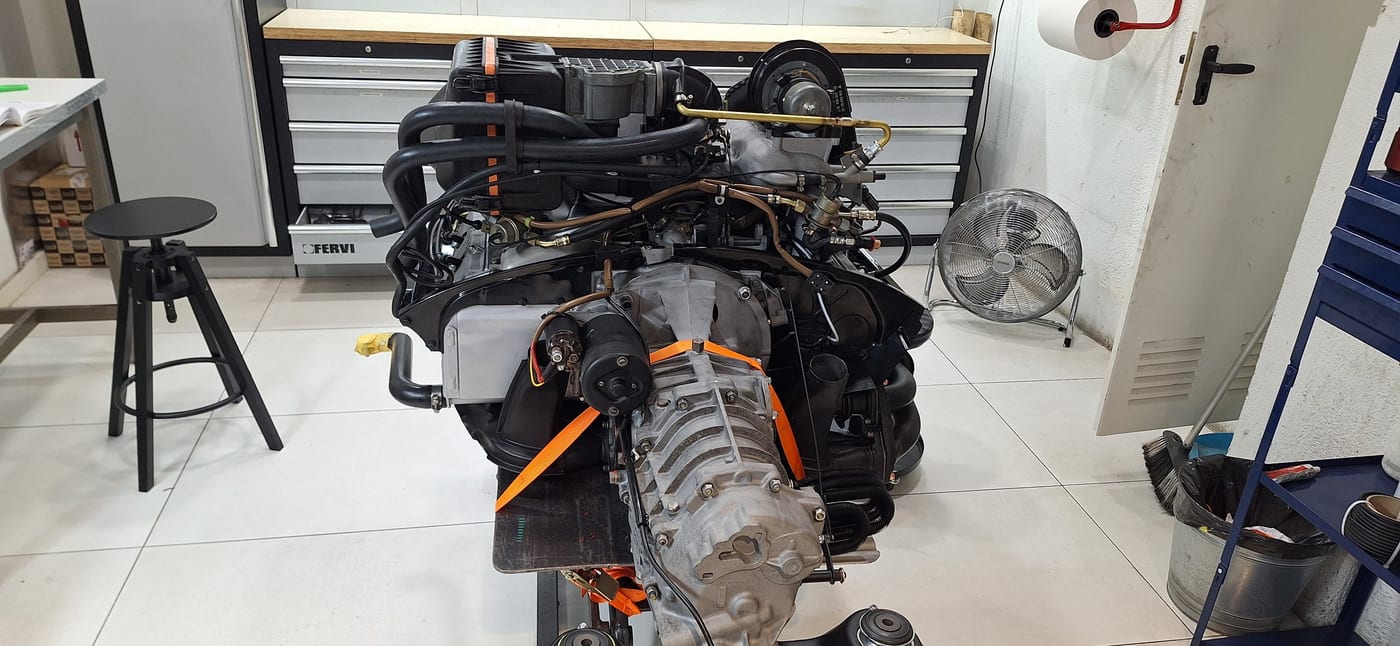

Rehabilitación motor 3.2 serie G, 144

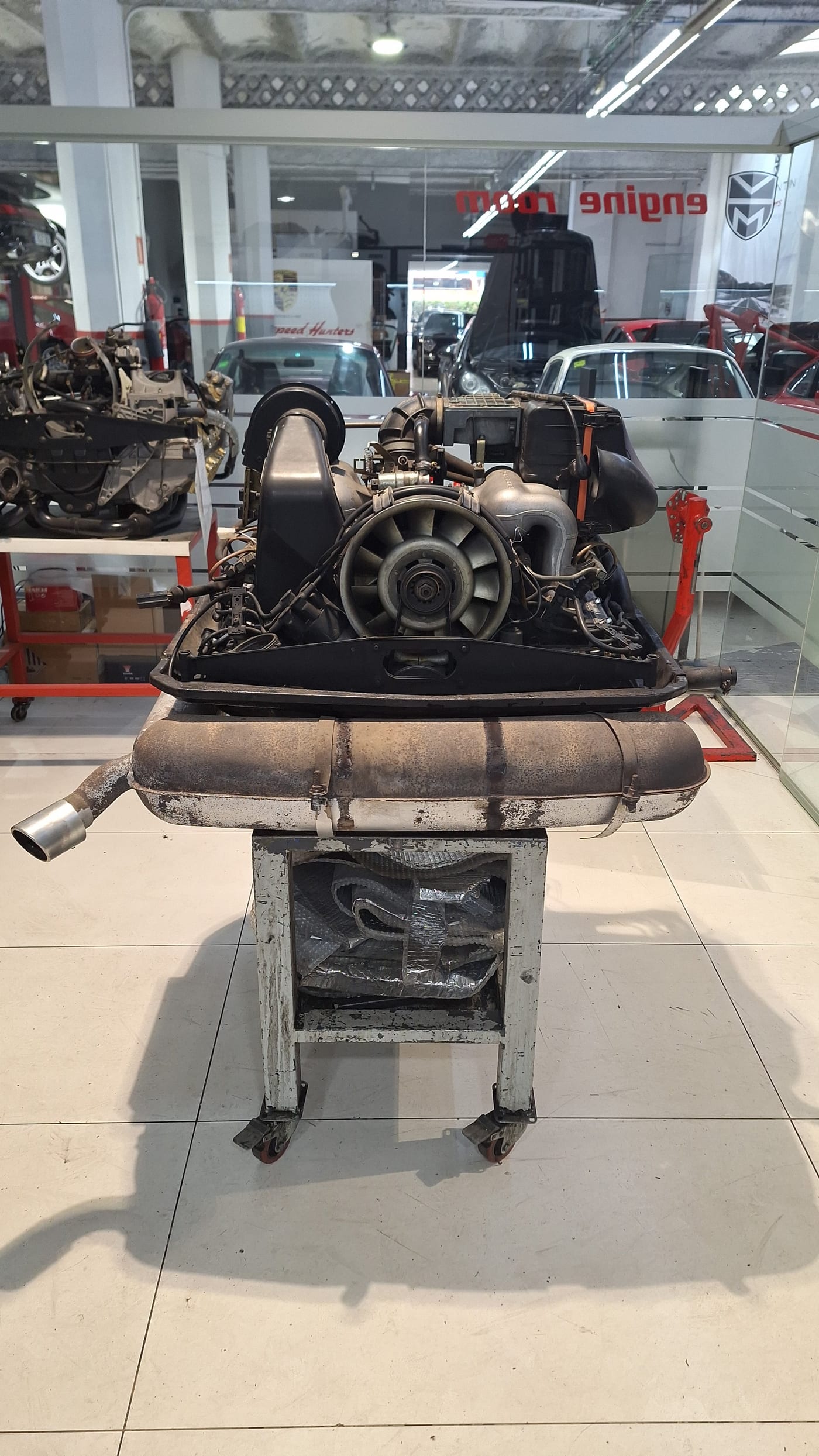

Rehabilitación motor 3.2 serie G, 145

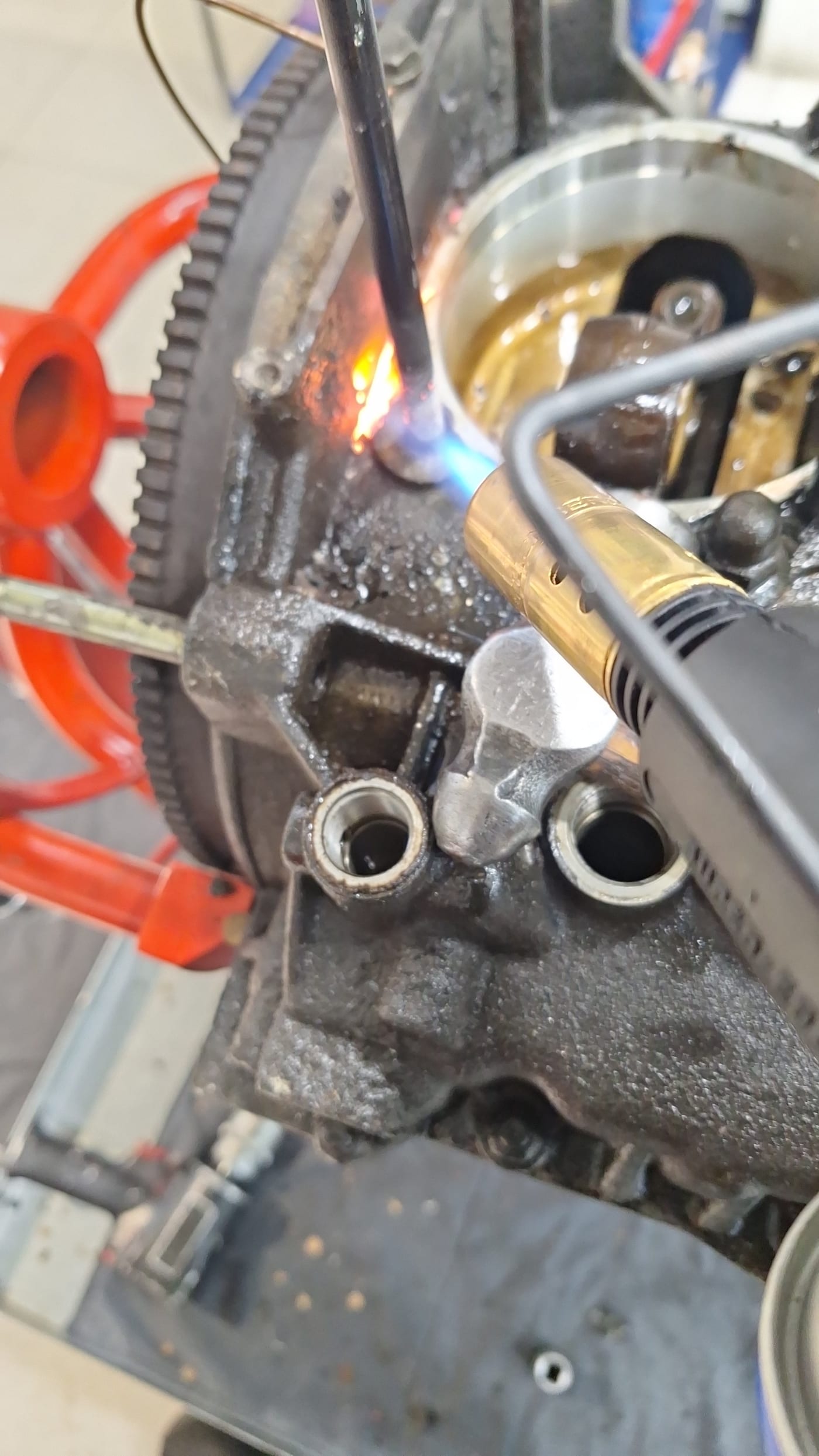

Rehabilitación motor 3.2 serie G, 146

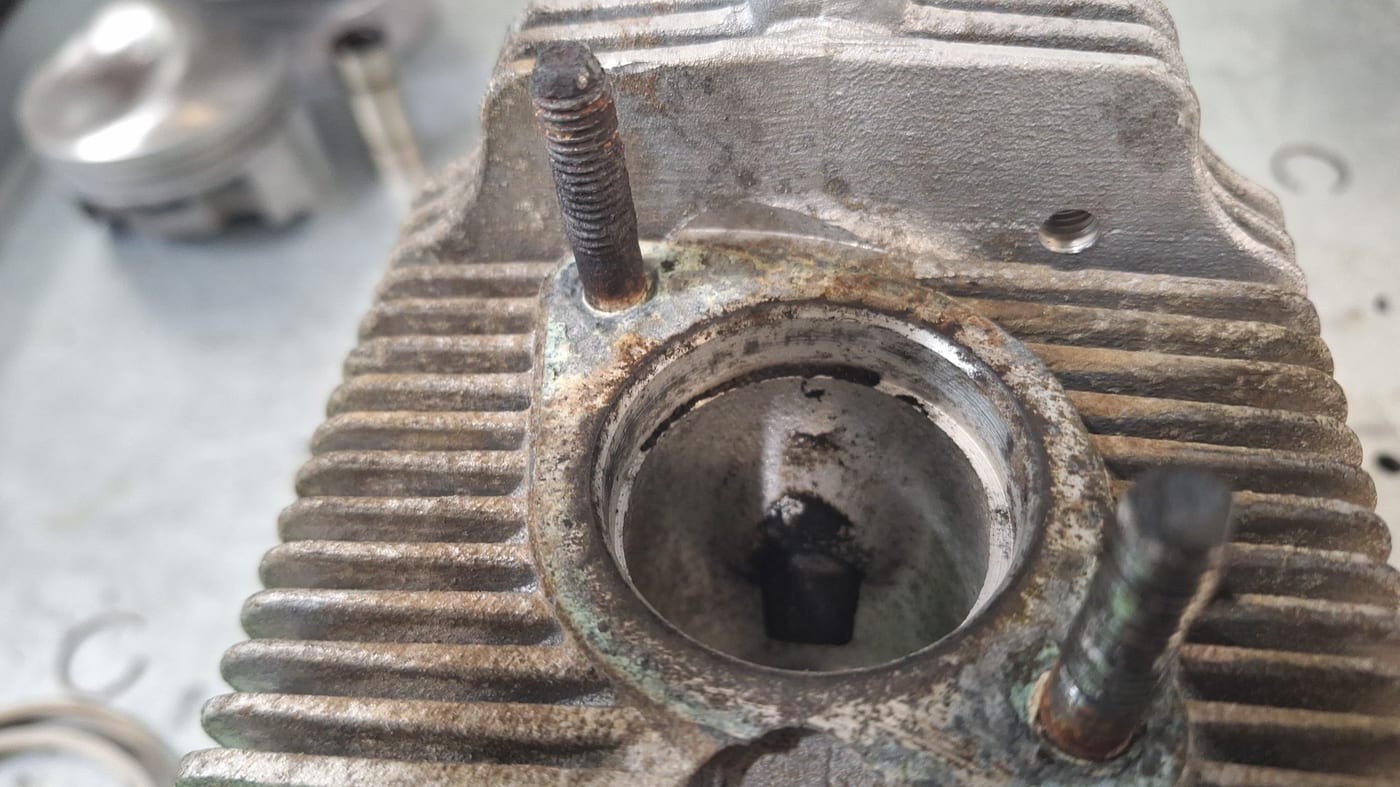

Rehabilitación motor 3.2 serie G, 147

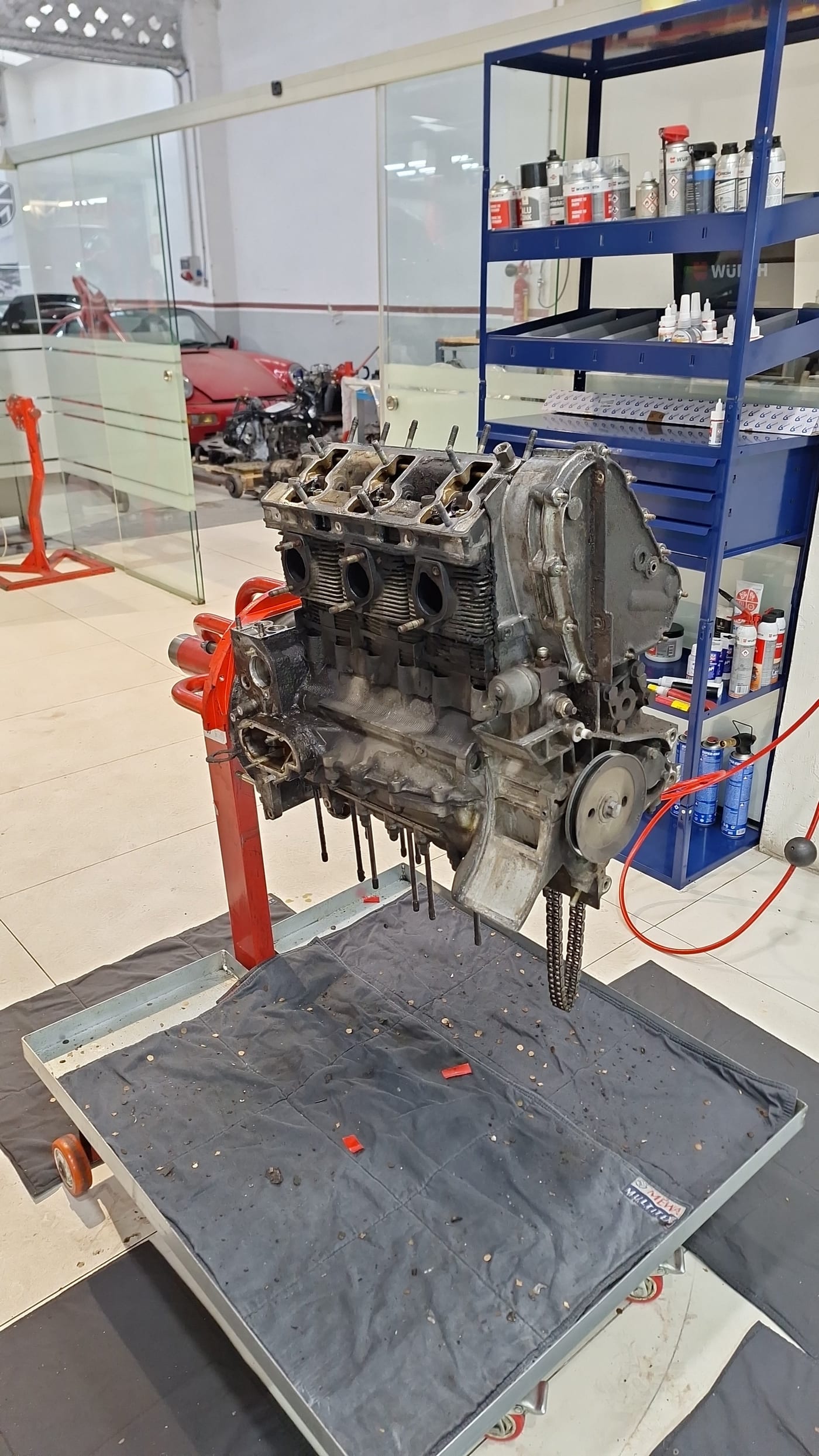

Rehabilitación motor 3.2 serie G, 148

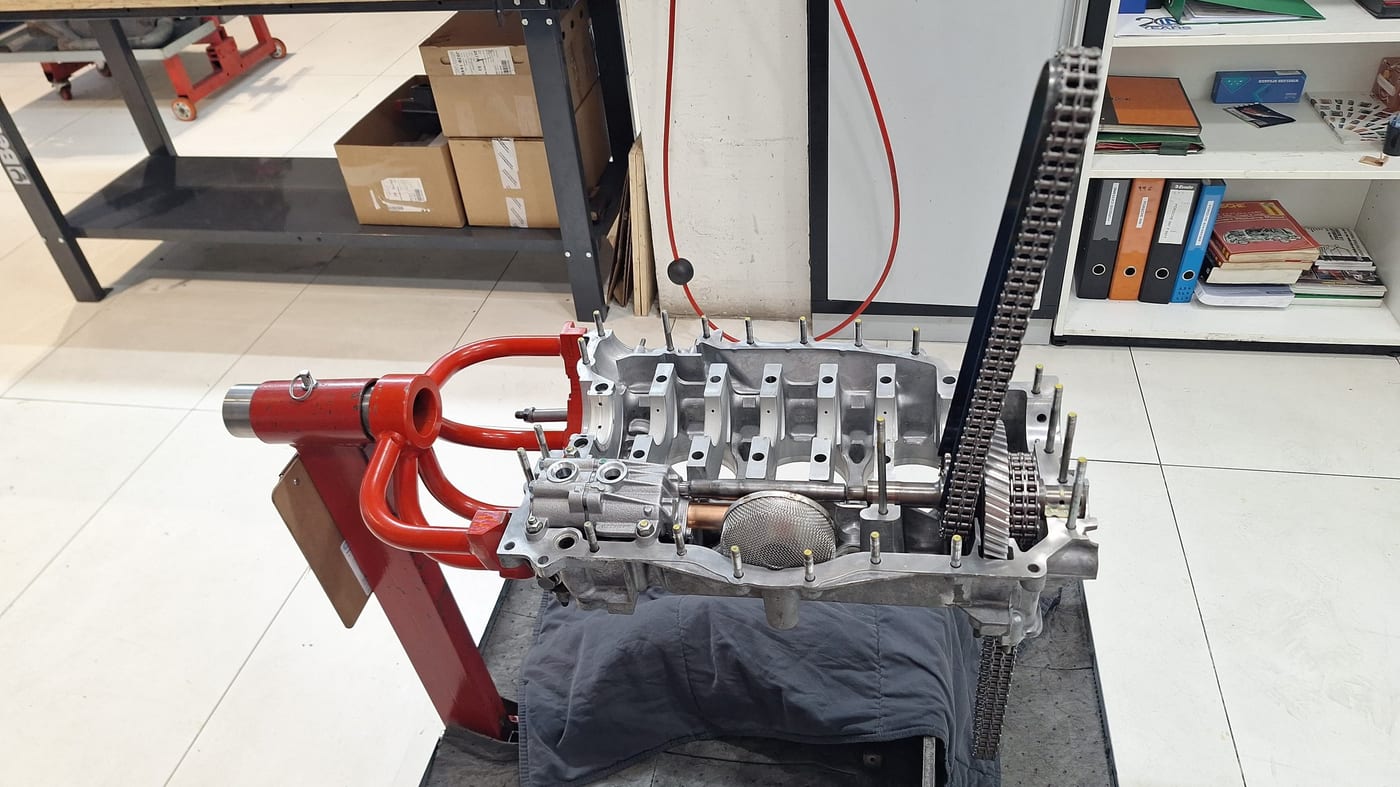

Rehabilitación motor 3.2 serie G, 149

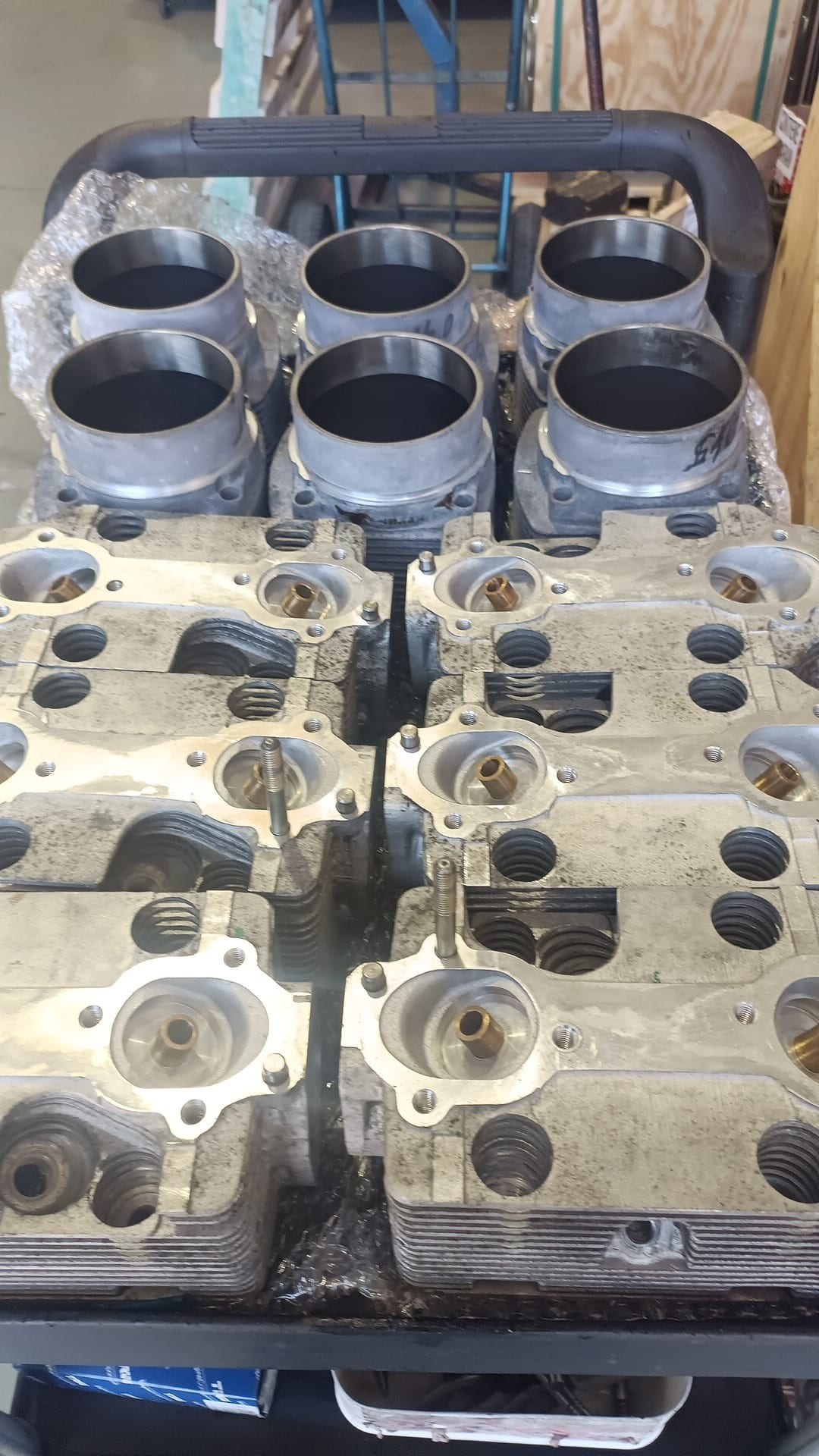

Rehabilitación motor 3.2 serie G, 150

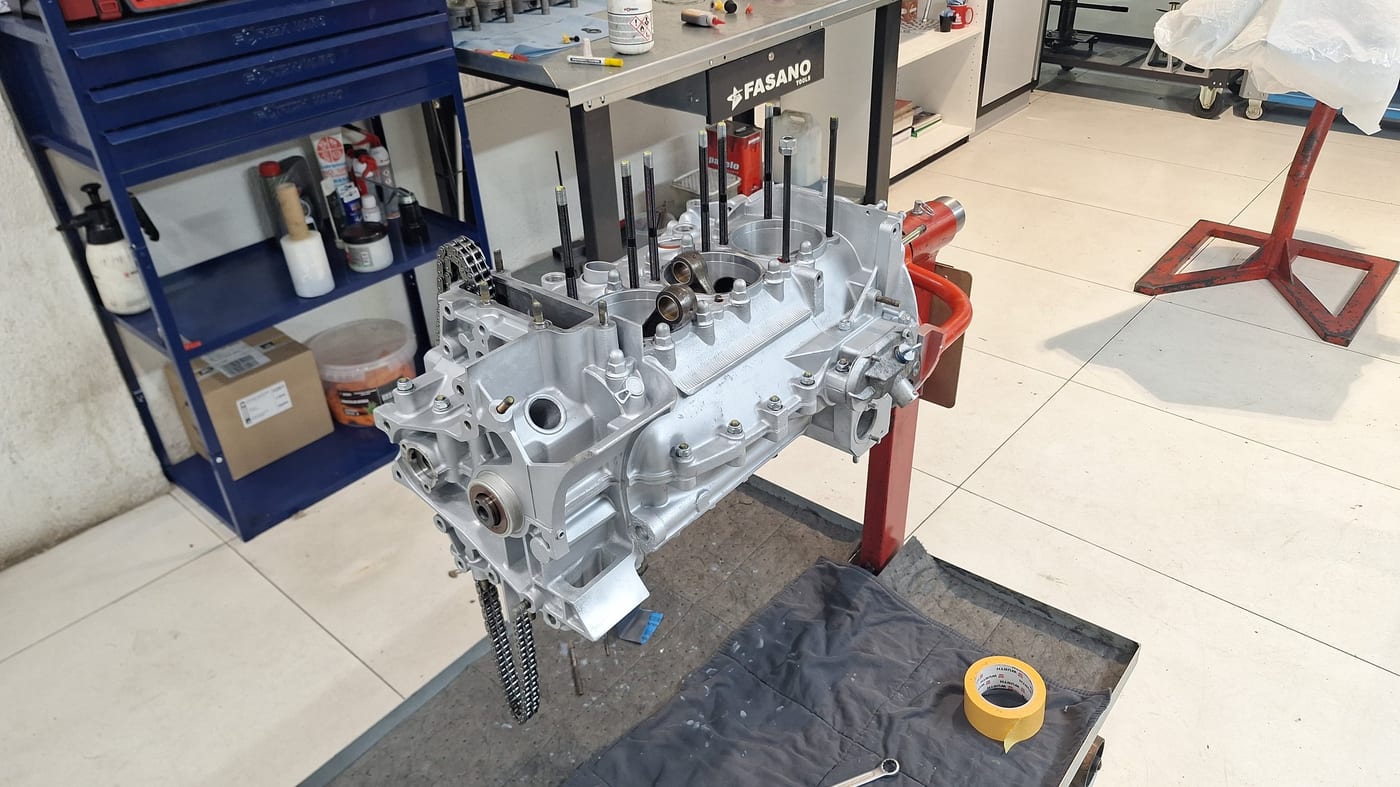

Rehabilitación motor 3.2 serie G, 151

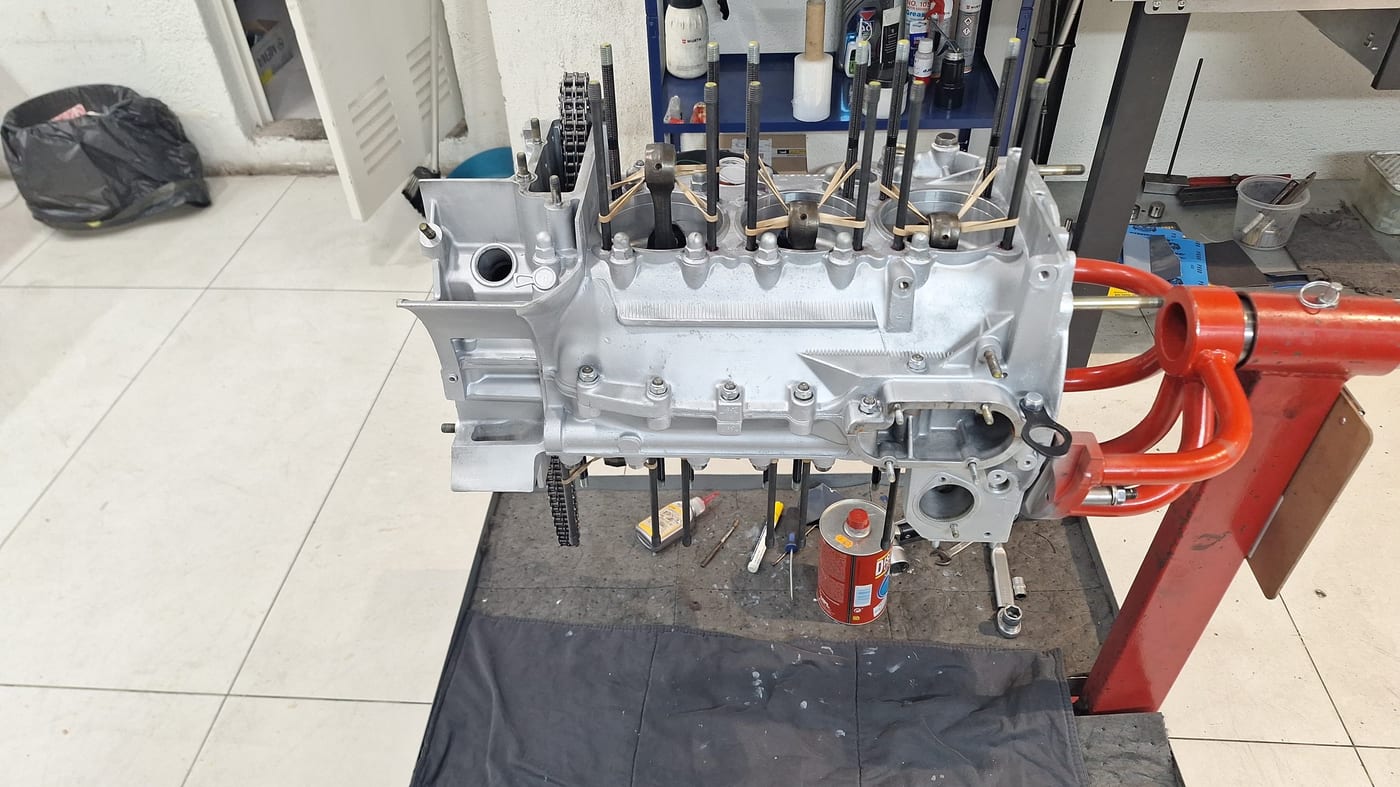

Rehabilitación motor 3.2 serie G, 152

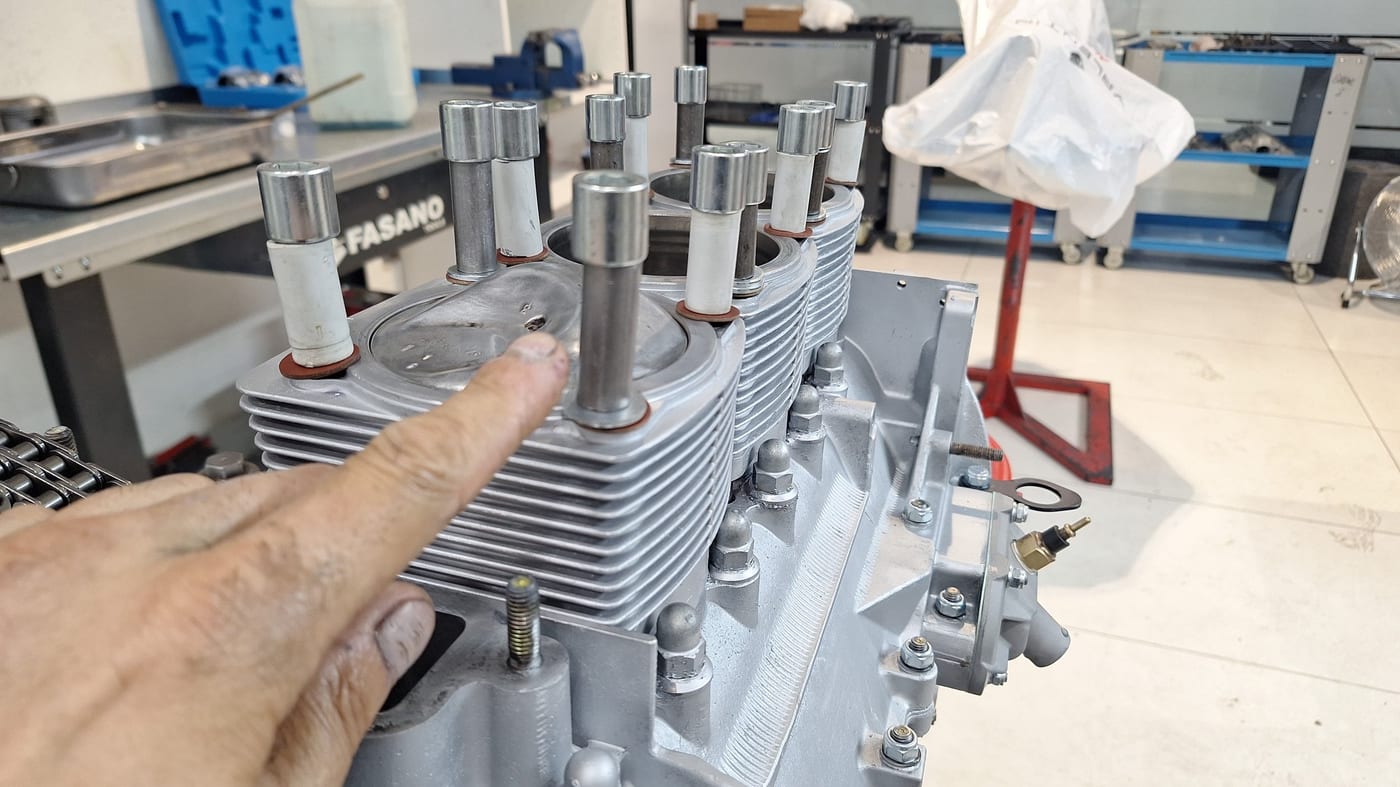

Rehabilitación motor 3.2 serie G, 153

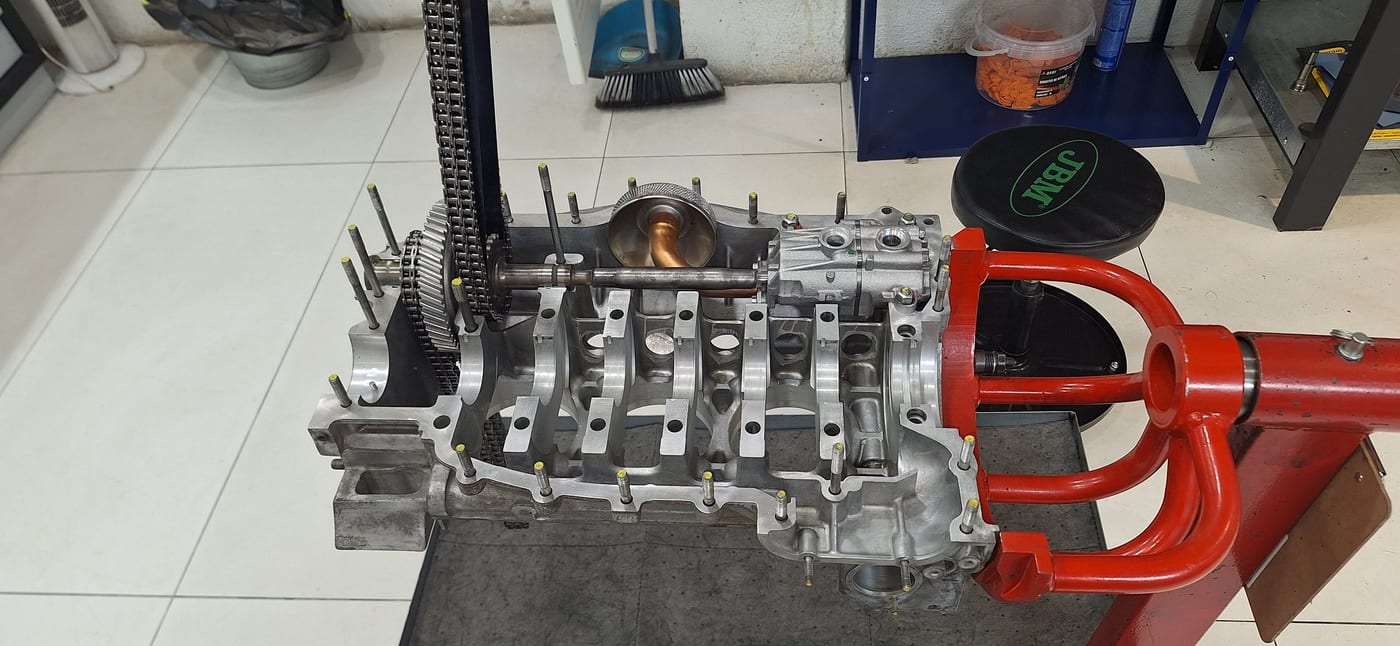

Rehabilitación motor 3.2 serie G, 154

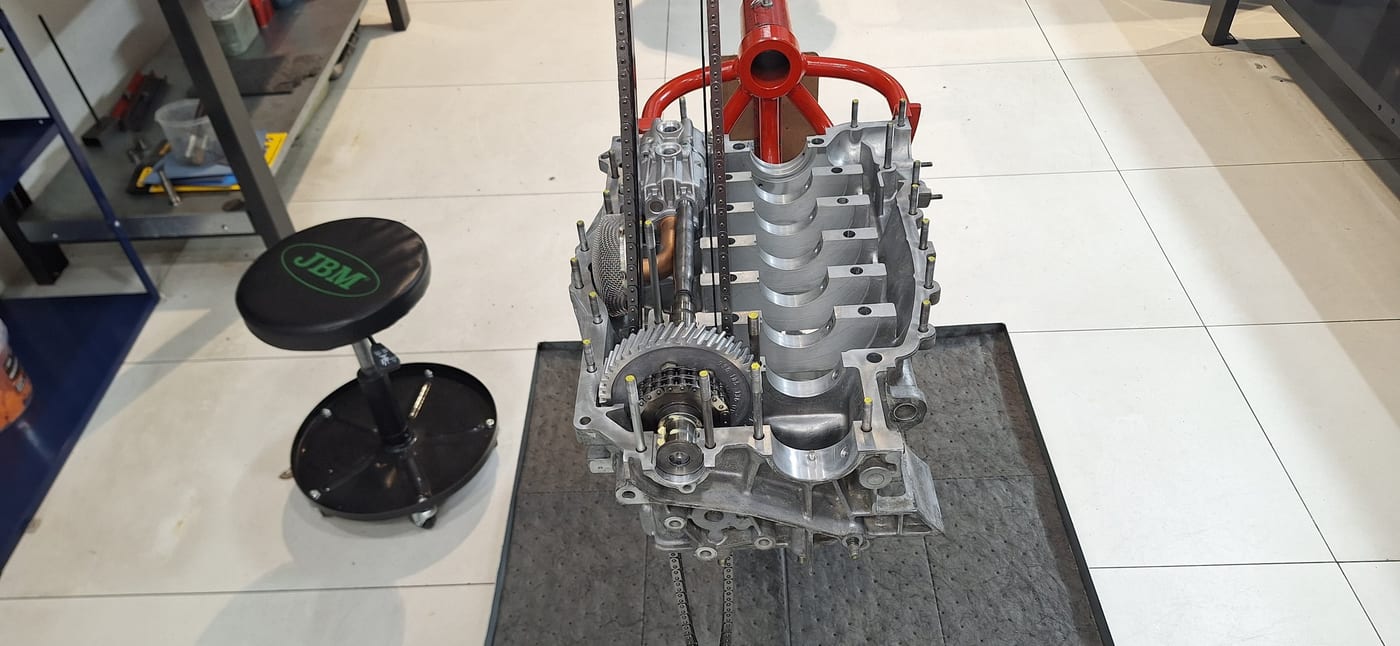

Rehabilitación motor 3.2 serie G, 155
Rehabilitación motor 3.2 serie G, 156
Rehabilitación motor 3.2 serie G, 157

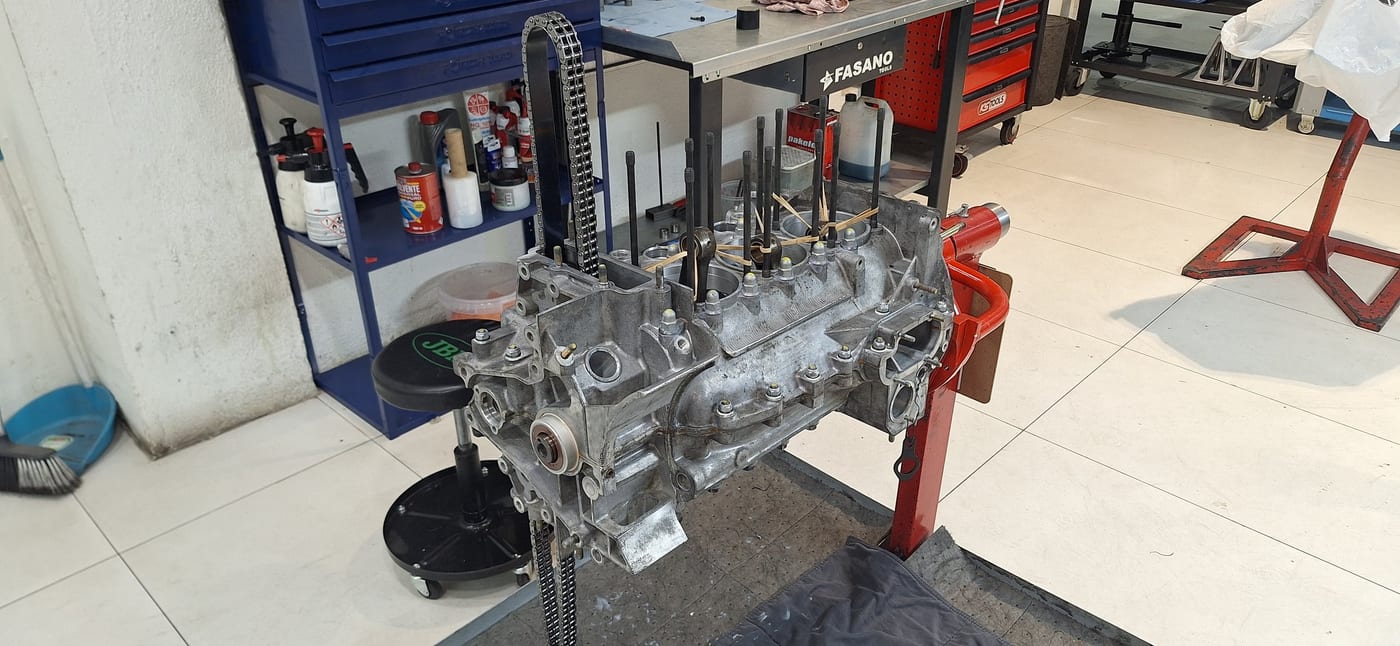

Rehabilitación motor 3.2 serie G, 158

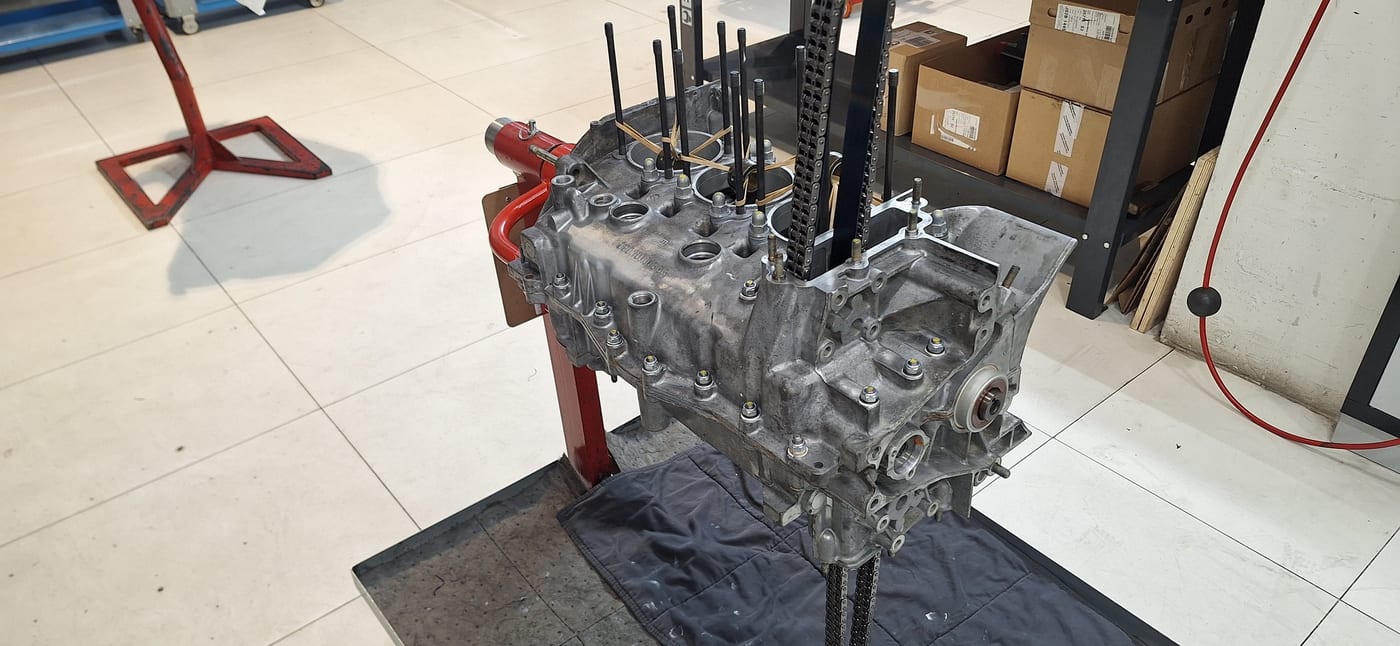

Rehabilitación motor 3.2 serie G, 159

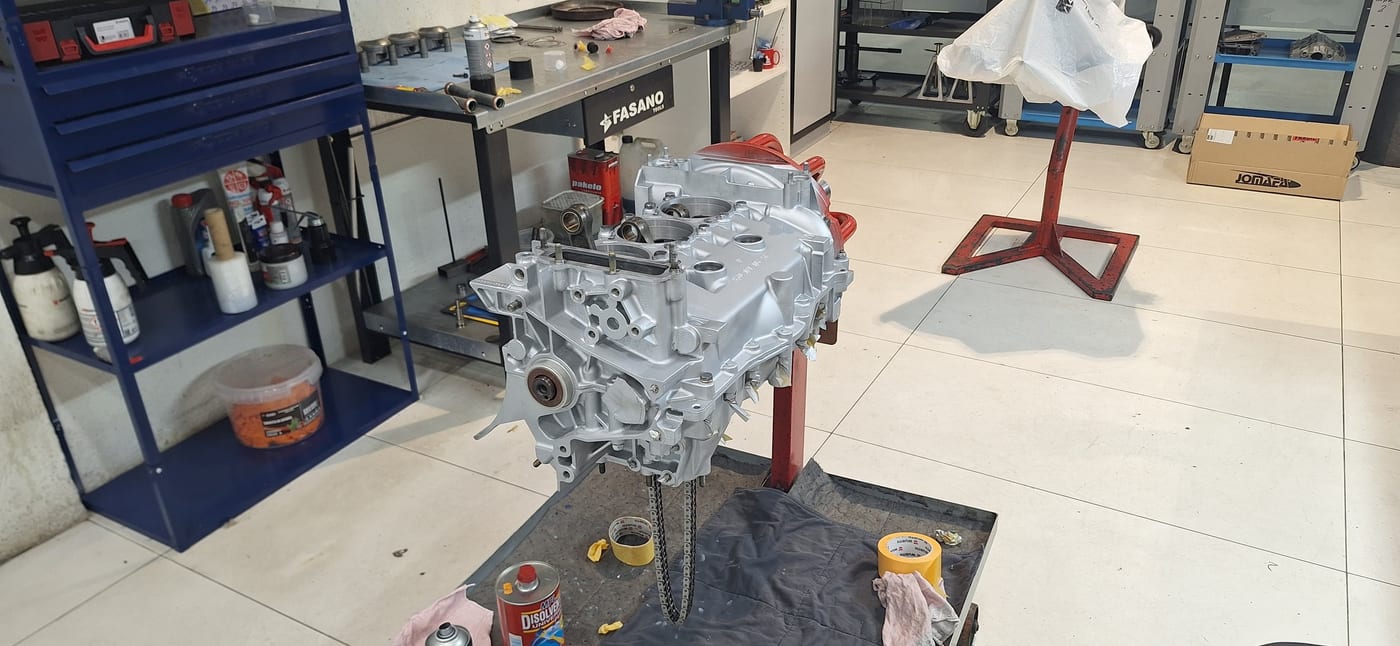

Rehabilitación motor 3.2 serie G, 160
Rehabilitación motor 3.2 serie G, 161
Rehabilitación motor 3.2 serie G, 162
Rehabilitación motor 3.2 serie G, 163

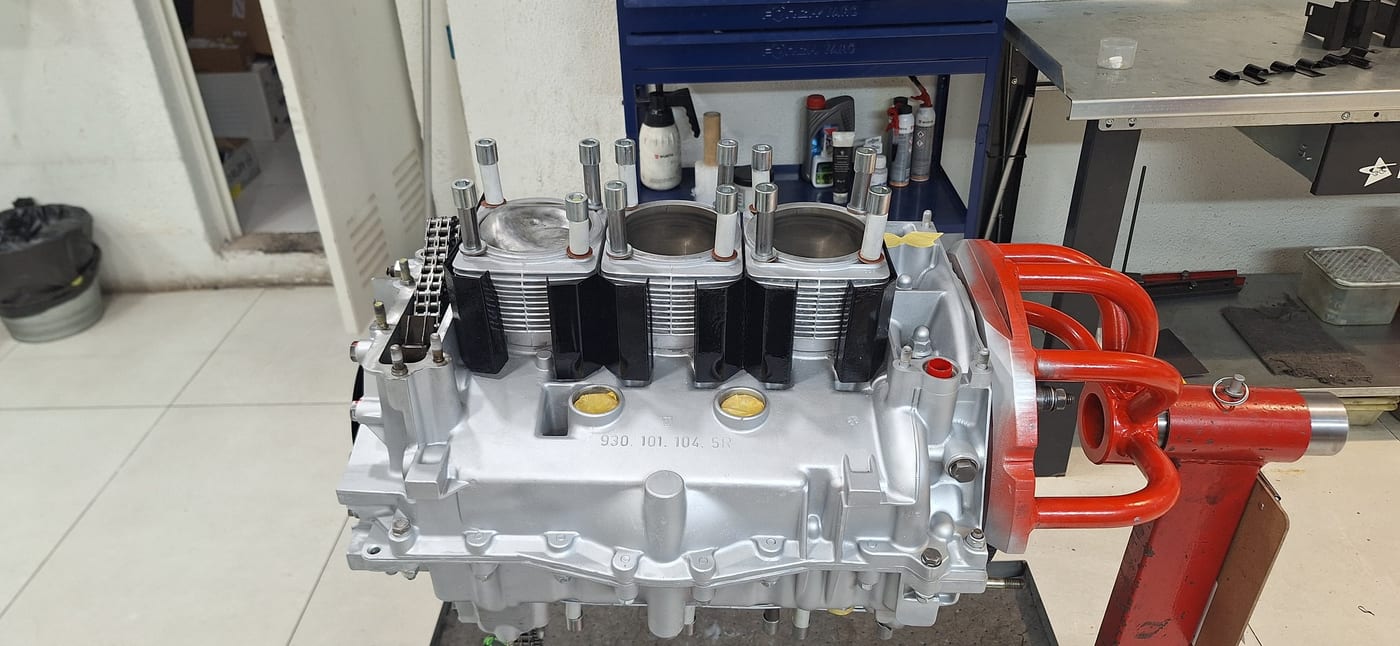

Rehabilitación motor 3.2 serie G, 164
Rehabilitación motor 3.2 serie G, 165

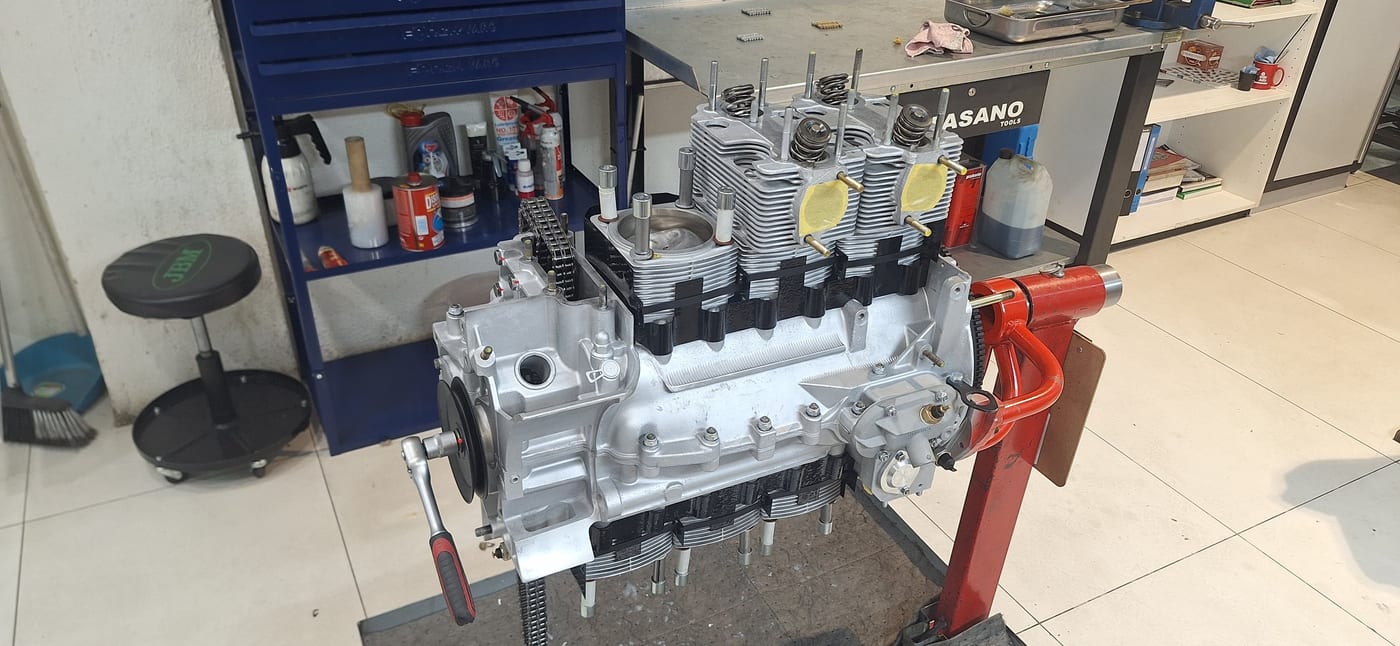

Rehabilitación motor 3.2 serie G, 166
Rehabilitación motor 3.2 serie G, 167
Rehabilitación motor 3.2 serie G, 168
Rehabilitación motor 3.2 serie G, 169

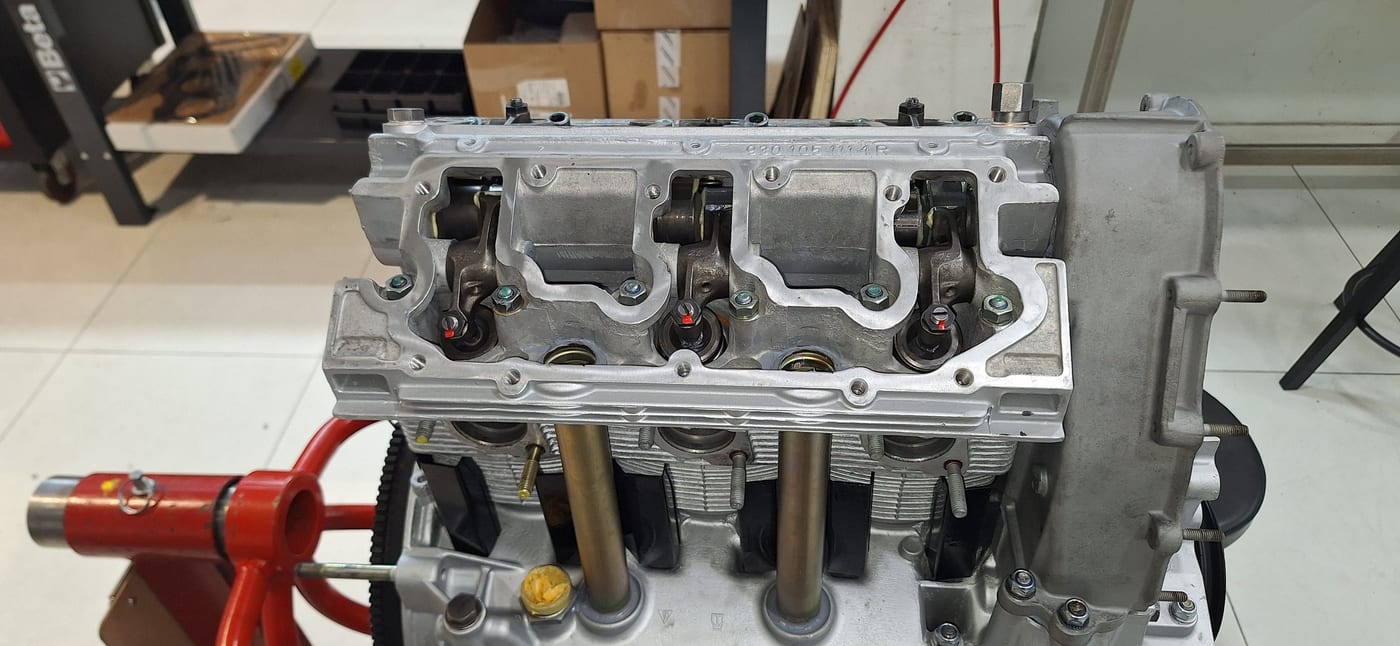

Rehabilitación motor 3.2 serie G, 170
Rehabilitación motor 3.2 serie G, 171

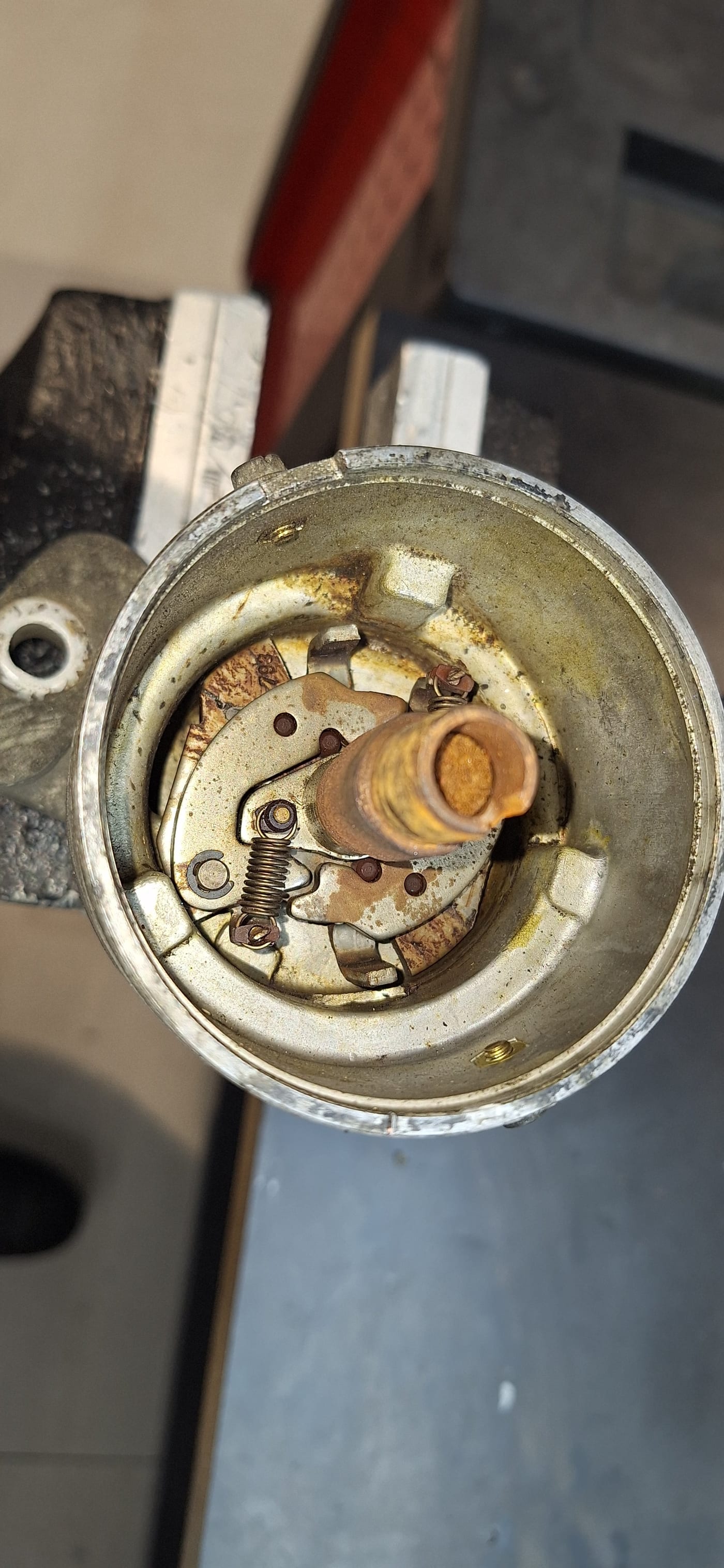

Rehabilitación motor 3.2 serie G, 172

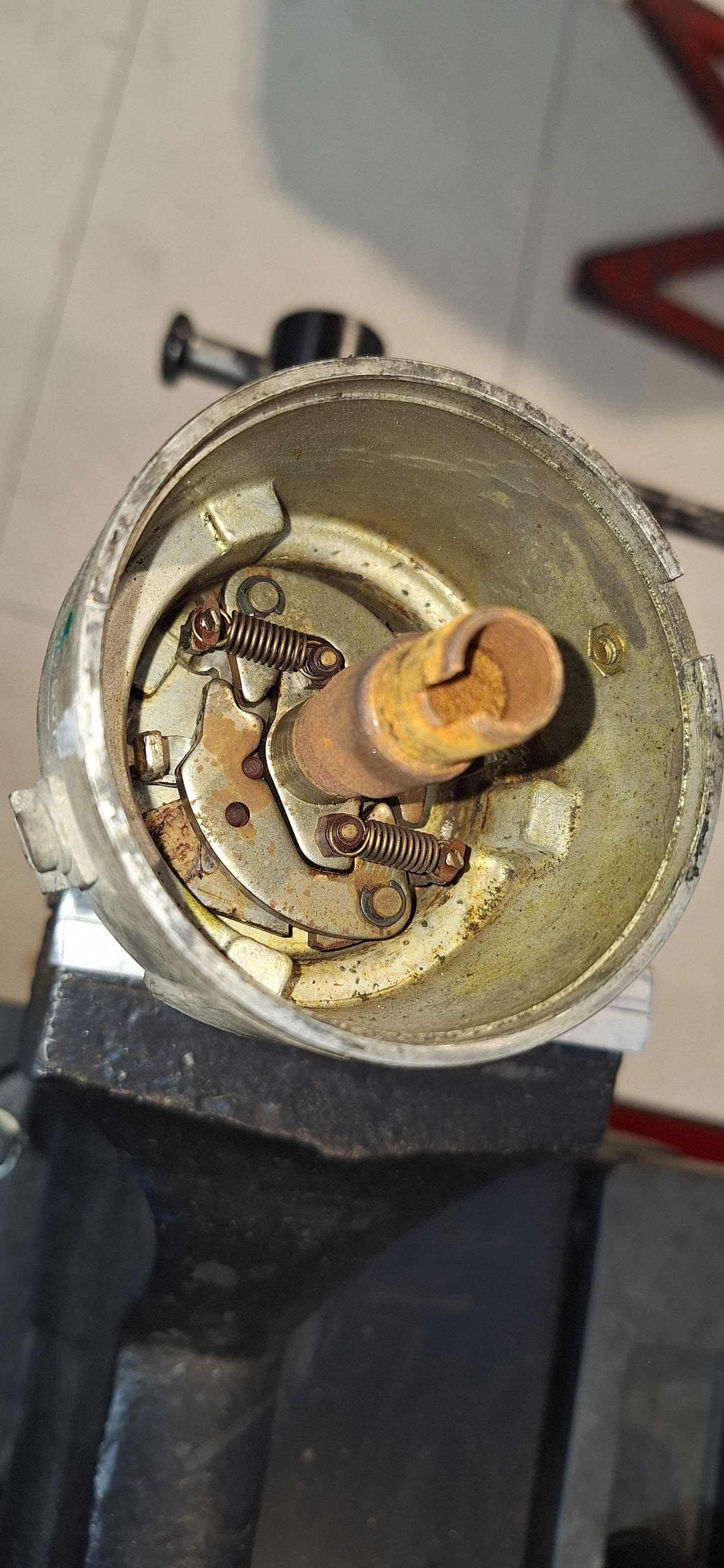

Rehabilitación motor 3.2 serie G, 173

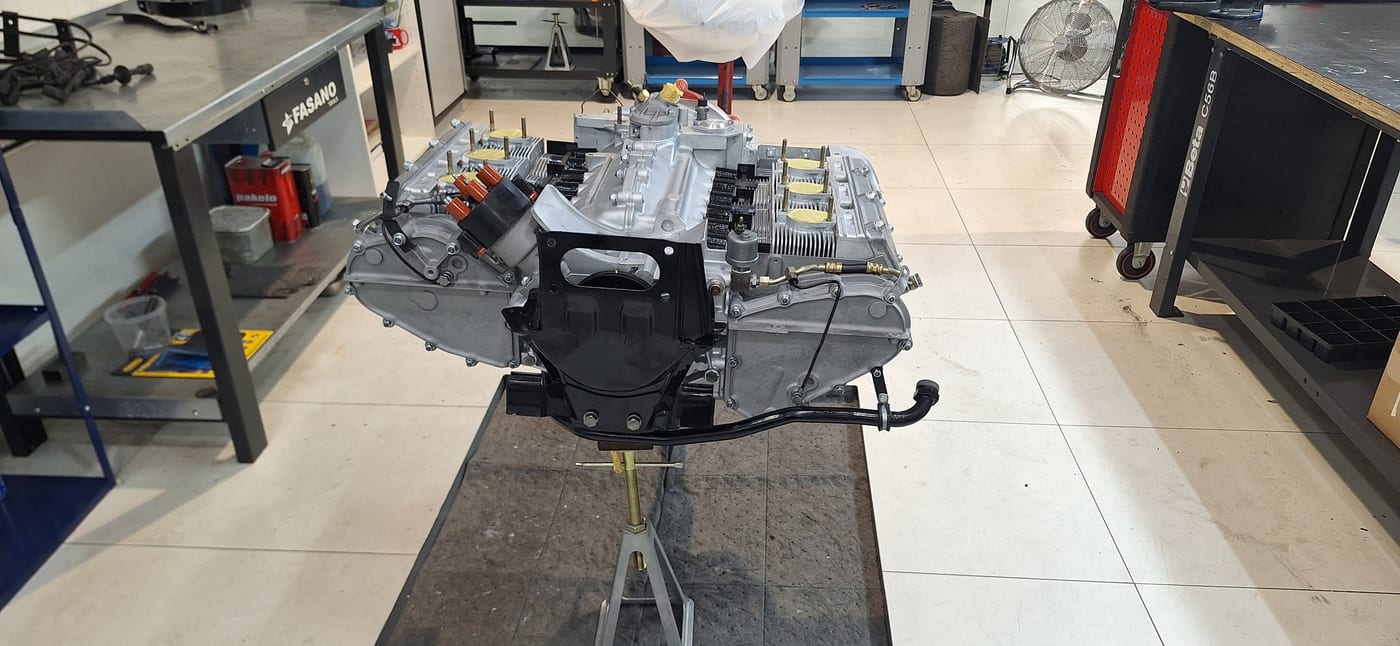

Rehabilitación motor 3.2 serie G, 174
Rehabilitación motor 3.2 serie G, 175
Rehabilitación motor 3.2 serie G, 176
Rehabilitación motor 3.2 serie G, 177
Rehabilitación motor 3.2 serie G, 178

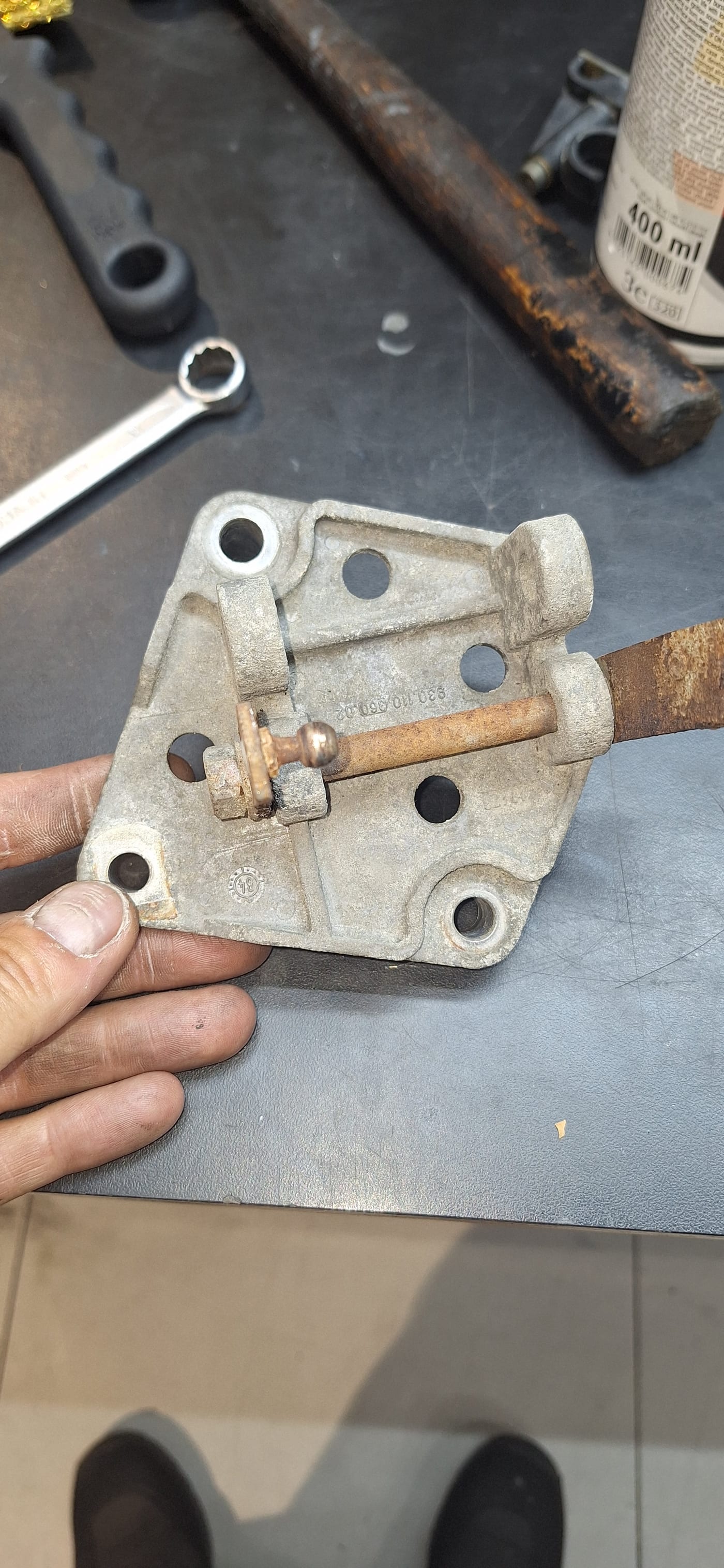

Rehabilitación motor 3.2 serie G, 179
Rehabilitación motor 3.2 serie G, 180

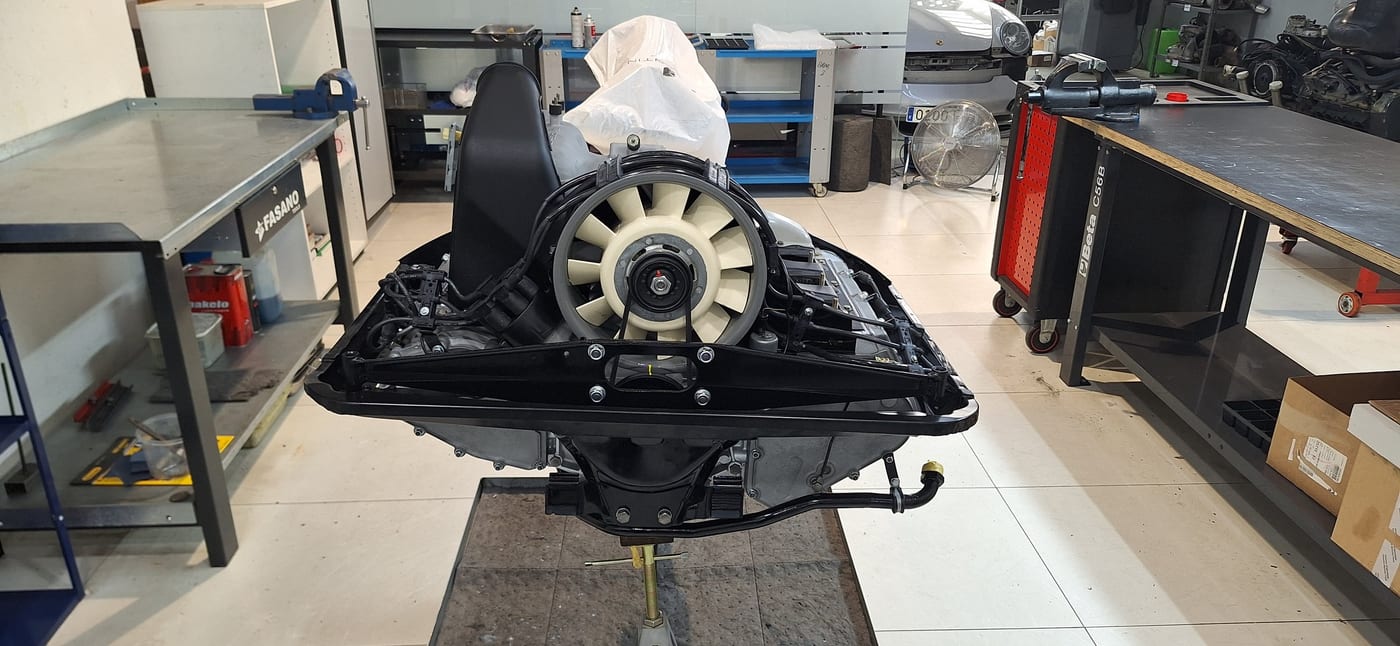

Rehabilitación motor 3.2 serie G, 181
Rehabilitación motor 3.2 serie G, 182

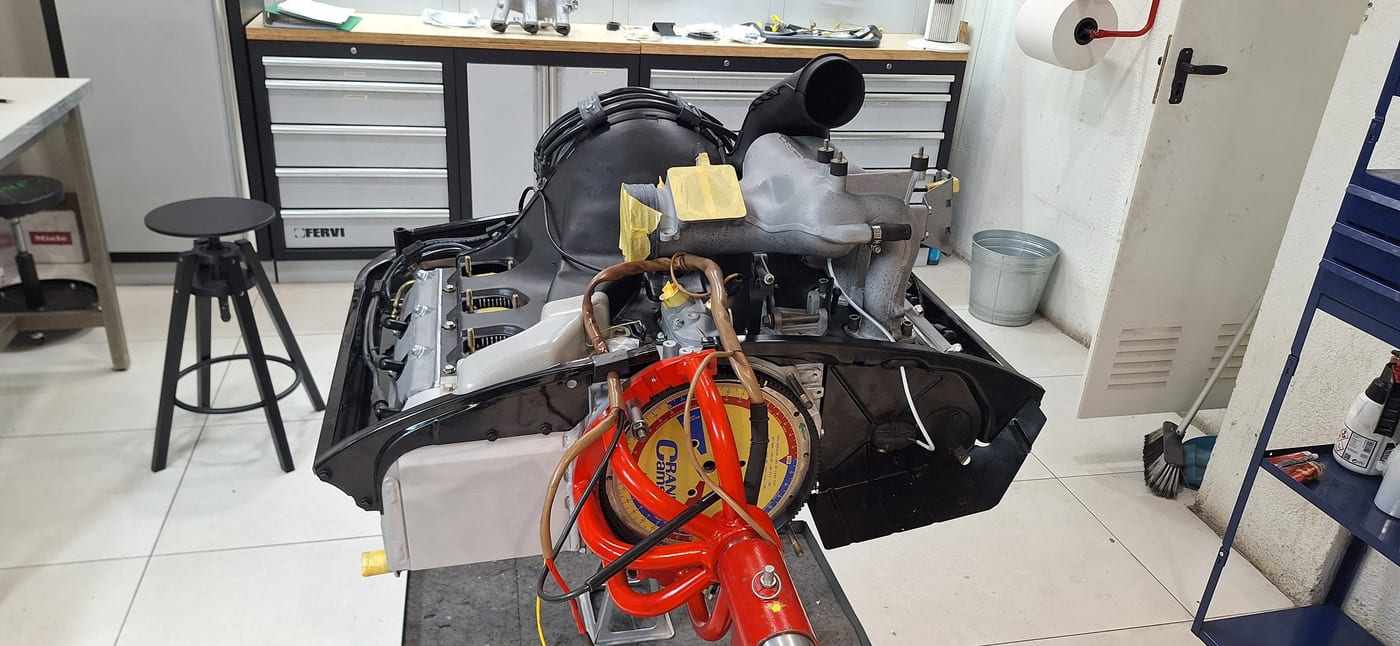

Rehabilitación motor 3.2 serie G, 183
Rehabilitación motor 3.2 serie G, 184
Rehabilitación motor 3.2 serie G, 185
Rehabilitación motor 3.2 serie G, 186
Rehabilitación motor 3.2 serie G, 187
